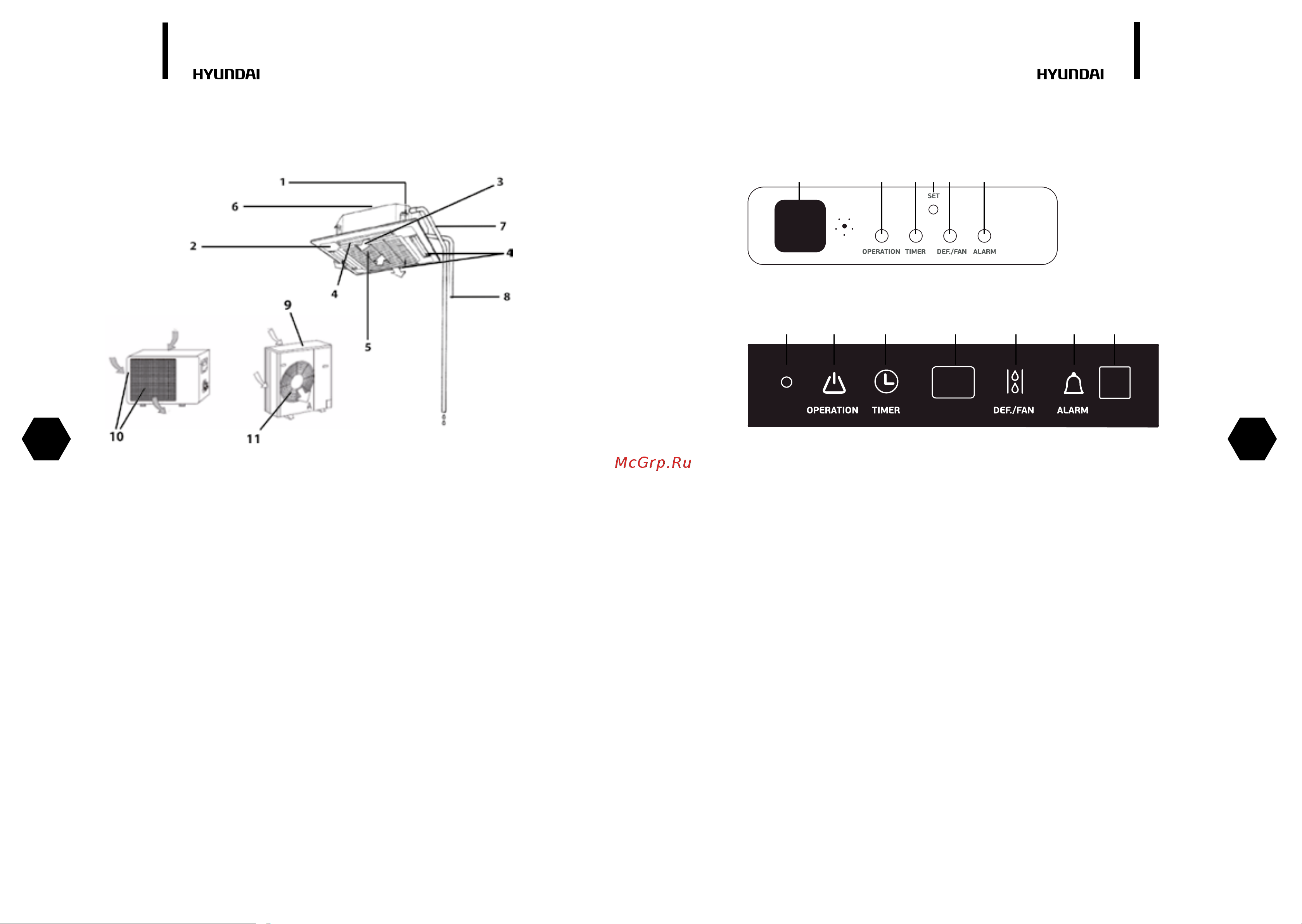

4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами.
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
1. Блок кондиционера для внутренней установки в помещении.
2. Декоративная панель блока внутренней установки.
3. Панель управления и индикации.
4. Жалюзи (направляющие заслонки) для раздачи обработанного воздуха.
5. Воздухозаборная решетка внутреннего блока.
6. Трубка для отвода конденсата.
7. Медная трубка газа (фреона).
8. Блок кондиционера для наружной установки вне помещения.
9. Воздухозаборные решетки наружного блока.
10. Воздуховыпускная решетка наружного блока.
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки - 1 шт.
Панель для внутреннего блока (комплектующие) - 1 шт.
Блок кондиционера для наружной установки - 1 шт.
Пульт дистанционного управления - 1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации с гарантийным талоном- 1 шт.
Упаковка блока внутренней установки - 1 шт.
Упаковка панели внутреннего блока - 1 шт.
Упаковка блока наружной установки - 1 шт.
6. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
Если пульт дистанционного управления утерян или его нельзя использовать в данный
момент, вы можете использовать кнопку управления кондиционером «on/o», которая
находится за передней открывающейся панелью.
Для этого, осторожно откройте переднюю панель, аккуратно потянув её на себя слева и
справа.
12. Индикатор работы
13. Индикатор работы таймера
14. Индикатор оттаивания и предварительного нагрева
15. Индикатор аварийного состояния
16. LED дисплей
17. ИК приемник сигналов пульта ДУ
18. Кнопка ручного управления
Панель управления и индикации Вашего кондиционера может визуально отличаться от
приведенного схематичного изображения. Функции при этом останутся прежними.
Ручное управление применяется, если пульт ДУ утерян или вышел из строя, или
разрядились элементы питания. С помощью кнопки ручного управления, расположенной
на панели управления внутреннего блока, можно выбрать режим ПРИНУДИТЕЛЬНОГО
ОХЛАЖДЕНИЯ (FORCED COOL) или АВТОМАТИЧЕСКИЙ режим работы кондиционера
(AUTO). Нажимая эту кнопку, выберите режим работы кондиционера: АВТОМАТИЧЕСКИЙ,
ПРИНУДИТЕЛЬНОЕ ОХЛАЖДЕНИЕ, кондиционер ОТКЛЮЧЕН, снова АВТОМАТИЧЕСКИЙ и т.д.
Рис. 1
Рис. 2. Описание панели управления внутреннего блока (модели H-ALT1-12H-UI029,
H-ALT1-18H-UI030)
Рис. 3. Описание панели управления внутреннего блока (модели H-ALT1-24H-UI031,
H-ALT1-36H-UI032, H-ALT1-48H-UI033, H-ALT1-60H-UI034)
12 13 18 14 1517
1218 13 14 1516 17
