Газовый проточный водонагреватель

При открытии крана горячей воды, вода начинает циркулировать в

теплообменнике, и датчик протока воды подаёт сигнал на электронный

блок управления.

Во время зажигания в течение периода, не превышающего безопасное

значение 7 секунд, активизируется электромагнитный клапан и генери-

руется искра. Предохранительный клапан, управляемый мембранным

устройством, работающим на основе перепада давления, открывает

подачу газа на горелку.

Электромагнитный клапан контролирует мягкое зажигание и будет оста-

ваться открытым, пока обнаруживается пламя.

При закрытии крана горячей воды проток воды в водонагревателе

прекращается, и предохранительный клапан автоматически перекрывает

подачу газа на горелку.

Одновременно с этим датчик протока воды перестаёт подавать сигнал на

электронный блок управления, водонагреватель отключается и перехо-

дит в режим ожидания.

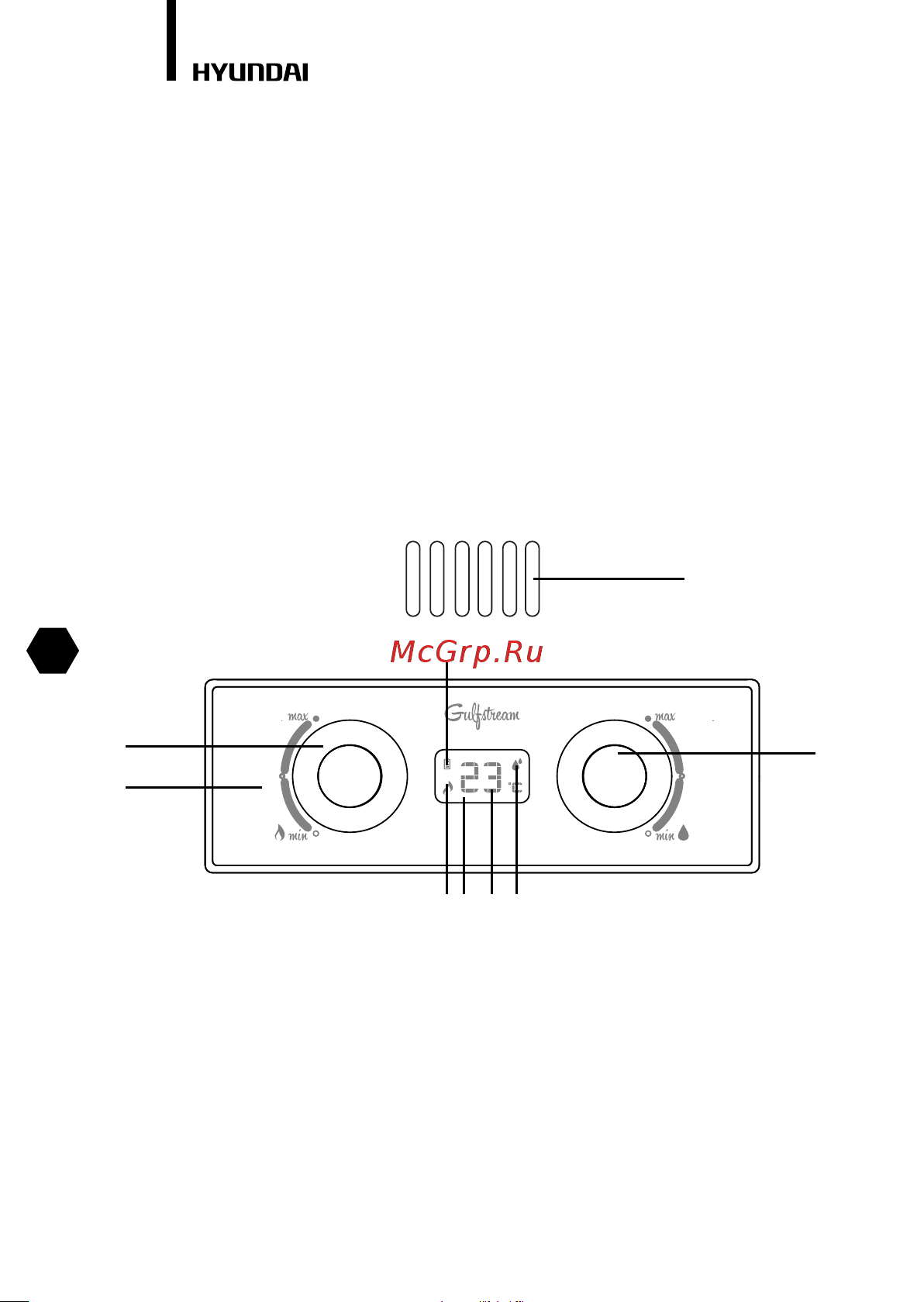

Панель управления

1. Окошко контроля наличия пламени на горелке.

2. Панель управления.

3. Регулятор 1. Регулировка мощности нагрева.

4. Регулятор 2. Регулировка температуры нагрева. Температура горячей

воды на выходе из водонагревателя будет отображаться на дисплее.

5. Дисплей.

6. Индикация температуры горячей воды.

7. Индикатор нагрева. Горит только при наличии пламени на горелке.

8. Индикация потока воды. Горит при циркуляции воды в теплообменнике.

9. Индикация уровня заряда батарейки. Если индикатор мигает, значит,

уровень заряда для розжига минимальный, возможно отсутствие искры

для розжига, требуется замена батареек.

Рис. 4

5 6 8
