Газовый проточный водонагреватель
RU

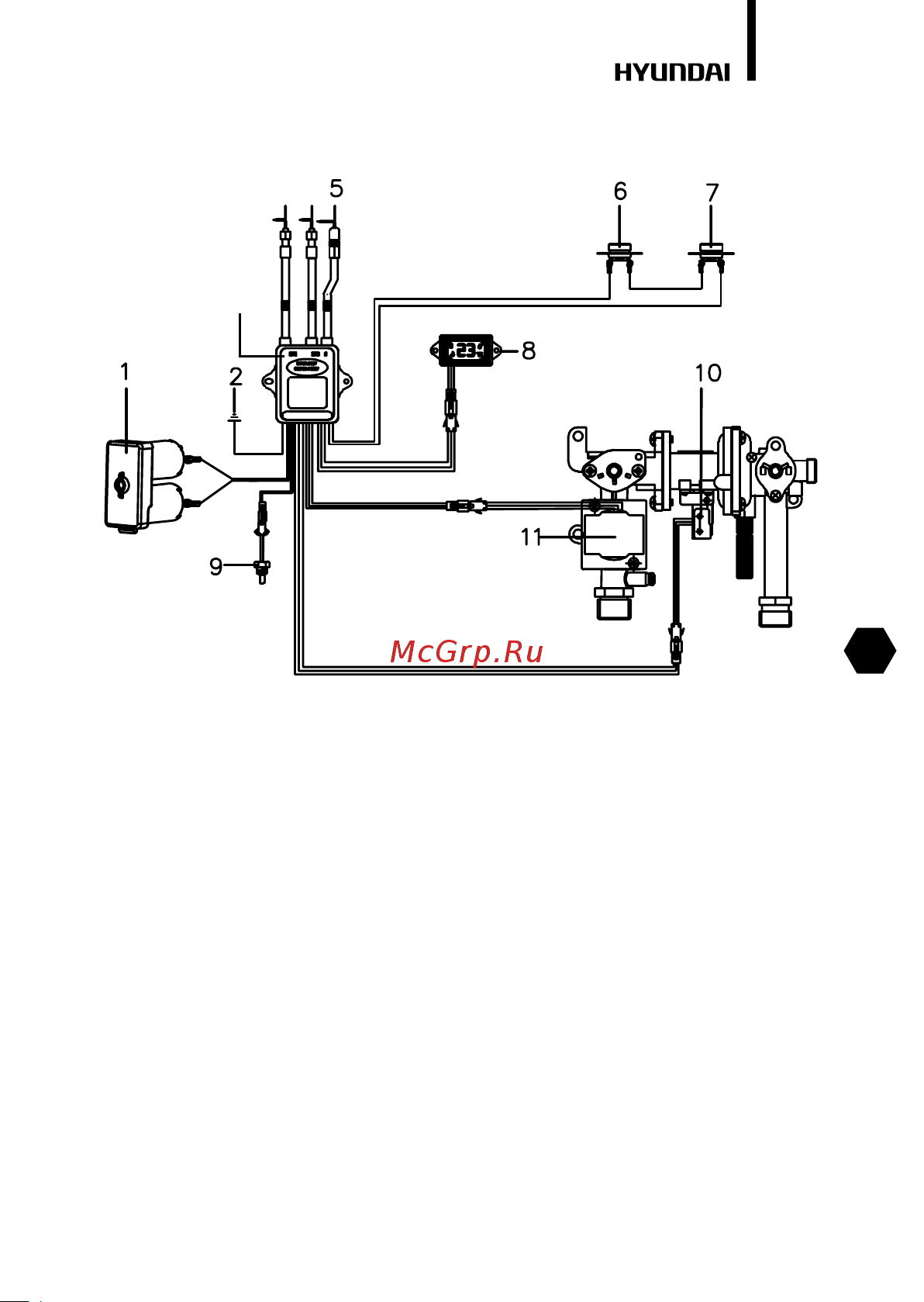

ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
3
4
1. Отсек для батареек
2. Клемма для подключения зазем-
ления
3. Электроды розжига
4. Электронный блок
5. Электрод ионизации
6. Датчик защиты от перегрева
отводящихся газов
7. Датчик защиты от перегрева воды
8. Дисплей
9. Датчик температуры горячей
воды
10. Датчик протока воды
11. Электромагнитный клапан
Рис. 5
