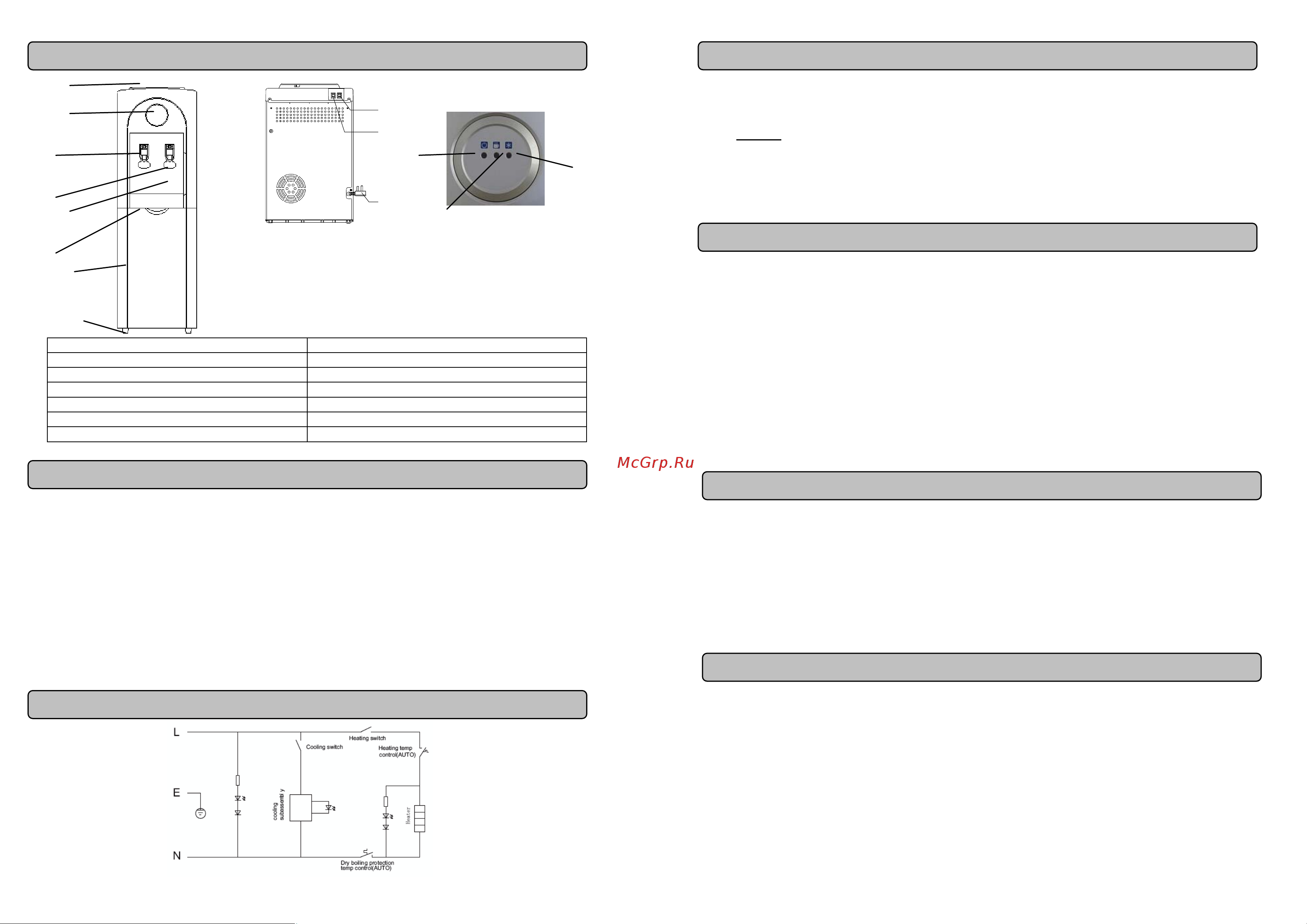

AEL TD-AEL-131 [2/2] Электрическая схема

-2-

1

9

2

10

3 12

14

4 11

5 13

6

7

8

1. Гнездо водоприема 8. Ножка

2. Панель индикации 9. Выключатель нагрева

3. Кран подачи горячей воды 10. Выключатель охлаждения

4. Кран подачи холодной воды 11. Сетевой шнур

5. Верхняя лицевая панель 12. Индикатор сети

6. Лоток водоприема 13. Индикатор нагрева

7. Дверь 14. Индикатор охлаждения

Напряжение/Частота 220В/50Гц

Общая мощность 630Вт

Мощность нагрева/охлаждения 500Вт/68Вт

Нагрев воды ≥90

0

С 5л/ч

Охлаждение воды ≤15

0

С 0,7л/ч

Температура окружающей среды 10-25

0

С

Объем шкафчика 16л

ПРИМЕЧАНИЕ: Указанные характеристики действительны при эксплуатации

аппарата в помещении при температуре окружающего воздуха от 10 до +25

0

С.

ВНИМАНИЕ! ПРИ ЭКСПЛУАТАЦИИ АППАРАТА ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ ВЫШЕ +30 С

ПЛАСТИНА ПЕЛЬТЬЕ МОЖЕТ ВЫЙТИ ИЗ СТРОЯ!!!

-3-

ВНИМАНИЕ!

Для уменьшения риска возгорания, поражения током и для уверенности при

пользовании устройством прочтите предлагаемое руководство!

ВАЖНО:

 При покупке аппарата проверьте отсутствие повреждений в упаковке.

 Эксплуатация аппарата должна производиться в соответствии с настоящей

инструкцией по эксплуатации.

 Техническое обслуживание и ремонт аппарата должен производиться

специалистом Сервис- центра.

1. Не подключайте аппарат к сети электропитания, колебания напряжения в

которой могут выходить за пределы диапазона 180-240В.

2. Перед подключением аппарата к сети убедитесь, что шнур питания не имеет

повреждений.

3. Не подключайте к одной розетке несколько бытовых приборов одновременно.

Это может перегрузить сеть электропитания и привести к короткому

замыканию или возгоранию.

4. Избегайте попадания аппарата под дождь или содержания его во влажном

помещении.

5. Аппарат должен подключаться к сети электропитания с заземляющим

контактом.

6. После хранения аппарата в холодном помещении или после перевозки в зимних

условиях, перед подключением к электросети нужно дать ему прогреться при

комнатной температуре в течение 1-2 часов в распакованном виде.

7. Не оставляйте аппарат включенным без присмотра.

1. Аппарат следует устанавливать на ровной, прочной поверхности.

2. Место установки аппарата должно исключать попадание прямых солнечных

лучей на него, так как это приводит к выгоранию пластиковых деталей

корпуса.

3. Избегайте соприкосновения аппарата с другими предметами, стоящими рядом,

так как это приводит к возникновению посторонних шумов.

4. Не устанавливайте аппарат вблизи источников тепла, таких как батареи

центрального отопления, обогреватели и т.п.

5. Вокруг аппарата должно быть достаточно свободного пространства (не менее

20 см) для циркуляции воздуха.

ВНИ

МАНИЕ! ПОДКЛЮЧАЙТЕ АППАРАТ К ЭЛЕКТРОСЕТИ ТОЛЬКО ПОСЛЕ ЗАПОЛНЕНИЯ ЕГО ВОДОЙ!

1. Освободите аппарат от упаковки.

2. Снимите с горловины баллона одноразовую гигиеническую наклейку.

3. Переверните баллон с водой крышкой вниз и установите его в приемное

гнездо аппарата.

4. При первом включении аппарата проверьте заполнение бака горячей воды,

для чего откройте кран подачи горячей воды и дождитесь прекращения

выхода воздушных пузырьков в баллон (при этом вода должна выливаться

непрерывной струей). В дальнейшем при смене баллона отключать аппарат от

электросети не обязательно.

5. Подключите аппарат к электрической сети. Установите тумблер нагрева воды

(выключатель нагрева) и тумблер охлаждения воды в выбранные Вами режимы

работы аппарата.

РАВИЛА ЭЛЕКТРОБЕЗОПАСНОСТИ

О

ГОТОВКА АППАРАТА К РАБОТЕ

СТАНОВКА АППАРАТ

АЖНЫЕ УКАЗАНИЯ

УСТРОЙСТВО И ОПИСАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЭЛЕКТРИЧЕСКАЯ СХЕМ
