16 | О мониторе
относительно допустимых отклонений напряжения и иных параметров, основываясь
на данной информации. Компания не предоставляет явной или подразумеваемой
гарантии точности или полноты информации.
Активируйте компьютер и монитор для доступа к экранному меню.
ПРИМЕЧАНИЕ.Данный монитор соответствует стандарту ENERGY STAR.

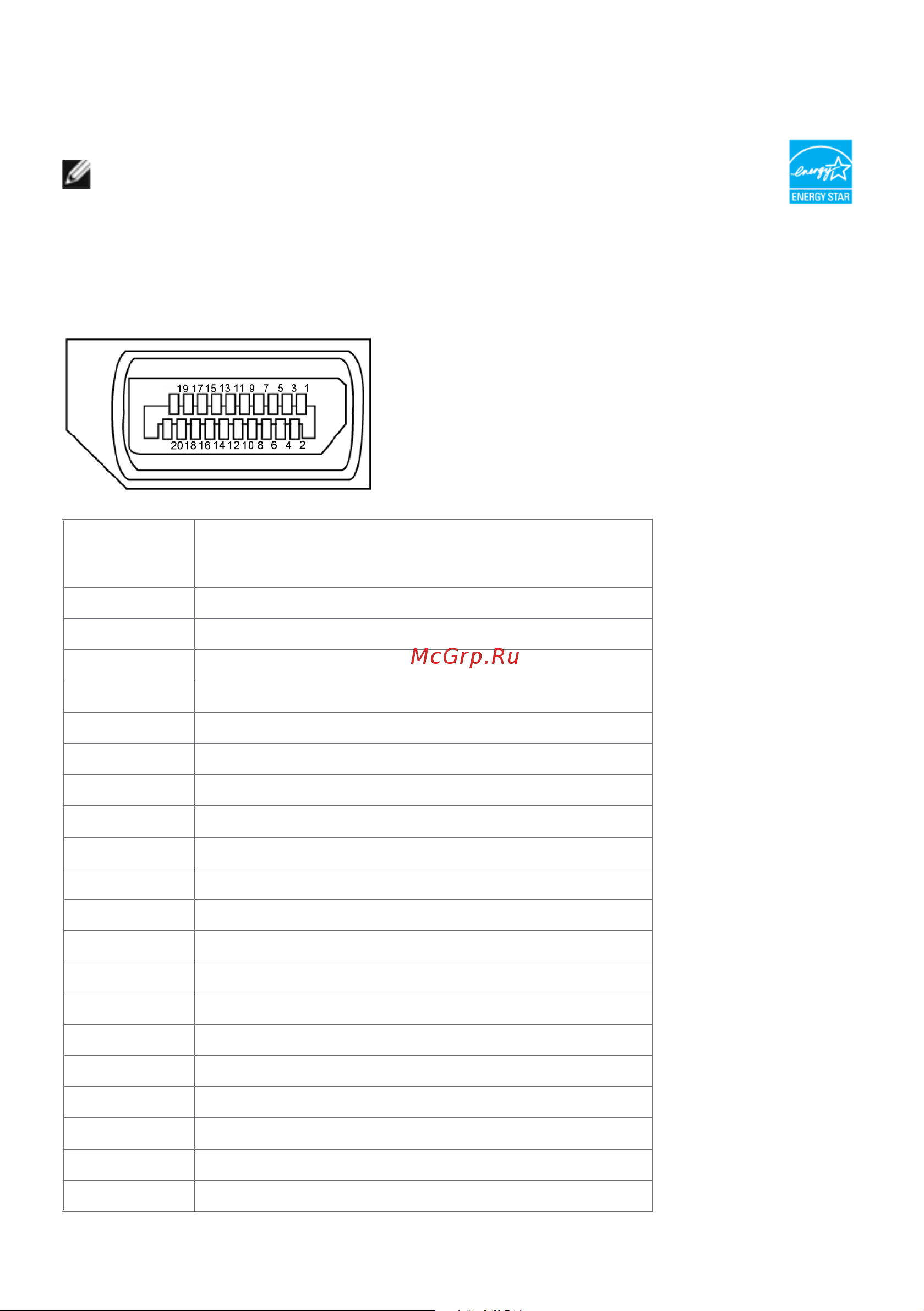

Назначение контактов
Разъем DP
Номер
контакта
20 контактный разъем подключенного
сигнального кабеля
1
ML3(n)
2
GND
3
ML3(p)
4
ML2(n)
5
GND
6
ML2(p)
7
ML1(u)
8
GND
9
ML1(p)
10
ML0(n)
11
GND
12
ML0(p)
13
CONFIG1
14
CONFIG2
15
AUX CH(p)
16 DP_Cable Detect
17
AUX CH(n)
18
Обнаружение активного соединения
19 GND
20 +3.3V DP_PWR
