MIX
Die postfader-Signale von INPUT 1 (LINE 1 und AUX) und
INPUT 2 werden gemischt und an LINK OUTPUT aus-
gegeben (siehe Abbildung 2-2). Das Verhältnis der
Eingangssignale hängt von der Einstellung der INPUT 1
bzw. INPUT 2-Regler ab. Mit der Schalterstellung MIX kann
der A 112A bzw. A 115A als 2-Kanal-Mischpult verwendet
werden, die Mischung kann über LINK OUTPUT an andere
Geräte weitergegeben werden.
11 S
CHALTER FÜR MONITOR-BETRIEBSART (MAIN/MONITOR)
Wählen Sie die Schalterstellung MONITOR
wenn der A 112A bzw. A 115A als Floor-
Monitor verwendet wird, hierbei wird das
wiedergegebene Signal für den Monitor-Betrieb optimiert.
Verwenden Sie die Schalterstellung MAIN für die Wieder-
gabe von Musik bzw. immer dann, wenn eine kräftige
Wiedergabe von Höhen und Bässen gewünscht ist.
12 S
CHALTER FÜR HOCHPASS (FULL RANGE/LO-CUT)
Wählen Sie die Schalterstellung
FULLRANGE, wenn der A 112 bzw.
A 115A ohne Subwoofer betreiben wird.
Wird zusätzlich ein Subwoofer ver-
wendet, wählen Sie die Schalterstellung LO-CUT um den
internen 100 Hz Hochpass des A 112A bzw. A 115A zu ak-
tivieren.
Wurde das Eingangssignal bereits durch einen Hochpass
gefiltert (z. B. bei Anschluss des A 112A bzw. A 115A an
einen HI OUT-Ausgangs eines Subwoofers mit integrierten
Hochpass), wählen Sie die Schalterstellung FULLRANGE
um eine Reihenschaltung von Hochpassfiltern zu ver-
meiden.
Die Schalterstellung LO-CUT ist auch für Delay-An-
wendungen geeignet, wenn kein hoher Bass-Pegel benö-
tigt wird.
13 E
INGANGSPEGEL-REGLER FÜR INPUT 1 (LEVEL)
Mit diesem Regler passen Sie die Lautstärke
des am LINE 1 bzw. AUX L/R angeschlos-
senen Signals an.
14 E
INGANGSPEGEL-REGLER FÜR INPUT 2 (LEVEL)
Mit diesem Regler passen Sie die Lautstärke
des an INPUT 2 angeschlossenen Signals an.
2.2 Leistungsverstärker und Kühlung
Die A-Line-Lautsprecherserie verfügt über leistungsstarke
Endstufen in moderner, hocheffizienter Class-D-Technolo-
gie. Es wird also nur eine vergleichsweise geringe Verlust-
wärme im Gerät erzeugt. Wird die zulässige Betriebs-
temperatur der Endstufe dennoch überschritten, schaltet
die integrierte Temperaturüberwachung das Modul ab. So-
bald die Temperatur wieder im normalen Betriebsbereich
liegt geht die Endstufe automatisch wieder in Betrieb. Zur
Abschaltung kommt es normalerweise nur bei sehr hoher
Umgebungstemperatur und direkter Sonneneinstrahlung.
Sorgen Sie daher während des Betriebs des Geräts für die
Einhaltung der spezifizierten Umgebungstemperatur um
ein Abschalten zu verhindern.
ACHTUNG: Die Rückblende des Verstärkermoduls dient
als Kühlfläche für den Leistungsverstärker.
Bestimmte Gehäuseteile können daher wäh-
rend des Betriebs heiß werden.

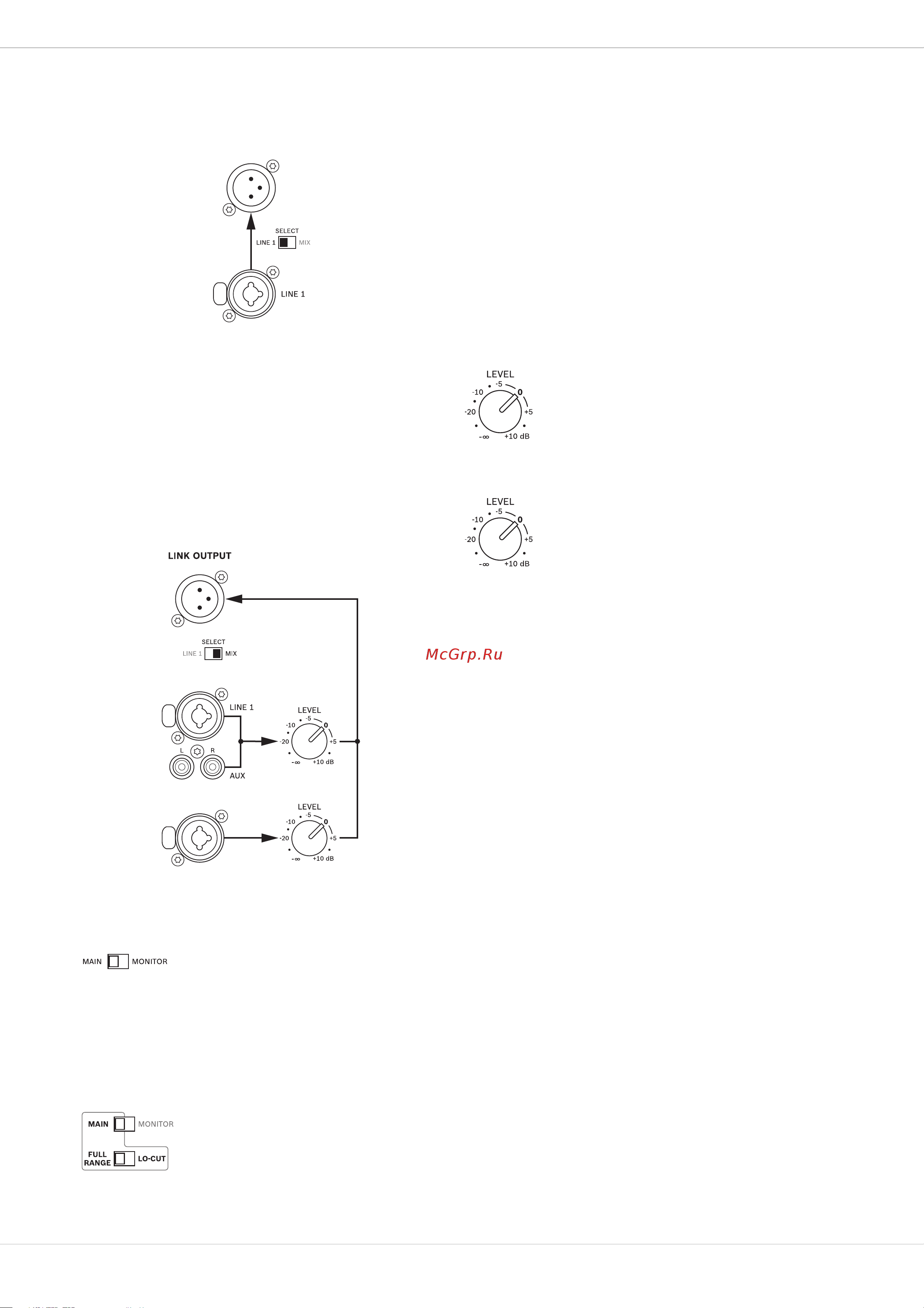

Abbildung 2-1: Signalfluss LINE 1
Abbildung 2-2: Signalfluss MIX
