![ООО АЛЬТОНИКА REEF GSM-1000 модель 10 Руководство по эксплуатации онлайн [17/28] 779182](/views2/2010897/page17/bg11.png)
17
X5*
X6**
XP6***
X12*
X7**
* нумерация разъемов Black Bug Super BT-85
** нумерация разъемов Guard RF-344
*** нумерация разъема Reef Net R-501/500 (провод 13 не подключать)

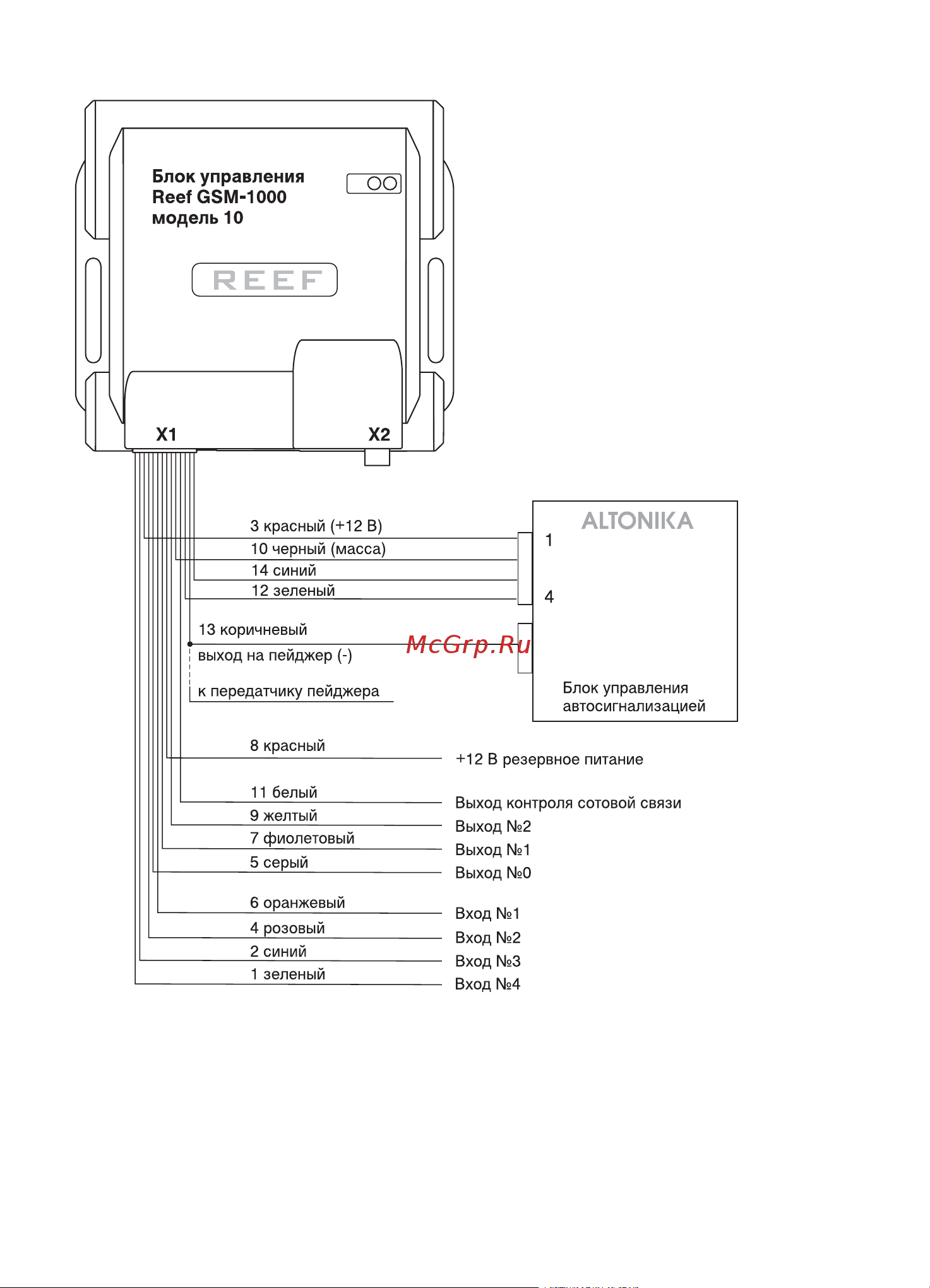

Рис. 6. Схема подключения
