ООО АЛЬТОНИКА REEF GSM-1000 модель 10 [21/28] Подключение внешнего резервного питания

Некоторые сотовые телефоны не позволяют сохранять разные номера с одинаковой информацией об абонентах с одинаковыми именами такое ограничение может сказаться при записи одинакового набора символов разрешения передачи например as для двух или трех телефонов в этом случае добавьте какую нибудь цифру после введенных символов разрешения передачи например 2 для второго или третьего телефонного номера новая запись as2 сохранится в телефонной книге sim карты при этом лишний символ 2 будет игнорироваться системой извещение прямым звонком возможно только на первый номер если вы введете символ разрешения прямого звонка z для второго и третьего номеров то он будет игнорироваться 11

Таблица 4 символы разрешения передачи sms сообщений 11

Ввод дополнительного текста для sms 12

Действия по окончании программирования sim карты 12

Установка sim карты в блок управления системы 13

Установка и подключение 13

Световые индикаторы 14

Установка и подключение антенны 15

Контакта цвет провода назначение примечания 16

Назначение дополнительных входов и дополнительных команд внесите в таблицы на стр 28 руководства по эксплуатации 16

Подключение к автосигнализации 16

Подключение системы к автосигнализации осуществляется после ее установки в автомобиль при помощи кабеля входящего в комплект поставки соедините разъем x1 блока управления системы с блоком управления автосигнализации 16

Рис 5 вид на разъем x1 со стороны проводов 16

Таблица 7 назначение и цвета проводов соединительного кабеля 16

Подключение к black bug super bt 85 18

Подключение к guard rf 344 18

Подключение к reef net r 501 и reef net r 500 18

Подключение к другим автосигнализациям 19

Выходной сигнал qgsm белый провод срабатывает на землю сообщая о потере связи с сотовой сетью сигнал формируется при потере связи более чем на 15 секунд после восстановления связи с сотовой сетью сигнал qgsm перестает формироваться 20

К системе можно подключить до трех исполнительных устройств которыми можно управлять с помощью sms длительность время выполнения каждой команды определяется согласно техническим характеристикам исполнительных устройств длительности выполнения команд соответствуют две цифры кода таблица 6 которые заносятся в таблицу назначение управляющих команд на стр 28 если команда выполняется в течение одной секунды то в таблице вместо кода ставится прочерк означающий что вводить код не нужно 20

Контроль канала сотовой сети 20

Передать сигнал о потере связи с сотовой сетью можно с помощью дополнительного оборудования не входящего в комплект поставки системы 20

Подключение исполнительных устройств 20

Таблица 6 длительности выполнения команд 20

Для резервного питания системы рекомендуется использовать свинцовый герметичный необслуживаемый аккумулятор емкостью не менее 1 2 ач заряда аккумулятора такой емкости хватит приблизительно на 10 часов работы для подзарядки аккумулятора рекомендуется подключить его к бортовой сети в соответствии со схемой на рис 7 21

К системе можно подключить источник резервного питания в случае отключения бортового питания или при падении напряжения аккумуляторной батареи ниже 5 b система переходит на резервное питание уведомление об этом производится рассылкой sms сообщений на заданные телефонные номера 21

Подключение внешнего резервного питания 21

Пример комплектации резервного питания не входит в комплект поставки системы 21

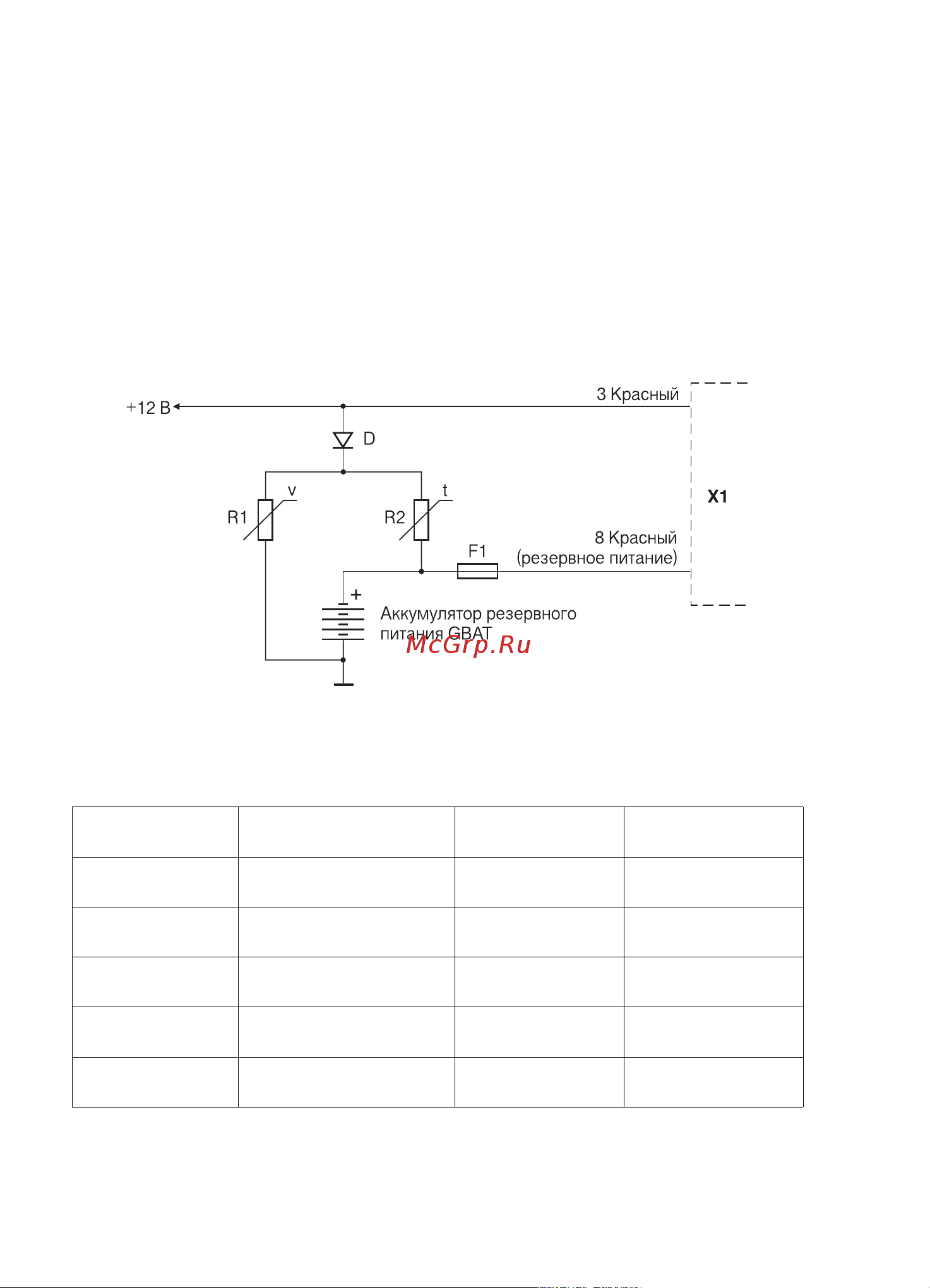

Рис 7 схема подключения источника резервного питания 21

Условное обозначение на схеме наименование тип производитель 21

Проверка и настройка 22

Cмоделируйте событие требующее отправки sms и прямого телефонного звонка 23

Во время отправки sms сообщения или установления прямого соединения первый индикатор горит постоянно а второй индикатор продолжает показывать уровень сиг нала сотовой связи через короткий промежуток времени на запрограммированные в системе сотовые телефоны должно поступить соответствующее sms сообщение 23

Если при срабатывании автосигнализации система не может отослать sms или дозвониться то первый и второй индикаторы быстро перемигиваются после каждой неудачной попытки в этом случае необходимо повторить процедуру программирова ние sim карты тщательно следуя вышеизложенным рекомендациям 23

Отправьте системе управляющие команды см стр 6 проверьте правильность исполнения команд 23

Проверка отправки извещения 23

Проверка управления исполнительными устройствами 23

Таблица 8 определение качества сотовой связи по индикатору 2 23

Число вспышек в серии цвет вспышек качество связи 23

Окончательная установка системы 24

Запись пароля в reef net r 500 reef net r 501 и модификации 25

Приложение 1 25

Технические характеристики 26

Гарантийные обязательства 27

Комплект поставки 27

Дата установки 28

Назначение дополнительных входов 28

Назначение управляющих команд 28

Сведения об установке 28

Фирма установщик тел 28
