Мобил К МКМ-2 ПРО Руководство по эксплуатации онлайн [23/32] 779192
![Мобил К МКМ-2 ПРО Руководство по эксплуатации онлайн [23/32] 779192](/views2/2010907/page23/bg17.png)
22
Увеличение числа оборотов
Уменьшение числа оборотов

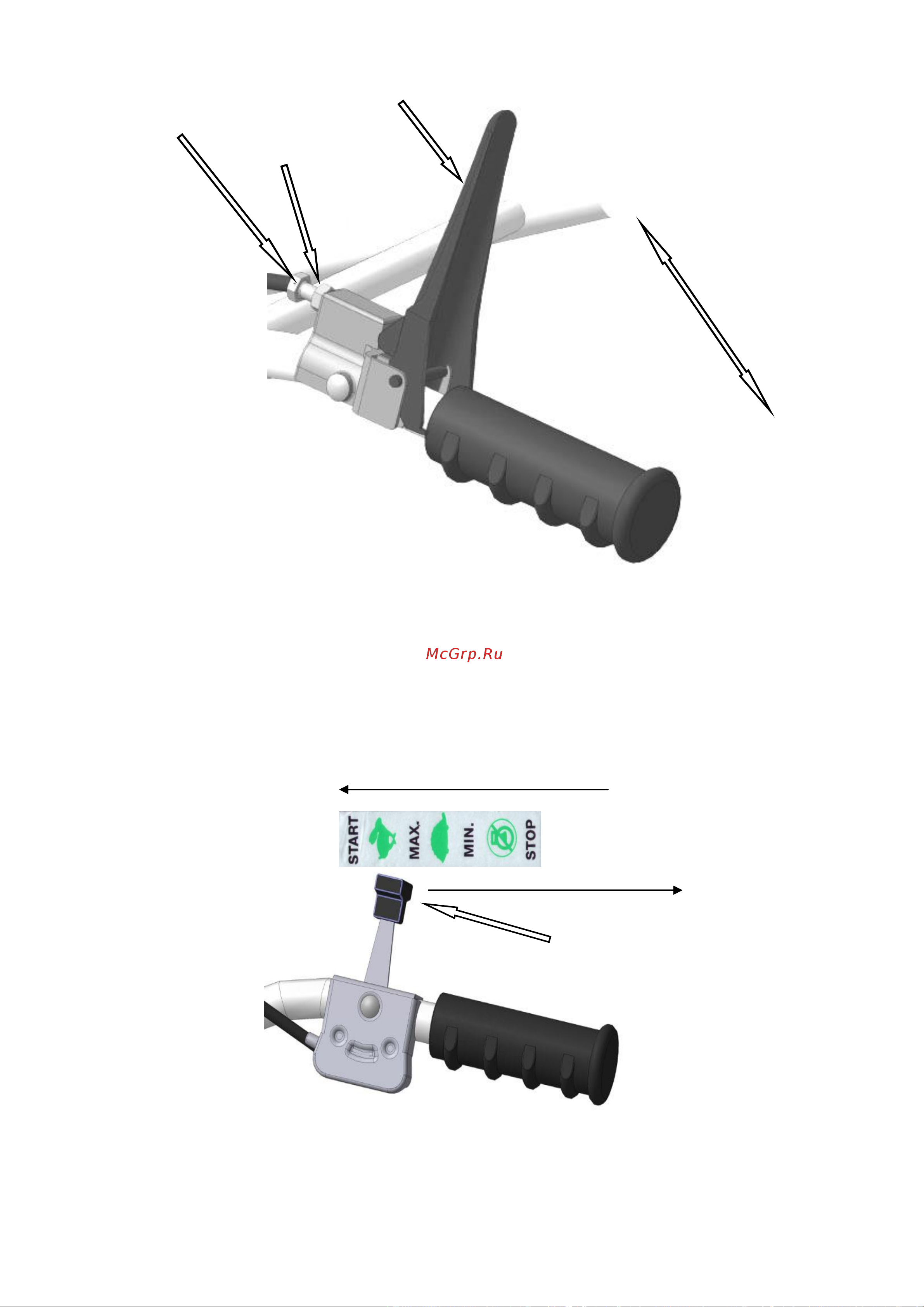

Рис.11. Схема работы ручки сцепления.
Винт регулировки
натяжения троса
сцепления
Включено
Выключено
Ручка сцепления
Ручка акселератора
Контргайка
Рис.12. Схема работы акселератора.
