Мобил К МКМ-2 КОМФОРТ [20/32] Рис схема сборки культиваторов 6 секций 4секции 2допол секции
![Мобил К МКМ-2 КОМФОРТ [20/32] Рис схема сборки культиваторов 6 секций 4секции 2допол секции](/views2/2010912/page20/bg14.png)
19

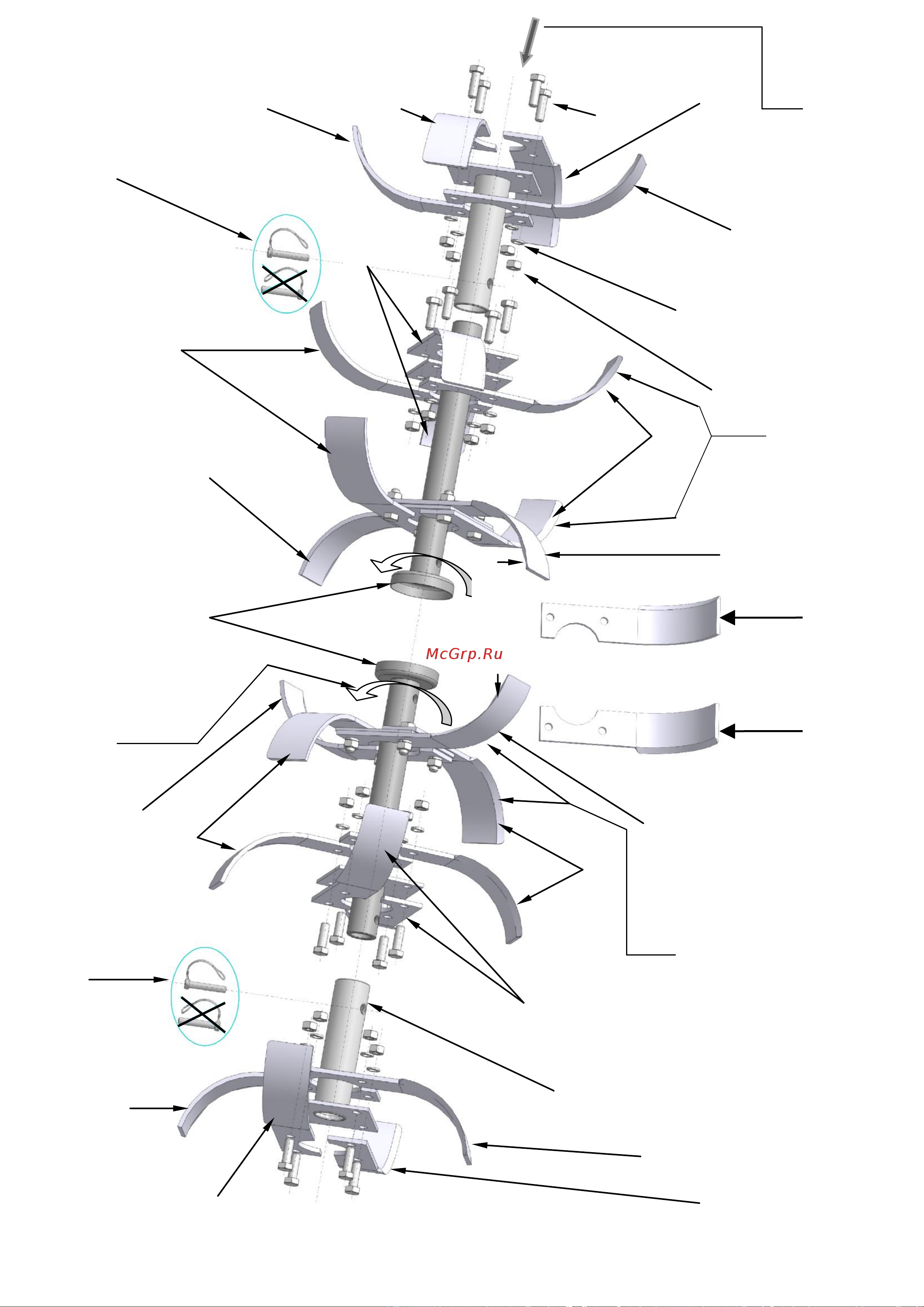

Рис.7. Схема сборки культиваторов - 6 секций (4секции+2допол.секции). МКМ-2 ПРО; МКМ-2 ПРЕМИУМ.
Шплинт SLPR 1042
Болт М10х25
Шайба 10 гров.
Гайка М10
Нож правый-2
Нож левый-1
Нож левый-1
Нож правый-2
Нож правый-2
Нож левый-1
Нож левый-1
Нож левый-1
Нож правый-2
Нож правый-2
Нож правый-2
Направление вращения культиваторов
Корпус культиватора
Нож левый-1
Нож правый-2
Нож левый-1
Нож правый-2
Нож левый-1
Шплинт SLPR 1042
Нож правый-2
Режущая кромка
Нож левый-1
Нож левый-1
Корпус допол. секции
культиватора
Режущая кромка
Вид «А»
см. Рис.7а
Нож правый-2
Режущая кромка
