ВНИМАНИЕ! В конструкции мотоблока на рычаге (4)

включения ВОМ (вала отбора мощности) предусмотрен

блокиратор (5) (выключатель) привода, который, в целях

безопасности оператора при работе с почво-фрезой, отключает

ВОМ в момент включения заднего хода. (см. рис.7)

Работа мотоблока с почво-фрезой без данной блокировки

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА!

При работе с активной

навеской типа снегоуборщика,

щётки, косилки и т.п.

необходимо блокиратор (5)

переставить в положение,

показанное на рис. 7а.

ПЕРЕСТАНОВКА РУЛЯ ДЛЯ

РАБОТЫ ЗАДНИМ ХОДОМ.

Для работы задним ходом так же

необходим разворот руля на 180°.

Для этого необходимо отсоединить

рычаги: переключения передач,

включения заднего хода и включения

ВОМ, сняв шплинты (12) и вынув их

из гнёзд соединительных муфт (13)

(см. рис 5, 5а). Развернуть руль на

180°, разблокировав его рукояткой

(8) (см. рис.1 и 1а). Вставить все

рычаги назад в соответствующие

гнёзда соединительных муфт (13) и

зашплинтовать шплинтами (12)

(пример на рис. 7 и 7а)

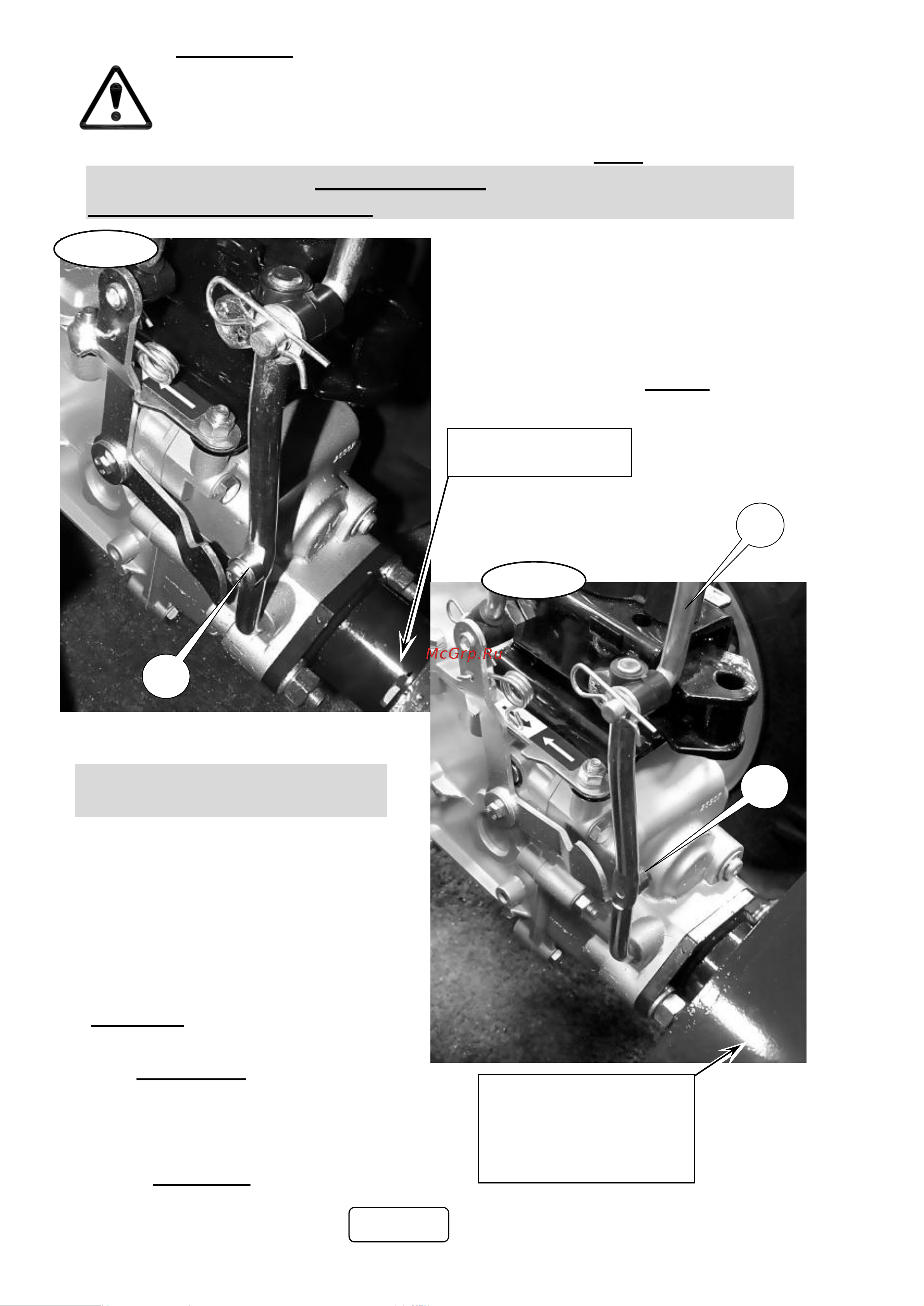

Рис.7

Рис.7а

Почво-фреза

Активная навеска

(снегоуборщик,

косилка, щётка…)
