Зубр КРБ-250 МАСТЕР [5/12] Сборка

Зубр КРБ-250 МАСТЕР [5/12] Сборка
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Коса бензиновая
|
5
Инструкции
по применению
Устройство
1 Нож режущий (кроме ТБ-250)
2 Редуктор (кроме ТБ-250)
3 Кожух защитный
4 Штанга нижняя
5 Блокировка штанги
6 Винт затяжной
7 Рукоятка дополнительная
8 Штанга верхняя
9 Ушко крепления ремня
10 Выключатель зажигания
11 Клавиша блокировки подачи топлива
12 Клавиша управления подачей топлива
13 Рукоятка стартера
14 Свеча зажигания с проводом
15 Фильтр воздушный
16 Бак топливный
17 Кнопка подкачки топливного насоса
18 Рычаг управления воздушной заслонкой
19 Гайка затяжная
20 Фланец нижний
21 Фланец верхний
22 Защита диска
23 Фиксатор клавиши подачи топлива
24 Винт
25 Крепление кожуха
26 Катушка в сборе
27 Нож для лески
28 Фиксатор курка
29 Винт с шайбой, гровером и гайкой
30 Крышка катушки
31 Барабан катушки
32 Леска
33 Пружина
34 Корпус катушки
Триммер / Коса представляет собой изделие для
кошения травы, состоящее из двигателя вну-
треннего сгорания, механизма привода режуще-
го инструмента и самого режущего инструмента.
Двигатель внутреннего сгорания – одноцилиндро-
вый, двухтактный, бензиновый, карбюраторный,
с объединенной системой питания и смазки.
Коленчатый вал, приводимый во вращение воз-
вратно-поступательным движением поршня,
передает крутящий момент на гибкий вал, проло-
женный в штанге изделия. Далее, через редуктор,
вращение передается на режущий инструмент.
Между коленчатым валом двигателя и привод-
ным гибким валом установлена центробежная
муфта сцепления: на холостых оборотах за-
цепления не происходит, гибкий вал и, соответ-
ственно, режущий инструмент не вращается.
При повышении оборотов двигателя колодки
расходятся и входят в зацепление с барабаном
муфты – вращение начинает передаваться на
вал привода режущего инструмента.
Система зажигания состоит из маховика с индукци-
онным элементом, блока зажигания, вырабатываю-
щего высоковольтный импульс, и свечи зажигания.
В качестве режущего инструмента на выходном
валу редуктора устанавливаются четырехло-
пастной нож или катушка с леской. Для защиты
оператора от срезаемой травы предусмотрены
защитные кожухи.
Сборка
Установите (для ТБ-250, КРБ-250) дополнитель-
ную рукоятку 7 в следующем порядке:
` установите на верхнюю часть штанги D (Р)-
образную рукоятку;
` установите с обратной стороны штанги кре-
пежный фланец;
` стяните обе части рукоятки винтами;
` отрегулируйте положение рукоятки на штанге
для удобства работы и крепко затяните винты
крепления.

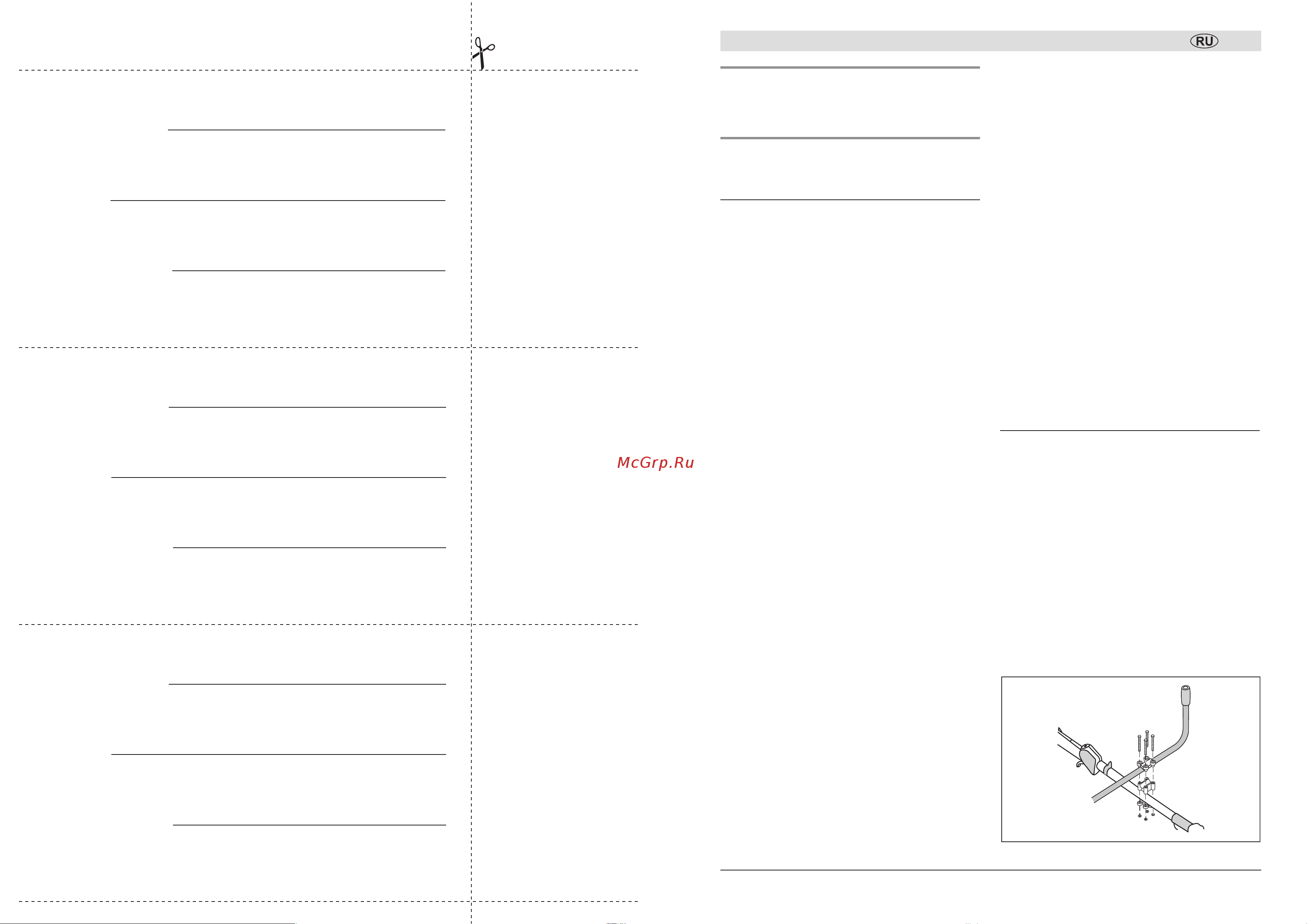

Форма и крепление рукоятки кос КРБ-350...490
отличаются и показаны на рисунке.
