BF-MM, BK-MM
pyccкий
10

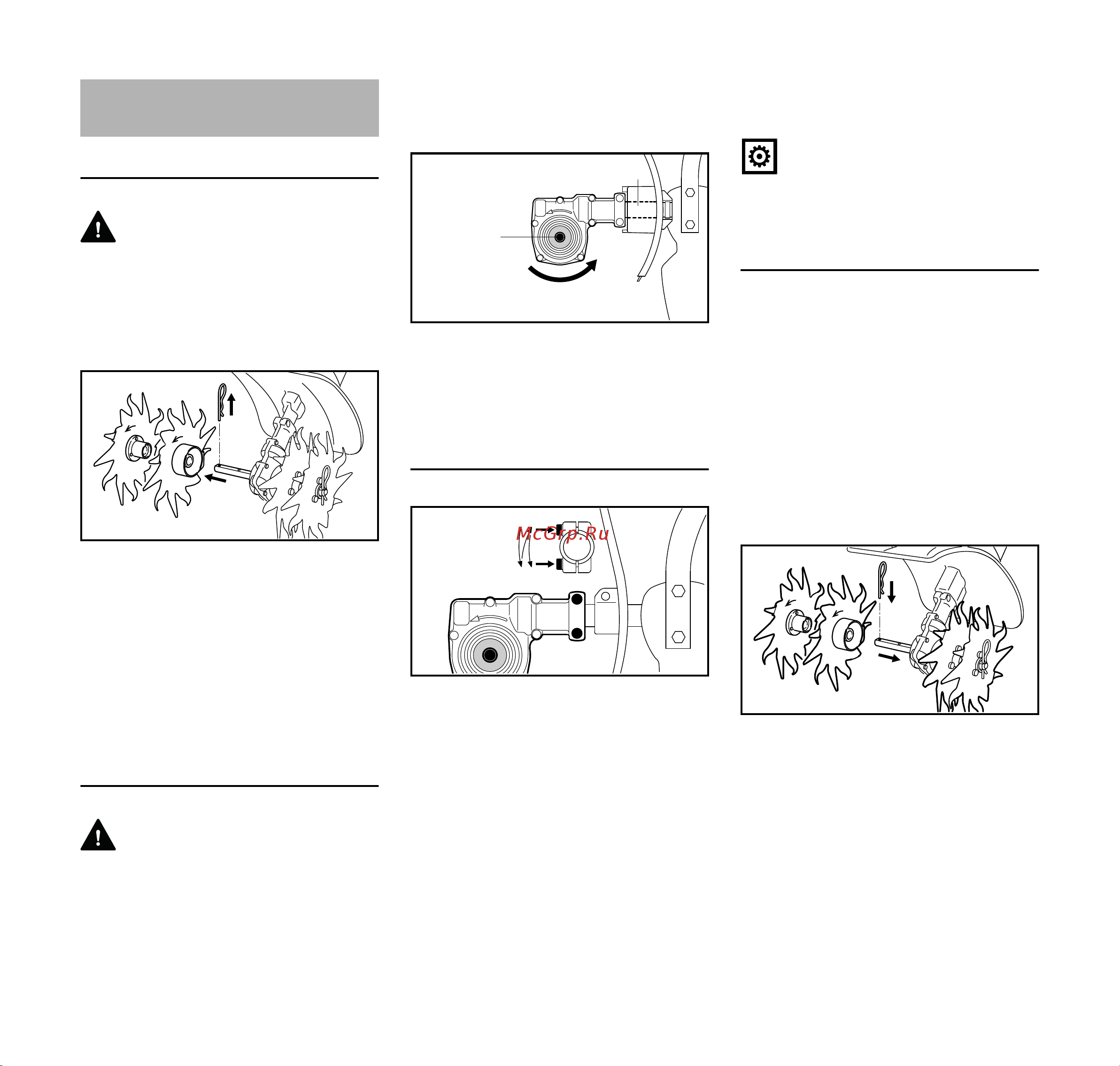

Демонтировать мультиинструменты
ПРЕДУПРЕЖДЕНИЕ
Одеть рукавицы – опасность
получения травм острыми,
остроконечными
мультиинструментами и/или горячей
поверхностью передачи.
N Снять пружинный штекер, и, при
необходимости, имеющиеся
мультиинструменты с вала – см.
также "Монтаж
мультиинструмента" в инструкции
по эксплуатации имеющегося в
наличии мультиинструмента
N Передачу, при необходимости,
почистить
Проверить положение передачи
ПРЕДУПРЕЖДЕНИЕ
Проверить, при необходимости,
отрегулировать правильное
положение передачи – опасность
травмирования из-за неправильного
направления вращения
мультиинструмента!
Вал (1) находится под штоком (2).
Направление вращения (3)
мультиинструмента.
При необходимости, отрегулировать
положение передачи
N Ослабить зажимные болты на
передаче
N Передачу повернуть на 180°
N Передачу выровнять в
правильном положении
N Затянуть оба зажимных болта на
передаче по следующей схеме:
– Первый болт лишь слегка
затянуть
– Второй болт лишь слегка
затянуть
– Первый болт затянуть
– Второй болт затянуть
УКАЗАНИЕ
Передача на штоке больше не
должна перекручиваться.
Монтаж мультиинструмента
N Рыхлительные звёздочки
сортировать в соответствии с
расположением на вале – при
этом обратить внимание на то
что:
Левая и правая рыхлительные
звёздочки отличаются. Направление
вращения на передаче и
рыхлительных звёздочках
обозначено стрелкой и должно
совпадать.
N Внутреннюю, правую
рыхлительную звёздочку (4)
повернуть на вале пока она не
будет одета – при этом
придерживаться стрелок
направления вращения
Внутренняя рыхлительная звёздочка
имеет большую ступицу чем внешняя
рыхлительная звёздочка.
Монтаж
мультиинструмента
481BA008 KN
2
469BA043 KN
1
3
481BA011 KN
469BA029 KN
4
5
6
