9. Корпус вентилятора
10. Бак масла для смазки цепи
11. Чехол направляющей шины
12. Ручка (330i)
13. Колесо натяжения цепи (330i)
14. Кожух ведущей звездочки (330i)
15. Стопор переключателя
16. Переключатель
17. Зубчатый упор
18. Ведомая звездочка шины
19. Цепь пилы
20. Направляющая шина
21. Уловитель цепи
22. Винт механизма натяжения цепи
23. Кожух ведущей звездочки (535i XP)
24. Светодиодный индикатор зарядки
25. Предупреждающий индикатор
26. Шнур питания
27. Комбинированный ключ
28. Зарядное устройство
29. Кнопка, уровень заряда аккумулятора
30. Состояние аккумулятора
31. Предупреждающий индикатор
32. Кнопка извлечения аккумулятора
33. Аккумулятор
34. Руководство по эксплуатации

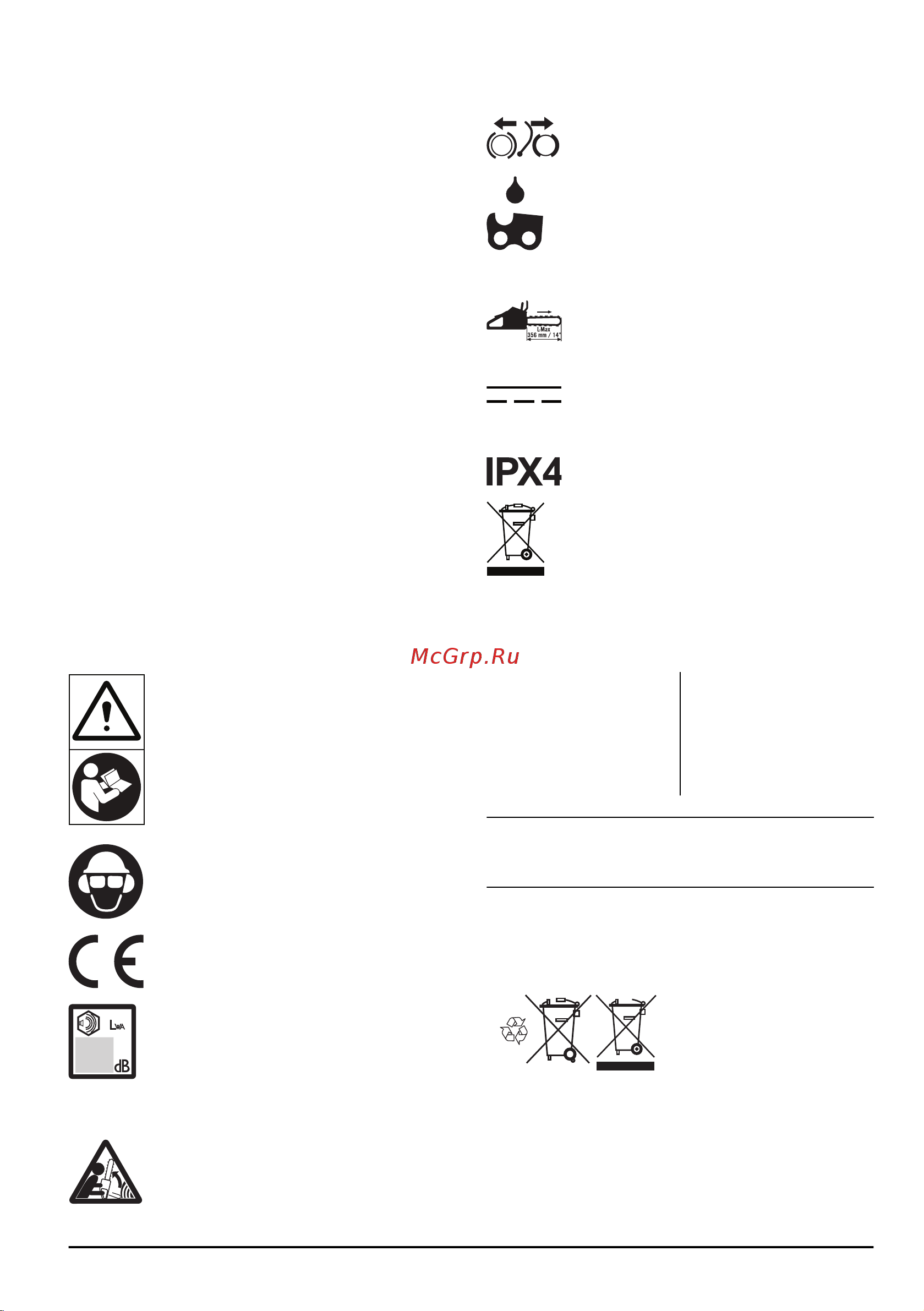

Условные обозначения на изделии
Опасность тяжелой травмы или смерти
оператора или окружающих. Соблюдайте
осторожность и правила эксплуатации
изделия. Перед началом работы с
изделием внимательно прочитайте
руководство по эксплуатации и
убедитесь, что понимаете приведенные
здесь инструкции.
Используйте рекомендованный защитный
шлем, средства защиты органов слуха и
зрения.
Данное изделие отвечает требованиям
соответствующих директив EC.
Уровень шума, излучаемого в
окружающую среду, соответствует
действующим директивам ЕС. Звуковое
излучение данного изделия приведено в
разделе
Технические данные на стр. 37
и на табличке.
Предупреждение! При контакте носовой
части направляющей шины с каким-либо
предметом возможна отдача. При этом
направляющую шину отбрасывает в
направлении оператора. Опасность
тяжелой травмы или смерти.
Тормоз цепи, включен (вправо). Тормоз
цепи, выключен (влево).
Масло для смазки цепи.
Направление вращения цепи пилы и
максимальная длина направляющей
шины.
Постоянный ток.
Предусмотрена защита от брызг воды.
Обозначения, касающиеся охраны
окружающей среды. Данное изделие и
его упаковка не могут быть
утилизированы в качестве бытовых
отходов. Изделие необходимо передать в
авторизованный пункт переработки
электрического и электронного
оборудования.
yyyywwxxxxx
Паспортная табличка с
указанием серийного но-
мера. yyyy означает год
производства, ww —
производственную неде-
лю.
Примечание: Другие символы/наклейки на изделии
относятся к специальным требованиям
сертификации на определенных рынках.
Условные обозначения на
аккумуляторе и/или зарядном
устройстве аккумулятора
После завершения срока
службы изделие необхо-
димо передать в пункт
переработки электриче-
ского и электронного
оборудования. (Только
для Европы)
958 - 006 - 15.05.2019 3
Содержание
- I 535i x 1
- Введение 2
- Назначение 2
- Обзор изделия 2
- Описание изделия 2
- Содержание 2
- Yyyywwxxxxx 3
- Условные обозначения на аккумуляторе и или зарядном устройстве аккумулятора 3
- Условные обозначения на изделии 3
- Безопасность 4
- Инструкции по технике безопасности 4
- Общие меры предосторожности при работе с электроинструментом 4
- Техника безопасности на рабочем месте 4
- Электрическая безопасность 4
- Личная безопасность 5
- Эксплуатация и обслуживание аккумуляторного инструмента 5
- Эксплуатация и обслуживание электроинструмента 5
- Меры предосторожности при обращении с цепной пилой 6
- Причины отдачи и меры по защите оператора 6
- Сервисное обслуживание 6
- Инструкции по технике безопасности во время эксплуатации 7
- Общие инструкции по технике безопасности 7
- Защитные устройства на изделии 9
- Средства индивидуальной защиты 9
- Техника безопасности при работе с аккумулятором 12
- Техника безопасности при работе с зарядным устройством аккумулятора 12
- Инструкции по технике безопасности во время технического обслуживания 13
- Инструкции по технике безопасности для режущего оборудования 13
- Сборка 14
- Установка направляющей шины и цепи пилы 330i 14
- Установка направляющей шины и цепи пилы 535i xp 14
- B i f g h 15
- Введение 15
- Проверка функциональности изделия перед использованием 15
- Эксплуатация 15
- Использование правильного масла для смазки цепи 16
- Подключение аккумулятора к зарядному устройству 16
- Подключение зарядного устройства 16
- A b c d 17
- Информация по отдаче 17
- Общие вопросы об отдаче 17
- Запуск изделия 18
- Использование функции save 18
- Использование техники пиления 19
- Остановка изделия 19
- Пиление с протягом и пиление с нажимом 19
- Использование зубчатого упора 20
- Пиление бревна на земле 20
- Пиление бревна с опорой с одной стороны 20
- Использование техники обрезки веток 21
- Пиление бревна с опорой с обеих сторон 21
- Использование техники валки деревьев 22
- Поддержание безопасного расстояния 22
- Расчет направления валки 22
- Валка дерева 23
- Очистка ствола и подготовка пути отхода 23
- Высвобождение застрявшего дерева 25
- Обрезка деревьев и ветвей находящихся в напряженном состоянии 25
- Введение 26
- График технического обслуживания 26
- Техническое обслуживание 26
- Проверка переднего щитка для рук 27
- Техническое обслуживание и проверки защитных устройств изделия 27
- Проверка рычага тормоза 28
- Проверка стопора переключателя 28
- Проверка уловителя цепи 28
- Заточка цепи пилы 29
- Информация о направляющей шине и цепи пилы 29
- Очистка системы охлаждения 29
- Проверка аккумулятора и отсека аккумулятора 29
- Проверка зарядного устройства аккумулятора 29
- Проверка кнопочной панели 29
- Pitch d 30
- Общая информация о заточке режущих звеньев 30
- Заточка режущих звеньев 31
- Общая информация о настройке ограничителя глубины 31
- Регулировка ограничителя глубины 31
- Регулировка натяжения цепи пилы 32
- Регулировка натяжения цепи пилы 330i 32
- Проверка смазки цепи пилы 33
- Регулировка натяжения цепи пилы 535i xp 33
- Проверка ведущей звездочки цепи 34
- Проверка направляющей шины 34
- Проверка режущего оборудования 34
- Кнопочная панель 35
- Поиск и устранение неисправностей 35
- Аккумулятор 36
- Зарядное устройство 36
- Транспортировка и хранение 36
- Транспортировка хранение и утилизация 36
- Технические данные 37
- Утилизация аккумулятора зарядного устройства и изделия 37
- Комбинации направляющей шины и цепи пилы 38
- Принадлежности 38
- Оборудование для заточки и углы заточки 39
- Рекомендованные аккумуляторы 39
- Рекомендованные зарядные устройства 40
- Декларация соответствия ес 41
- Www husqvarna com 44
