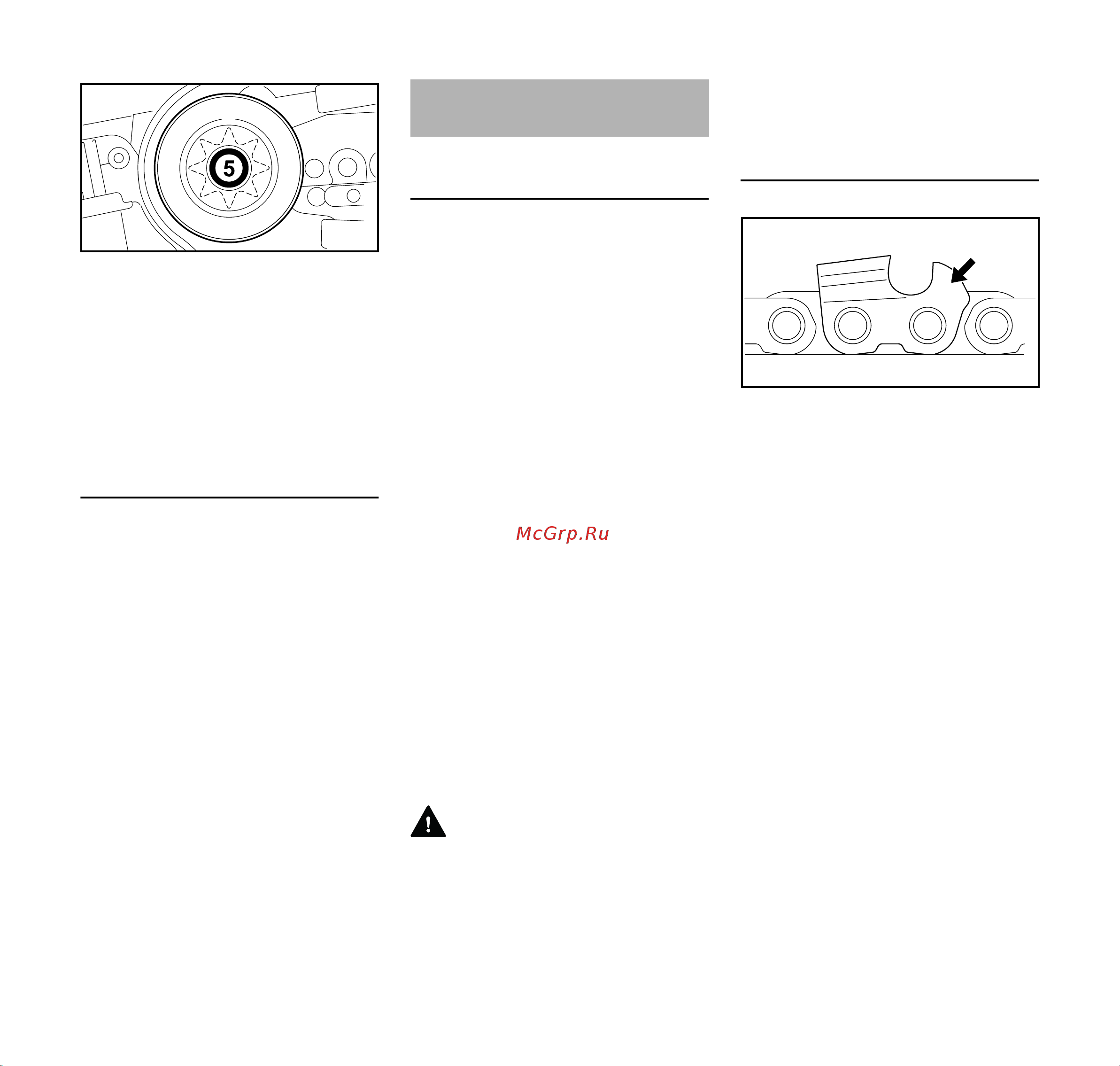

Stihl MS 150 TC-E 12 [36/52] Техобслуживание и заточка пильной цепи
![Stihl MS 150 TC-E 12 [36/52] Техобслуживание и заточка пильной цепи](/views2/2011151/page36/bg24.png)
MS 150 TC
pyccкий
34
N Снять звёздочку цепи (4) и
сепаратор игольчатого
роликоподшипника (5) с
коленвала
N Торец коленвала и сепаратор
игольчатого роликоподшипника
очистить и смазать смазкой
марки SТlHL (специальные
принадлежности)
Сборка
N Сепаратор игольчатого
роликоподшипника и цепную
звёздочку одеть на коленвал
N Сцепление повернуть на
коленвале против часовой
стрелки
N Сцепление затянуть на момент
затяжки 15 Нм
N Упорную планку вынуть из
цилиндра, свечу зажигания
закрутить и плотно затянуть
N Контактный наконечник свечи
зажигания одеть на свечу
зажигания
Лёгкое пиление правильно
заточенной пильной цепью
Безупречно заточенная пильная цепь
врезается в древесину уже при
незначительном надавливании.
Не работайте тупой или
поврежденной пильной цепью – это
требует большого физического
напряжения, имеет следствием
высокую переменную нагрузку,
неудовлетворительный результат
резки и сильный износ.
N Очистить пильную цепь
N Пильную цепь проверить на
наличие трещин и повреждения
заклёпок
N Поврежденные либо изношенные
детали цепи заменить и новые
детали и подогнать к остальным
деталям по форме и степени
износа – соответствующая
дополнительная обработка
Элементы пильной цепи из твёрдого
сплава (Duro) особенно
износостойкие. Для оптимального
результата заточки компания STIHL
рекомендует обращаться к
специализированному дилеру STIHL.
ПРЕДУПРЕЖДЕНИЕ
Обязательно соблюдать
нижеприведенные углы и размеры.
Неправильная заточка цепи пилы –
особенно слишком низкие
ограничители глубины – может
привести к повышенной склонности к
обратной отдаче – опасность травмы!
Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины реза каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубце.
3006BA018 KN
4
Техобслуживание и заточка
пильной цепи
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
