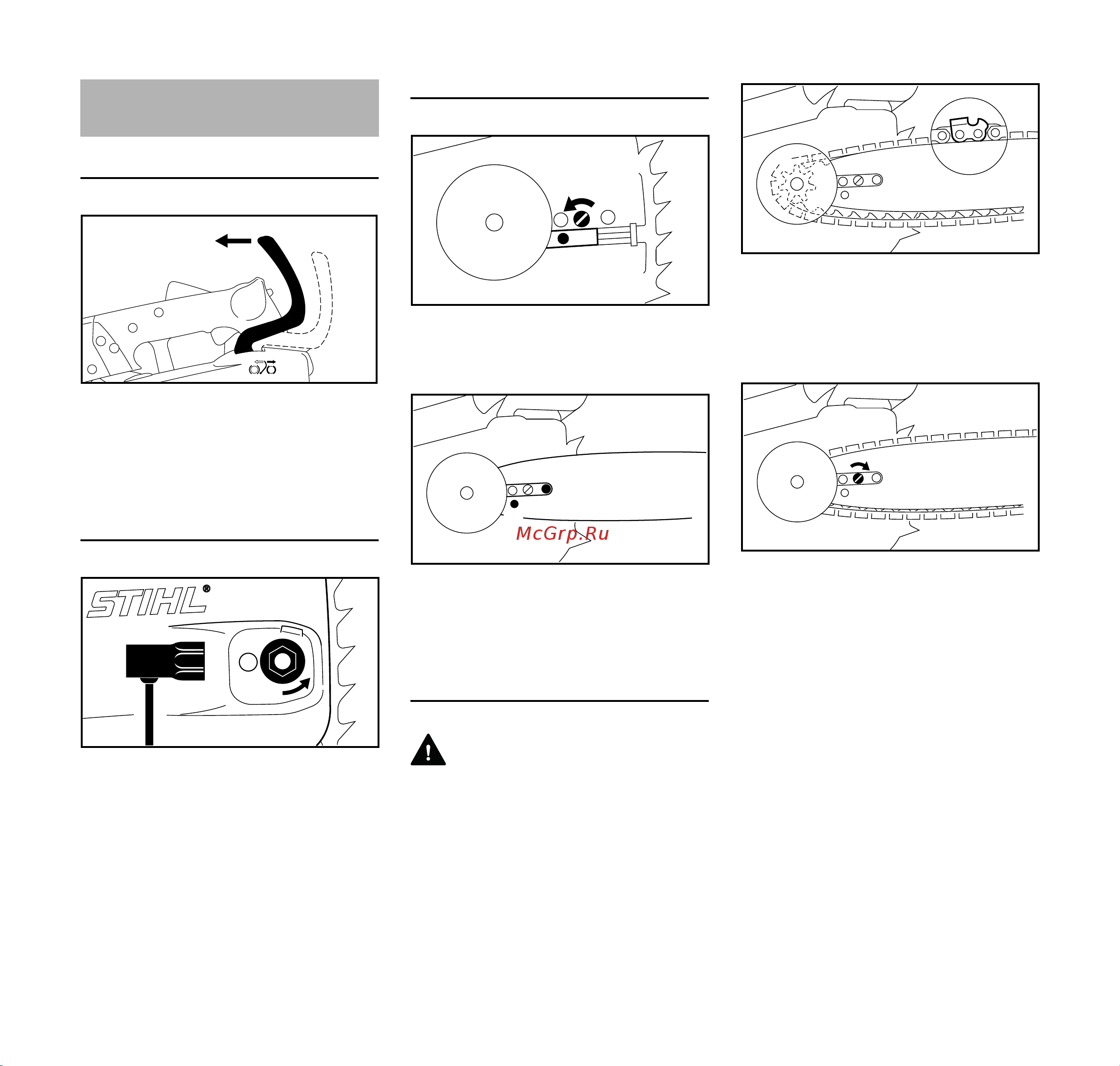

MS 201 T, MS 201 TC
pyccкий
15
Отпустить тормоз пильной цепи
N Защиту руки потянуть в
направлении трубчатой рукоятки
до слышимого защелкивания –
тормоз цепи отпущен
Демонтировать крышку цепной
звёздочки
N Нетеряемую гайку (1) повернуть
влево, пока она не будет
свободно висеть в крышке цепной
звёздочки
N Крышку цепной звёздочки (2)
снять вместе с нетеряемой
гайкой
Монтировать направляющую шину
N Болт (1) повернуть влево, пока
прижимная задвижка (2) не будет
прилегать в выемке корпуса
N Направляющую шину одеть на
болт (3) и фиксирующее
отверстие (4) провести над
цапфой натяжного шибера
Установить пильную цепь
ПРЕДУПРЕЖДЕНИЕ
Надеть защитные перчатки –
опасность травмы острыми
режущими зубьями!
N Пильную цепь наложить на
цепную звездочку (1) и
направляющую шину – режущие
кромки зубьев должны
показывать вправо
N Болт (2) повернуть вправо, пока
пильная цепь не будет провисать
внизу лишь немного – и выступы
ведущих звеньев не будут
вложены в пазе шины
Монтаж направляющей
шины и пильной цепи
0012BA002 KN
H
L
1
0011BA002 KN
2
161BA027 KN
1
2
3
4
161BA028 KN
1
161BA029 KN
2
161BA030 KN
