MSE 170 C, MSE 190 C, MSE 210 C, MSE 230 C
pyccкий
20

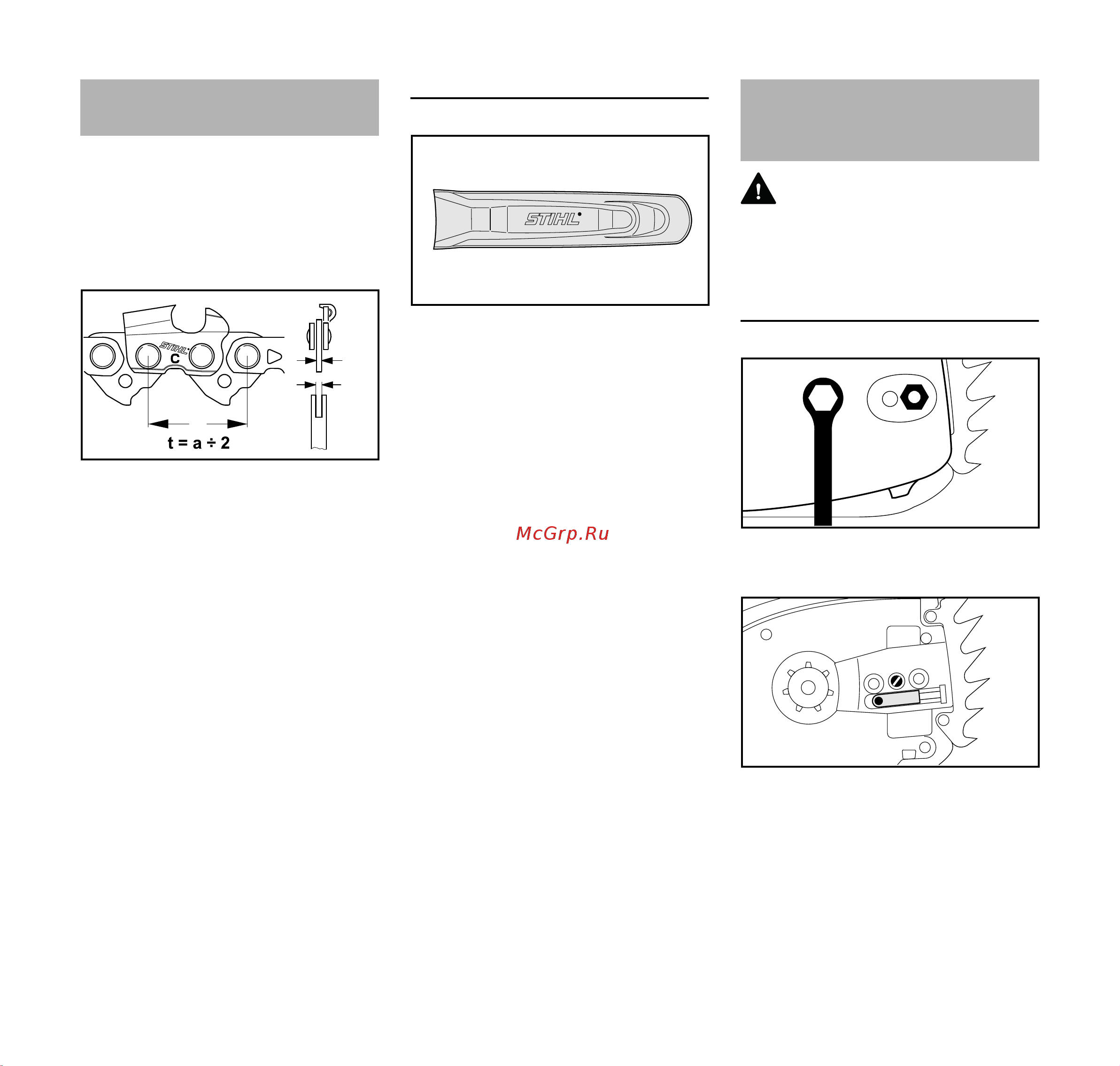

Пильная цепь, направляющая шина и
цепная звездочка образуют режущую
гарнитуру.
Входящая в объем поставки режущая
гарнитура оптимально адаптирована
к бензопиле.
– Шаг (t) пильной цепи (1), цепной
звездочки и ведущей звездочки
направляющей шины Rollomatic
должен совпадать
– Толщина приводного звена (2)
пильной цепи (1) должна быть
согласована с шириной паза
направляющей шины (3)
При сопряжении двух не подходящих
друг к другу компонентов может
произойти неисправимое
повреждение режущей гарнитуры уже
через короткое время эксплуатации.
Защита цепи
В объём поставки входит
соответствующая режущей гарнитуре
защита цепи.
Если на бензопиле используются
направляющие шины различной
длины, то всегда использовать
соответствующий зубчатый упор,
который закрывает всю
направляющую шину.
На защите цепи сбоку нанесены
данные относительно длины
соответствующих направляющих
шин.
ПРЕДУПРЕЖДЕНИЕ
Штепсельную вилку пока не
вставлять в штепсельную розетку.
Демонтировать крышку цепной
звёздочки
N Выкрутить гайку и снять крышку
цепной звёздочки
N Затяжной болт (1) поворачивать
влево, пока прижимная
задвижка (2) слева не будет
прилегать к углублению в корпусе
Режущая гарнитура
001BA248 KN
1
2
3
a
001BA244 KN
Монтаж направляющей
шины и цепи пилы (боковое
натяжение цепи)
9931BA034 KN
2
1
9931BA017 KN
