КОНСТРУКЦИЯ ТРИММЕРА

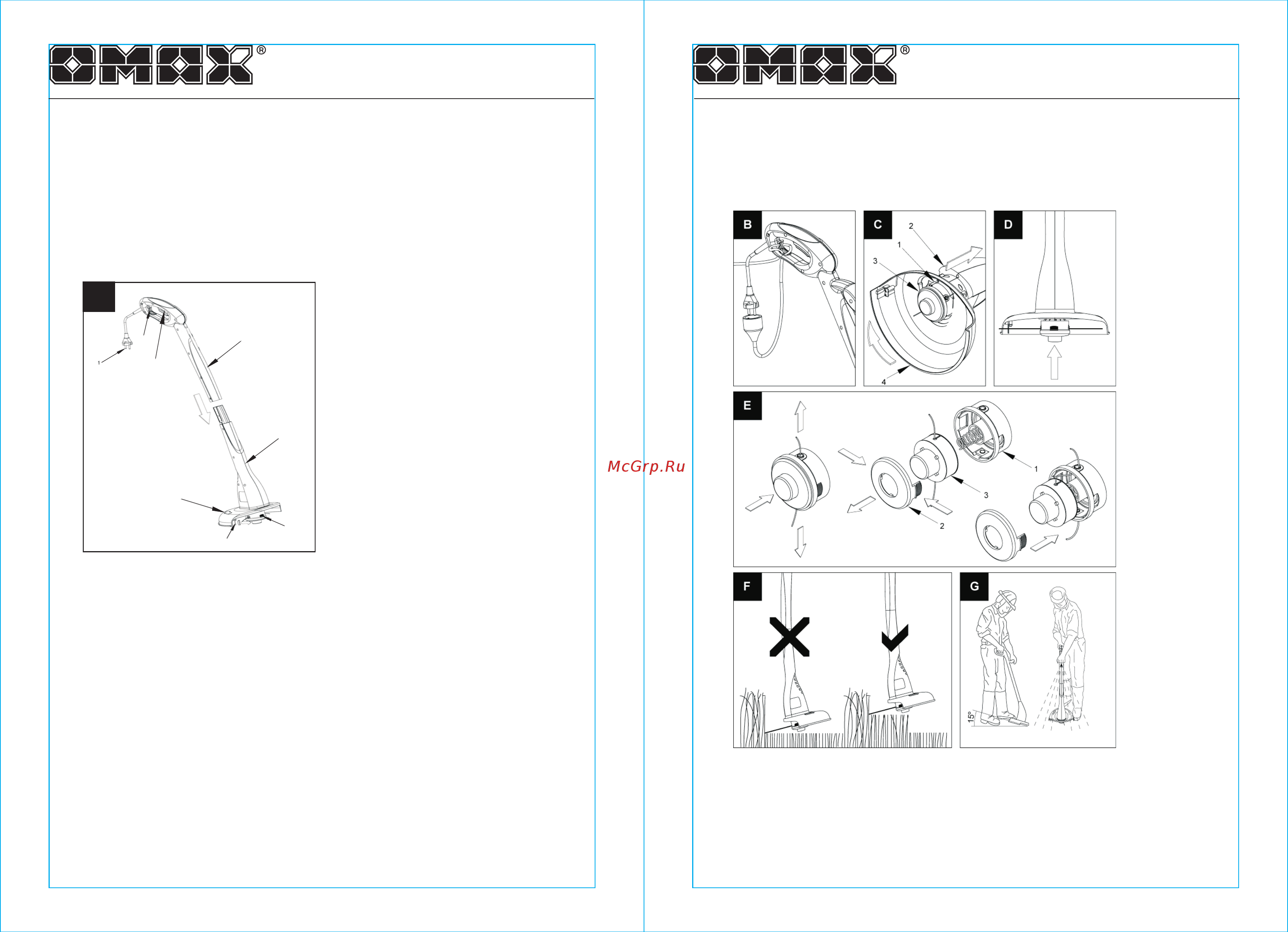

Схема триммера представлена на рисунке А. Цифрами на схеме обозначены:

1.кабель сетевого питания

2.держатель кабеля

3.пусковой выключатель

4.часть штанги 1

5.часть штанги 2

6.защитный кожух

7.держатель катушки с леской

нож для автоматического обрезания лески, расположенный на защитном кожухе

СБОРКА ТРИММЕРА

Триммер поставляется в разобранном виде. Для сборки необходимо выполнить

следующие действия:

1.Сборка штанги триммера (рис. A)

Вставьте часть штанги 2 (обозначена цифрой 5) в часть штанги 1 (обозначена

цифрой 4). Убедитесь, что кабель не будет поврежден при транспортировке.

2.Монтаж защитного кожуха (рис. C)

Совместите метки, расположенные на штанге (обозначены цифрой 2), на катушке

(обозначены цифрой 3) и защитном кожухе (обозначены цифрой 4). Вставьте

защитный кожух в штангу до упора и поверните его в направлении, указанном

стрелкой, до совмещения отверстий для винта на штанге и кожухе. Зафиксируйте

кожух винтом (обозначен цифрой 1), поставляемым в комплекте с триммером.

Внимание! Во время этой операции будьте осторожны с лезвием ножа, расположенным

на защитном кожухе (нож обозначен цифрой 8 на рисунке А). Вы можете пораниться.

Внимание! ЗАПРЕЩАЕТСЯ использовать триммер без защитного кожуха! Это жизненно

важно для вашей безопасности и безопасности других людей. Использование кожуха

также защищает Ваш триммер от случайного повреждения. Несоблюдение этого

правила безопасности не только опасно, но и аннулирует гарантию производителя.

3.Использование держателя кабеля (рис. B)

Ручка оснащена держателем кабеля, который служит для подключения

кабеля-удлинителя. Используйте держатель кабеля при работе - это обеспечит

надежную фиксацию кабеля и не позволит вилке триммера выпасть из разъема

удлинителя.

НАЧАЛО РАБОТЫ С ТРИММЕРОМ

1.До включения триммера в розетку проверьте состояние лески. Помните, что

все работы с леской необходимо проводить до включения триммера в розетку.

Убедитесь, что нейлоновая леска имеет достаточную длину. Леска должна касаться

защитного кожуха или быть немного длиннее. После включения триммера леска

будет обрезана автоматически ножом, расположенным на краю кожуха. Если леска

имеет недостаточную длину, необходимо нажать на центр держателя катушки,
