Husqvarna TS 73 R [5/9] Гайка блокирующая диск имеет левую резьбу

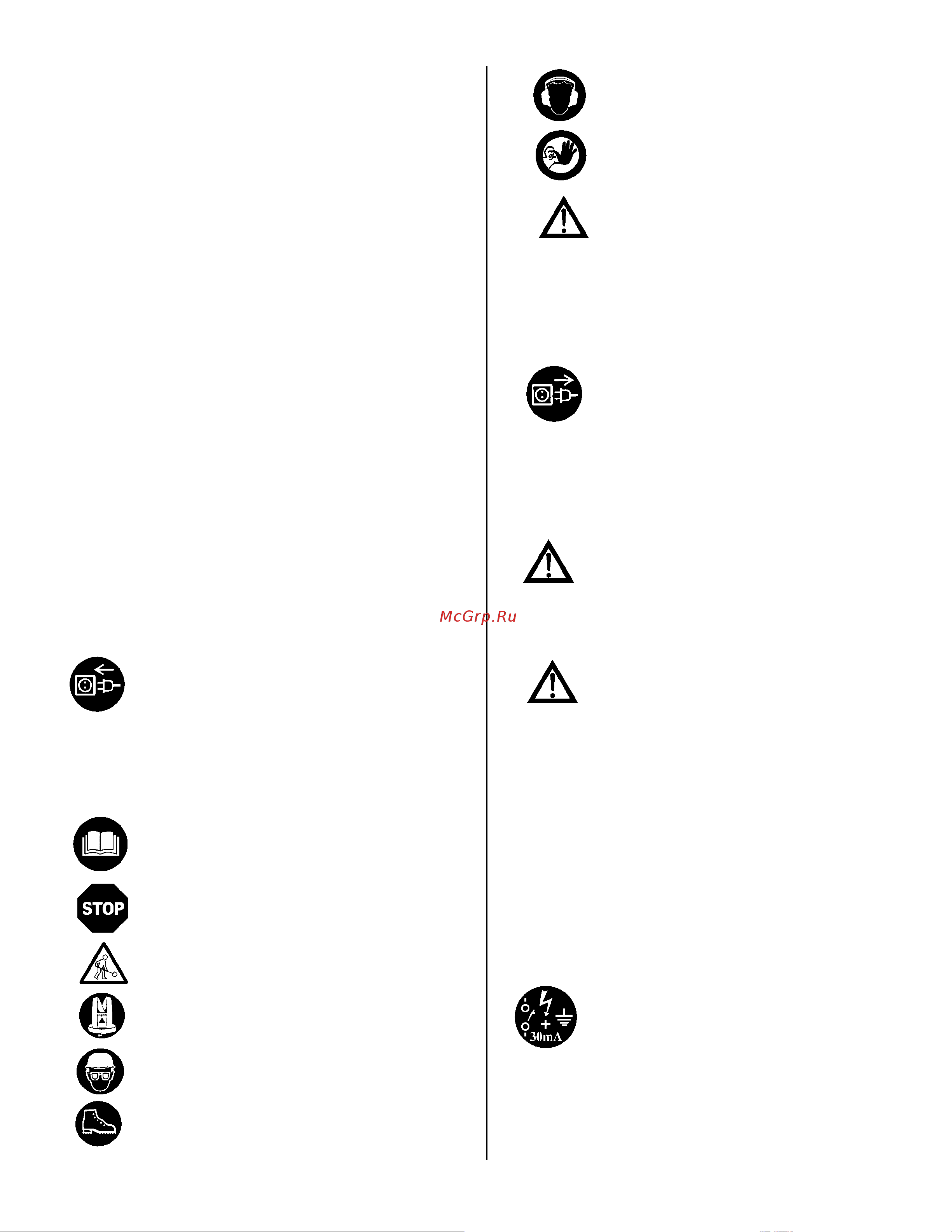

![Husqvarna TS 73 R [5/9] Гайка блокирующая диск имеет левую резьбу](/views2/2011246/page5/bg5.png)
Рис. 1
1. Шасси
2. Ножка
3. Стопор ножки
4. Водяной насос
5. Зажим блокировки
6. Стопор регулировки наклона
7. Гаечный ключ на 19 мм
8. Сливная пробка
9. Двигатель
10. Выключатель напряжения
11. Рукоятка управления
12. Дисковый кожух
13. Шина
14. Пластина
15. Ограничитель
16. Главная каретка
17. Платик с данными
18. Упор для резки под 90 °
19. Направляющая для резки под углом (дополнительно)
20. Расширитель стола
21. Резервуар
4. ТРАНСПОРТИРОВКА
• Закрепите головку машины в задней ее части, используя
зажим (A) - [
СМ. рис. 2
]
• Ослабьте два маховика (B) передних ножек, поверните
их, затем повторно затяните маховики (B) - [
рис. 3
].
• Повторите ту же самую процедуру для других ножек.
• Для установки машины на ножки, выполните эту
процедуру в обратном порядке.
Для любых действий всегда
отсоединяют машину от сети
5. ПРЕДСТАРТОВЫЕ ПРОВЕРКИ
Пожалуйста, перед первым
использованием машины
внимательно прочитайте
инструкции.
Выключите двигатель.
Рабочая зона должна быть хорошо
освещена и очищена, с нее удалены
все опасные предметы (вода,
подвешенные предметы и т.д.).
Оператор должен носить
защитную одежду,
соответствующую работе. Мы
настоятельно рекомендуем носить
защитные очки и наушники.
Защитные наушники используйте
Обязательно.
Люди, не вовлеченные в работу,
должны покинуть рабочую зону
Не используйте диски,
максимальная рабочая скорость
которых меньше, чем скорость
вала.
6. УСТАНОВКА ДИСКА
Отключите машину, отсоединив
питающий кабель.
• Открутите два барашка (C), удалите их, а затем
снимите кожух - [
рис. 4
].
• Используя гаечный ключ на 19 мм, отвинтите
зажимную гайку (D) диска - [
рис. 5
].
Гайка, блокирующая диск, имеет
левую резьбу.
• Снимите прижимную пластину (E) и установите диск.
Следите, чтобы направление
вращения вала совпадало с
направлением стрелки на диске.
Убедитесь в чистоте
сопрягаемых поверхностей
фланцев, диска и вала.
• Проверьте центровку диска по пластине (F) - [
СМ. рис.
6
]
• Установите на место прижимную пластину (E) и
зажмите гайку (D).
• Установите защиту, зажмите барашки (C).
7. ЭЛЕКТРОБЕЗОПАСНОСТЬ
- электробезопасность: Работайте на
этой машине только с прерывателем
питания на 30 mA с оборудованным
заземлением. При необходимости
замены смотрите наш каталог по
соответствующим моделям.
- используйте RCCB правильно, включая его
регулярные испытания. Для инструментов,
снабженных RCCB, встроенным в кабель или
