Husqvarna DS 450 [5/12] Что есть что на стенде
![Husqvarna DS 450 [5/12] Что есть что на стенде](/views2/2011248/page5/bg5.png)
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------

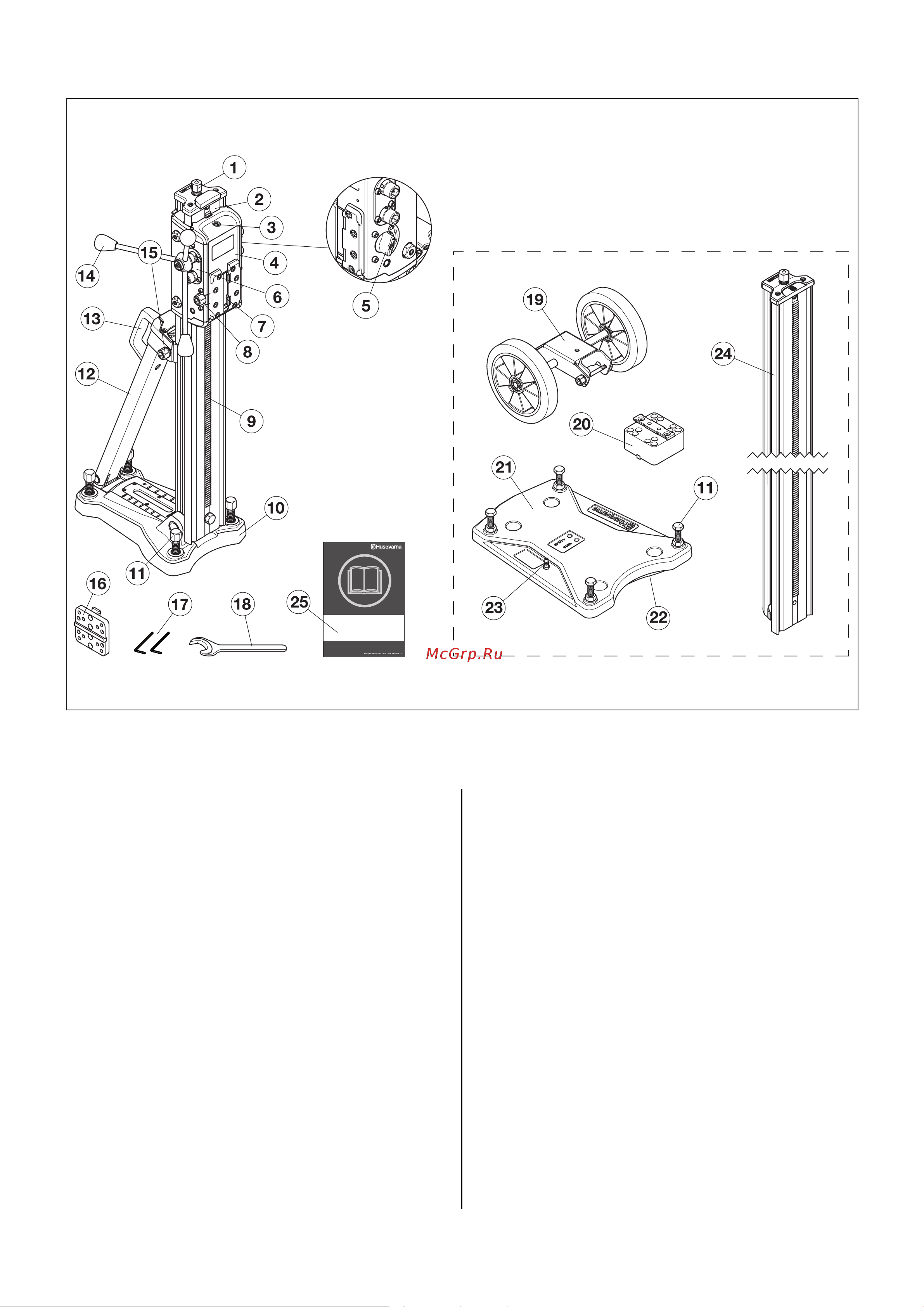

КОМПОНОВКА УЗЛОВ
------------------------------------------------------------------------------------------------------------------------------------------------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ----------------------------------------------------------------------------------------------------------------------
Что есть что на стенде?
1. Распорный винт
2. Колонка
3. Индикатор уровня
4. Каретка
5. Фиксатор каретки
6. Редуктор
7. Захват быстроразъёмного соединителя
8. Головка фиксатора пластины БРС
9. Зубчатая рейка
10. Опорная плита
11. Нивелировочные винты
12. Стойка - Стабилизатор
13. Ручка для переноса
14. Рукоятка подачи
15. Винт фиксации наклона колонки
16. Пластина БРС
17. Шестигранник (5 мм, 6 мм)
18. Рожковый гаечный ключ, NV 24
19. Колеса (àêñåññóàð)
20. Проставка для увеличения диаметра сверления
(аксессуар)
21. Вакуумная пластина (аксессуар)
22. Прокладка под вакуумное крепление опоры
23. Штуцер для подключения вакуумного насоса
24. Колонка 2 м. (аксессуар)
25. Руководство Оператора
5
Содержание
- Ds 450 1
- Руководство оператора 1
- Значение символов 2
- Символы в руководстве 2
- Символы на машине 2
- Значение символов 3
- Компоновка машины 3
- Представление 3
- Сборка и настройка 3
- Содержание 3
- Техника безопасности 3
- Технические данные 3
- Техническое обслуживание 3
- Дополнительные принадлежности 4
- Представление 4
- Сверлильный стенд ds 450 4
- Компоновка узлов 5
- Что есть что на стенде 5
- Используйте здравый смысл 6
- Перед началом использования нового стенда 6
- Средства личной защиты 6
- Техника безопасности 6
- Безопасность рабочего места 7
- Использование и уход 7
- Личная безопасность 7
- Общие меры предосторожности 7
- Техника безопасности 7
- Транспортировка и хранение 7
- Крепление на вакуумную плит 8
- Крепление на резьбовую шпильку с контргайкой и шайбой 8
- Крепление стенда 8
- Сборка и настройка 8
- Установка на анкер 8
- Настройка угла наклона колонки 9
- Перед сверлением 9
- Сборка и настройка 9
- Установка двигателя 9
- Замена бурильной колонк 10
- Сборка и настройка 10
- Транспортировочные колеса 10
- Ежедневное обслуживание 11
- Настройка каретки 11
- Обслуживание стенда 11
- Очистка и смазывание 11
- Ремонт 11
- Техническое обслуживание 11
- Ds 450 12
- Габариты 12
- Декларация соответствия требованиям ec 12
- Диаметр сверления макс мм 12
- Технические данные 12
- Только для европы 12
- Характеристики 12
