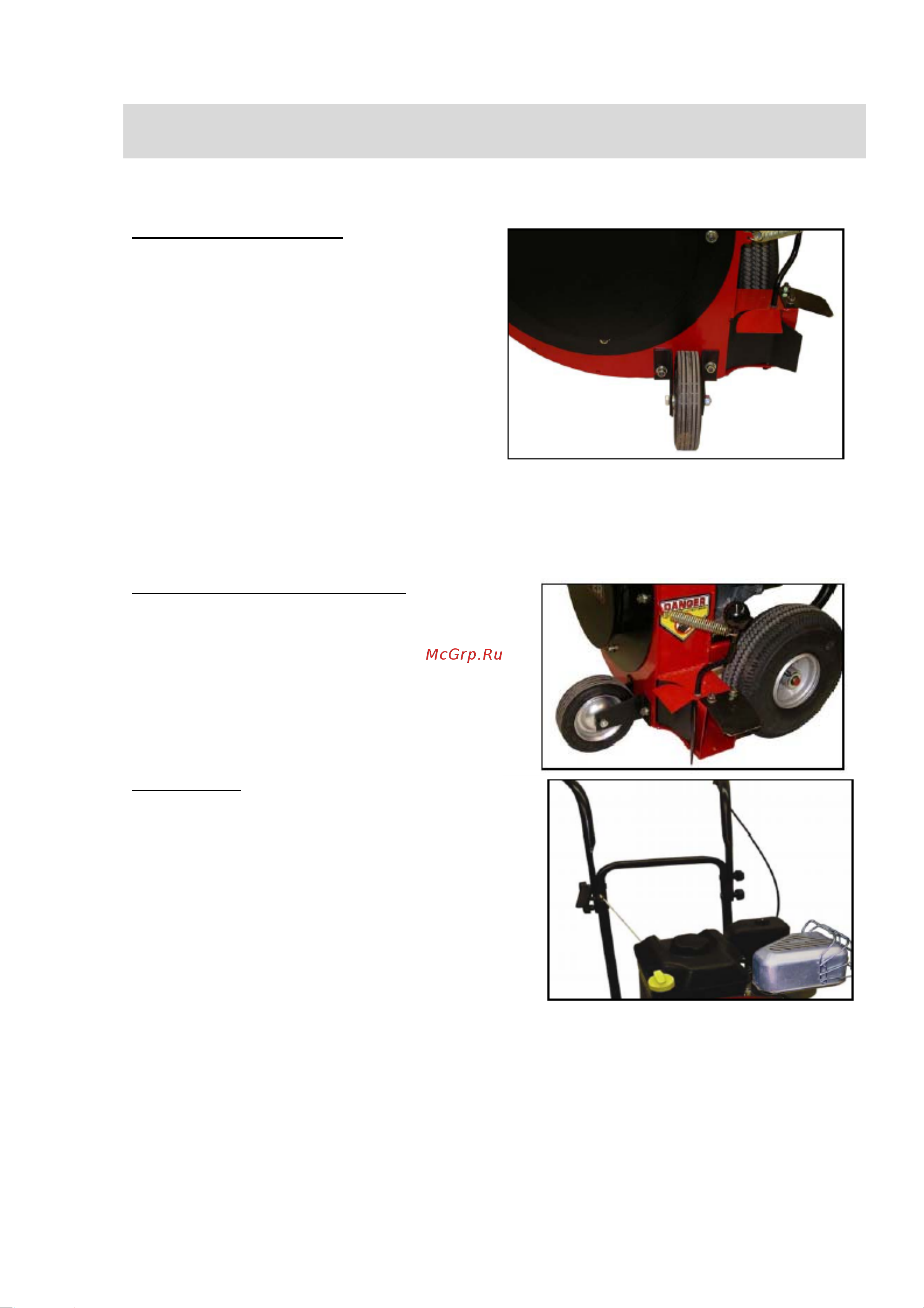

3 Сборка устройства
Примечание: Сверяйтесь, пожалуйста, со списком запчастей для правильной идентификации и установки
деталей.
СБОРКА ПЕРЕДНЕГО КОЛЕСА
• Соедините левый и правый кронштейны для
ролика с роликовым колесом с помощью 3/8 х 2-1/4
болта и стопорной гайки. Пропустите болт через
отверстие в кронштейне. Наденьте на болт колесо.
Наденьте второй кронштейн на болт. Зафиксируйте
стопорной гайкой. Не затягивайте слишком сильно.
Колесо должно вращаться свободно. Наденьте
кронштейны на штифты с резьбой, расположенные
около выпуска в передней части машины.
Поместите плоскую шайбу и разрезную стопорную
шайбу на каждый штифт. Примечание:
Скошенный край монтажного кронштейна
должен быть направлен вверх, отверстия
должны быть внизу. Зафиксируйте двумя
шестигранными гайками 5/16-18. Не затягивайте
слишком сильно.
• Проверьте вертикальность установки роликового
колеса (развал), при необходимости отрегулируйте,
затем затяните гайки.
БОКОВОЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ
• Закрепите боковой воздушный отражатель на
верхней части выпускного канала, совместив
отверстия в отражателе с резьбовыми штифтами
на сопле канала. Зафиксируйте двумя
шестигранными гайками 5/16-18 с разрезными
стопорными шайбами. Примечание: отражатель
должен быть наклонен вниз.
СБОРКА РУЧКИ
• Верхние ручки в состоянии поставки находятся в
сложенном для хранения положении. Чтобы
разложить их, освободите две резьбовые головки и
поверните ручки в рабочее положение. Верхние
ручки фиксируются четырьмя резьбовыми
головками. Пропустите два болта 5/16-18 с
изогнутой головкой сквозь ручки непосредственно
под двумя транспортировочными головками.
Поместите на каждый болт по одной стопорной
шайбе с внутренними зубцами. Накрутите головки
на болты с изогнутой головкой. Надежно затяните
все четыре головки.
Сборка завершена. Теперь ваше устройство готово для запуска и проверки на правильность
функционирования. Могут понадобиться некоторые минимальные завершающие настройки; смотрите
раздел данной инструкции, посвященный техобслуживанию.
