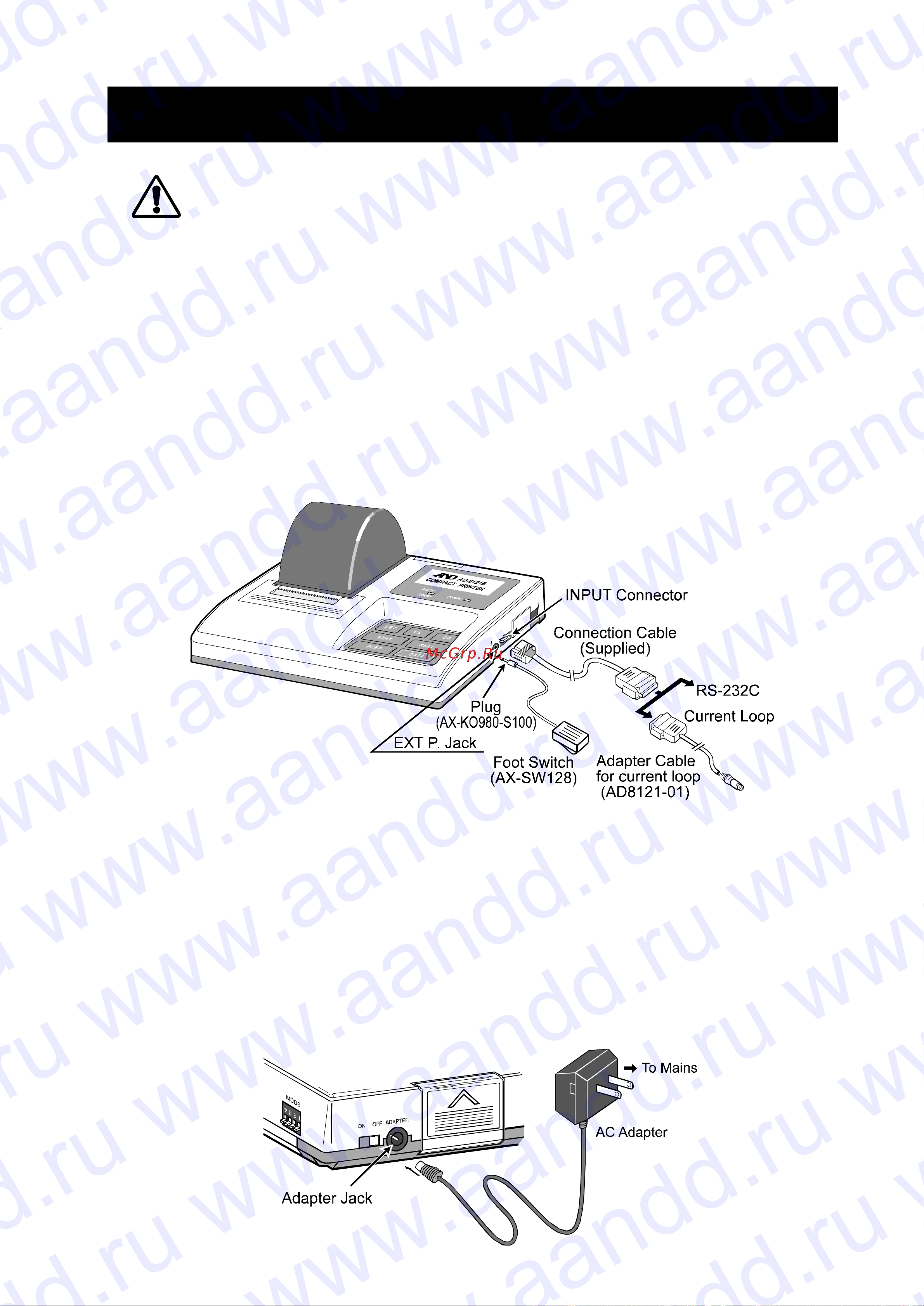

7. Монтаж

Прежде чем подключить принтер к какому-либо устройству, убедитесь, что

питание, как принтера, так и устройства отключено.

1. Подключение устройства

Для передачи данных через серийный интерфейс RS-232C, вставьте коннектор (25-pin) на

конце соединительного кабеля в выходной разъем устройства, а меньший коннектор

вставьте во входной разъем принтера.

Для передачи данных через токовую петлю используйте кабель адаптера AD8121-01 и

соединительный кабель. Установите DIP-переключатель No.4 в позицию ON (токовая петля).

(См. "9-1 DIP-переключатели").

(Установите скорость передачи данных устройства равной 2400 бит/сек.)

2. Подключение ножного выключателя (AX-SW128)

Для получения данных с помощью ножного выключателя, подключите штекер к

ножному выключателю, а затем вставьте его в разъем EXT P. Ножной выключатель

будет работать так же, как клавиша DATA на клавиатуре принтера.

(Штекер: AX-KO980-S100, Ножной выключатель: AX-SW128)

3. Подключение сетевого адаптера

Для работы через сетевой адаптер подключите его в гнездо на задней панели принтера.
