ВЫСОТОРЕЗ POWER PRUNER™
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

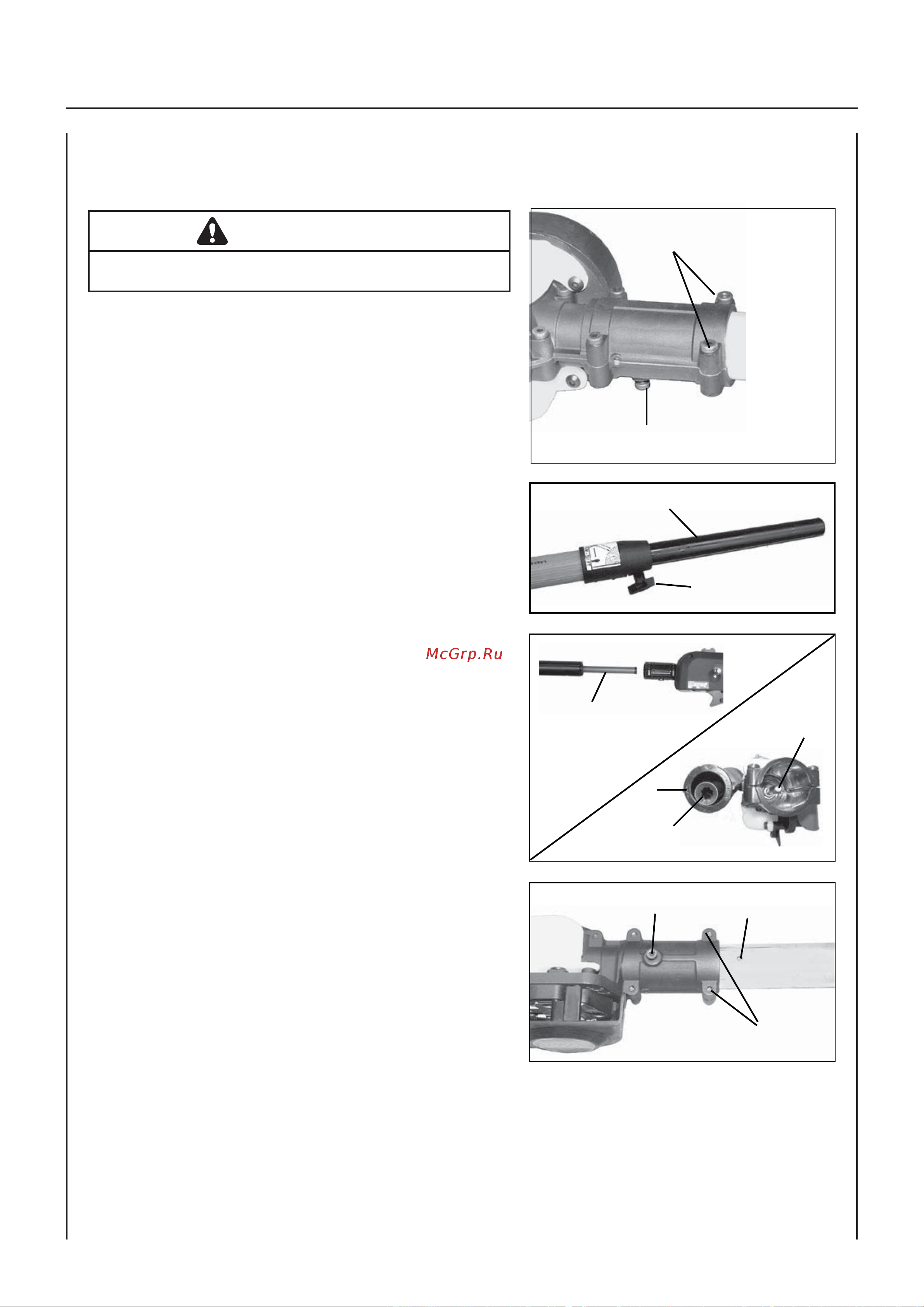

УСТАНОВКА РЕЖУЩЕЙ ГАРНИТУРЫ НА ВЕДУЩИЙ ВАЛ
ПРЕДУПРЕЖДЕНИЕ!
Пильная цепь острая! Всегда надевайте перчатки при сборке,
иначе могут последовать серьезные травмы.
1. Раскрутите 2 винта (С) и фиксирующий винт (D) на режу-
щей гарнитуре.
2. Раскрутите зажимную кнопку (Е) поворачивая её против
часовой стрелки.
3. Вытяните верхнюю трубку (F) из нижней стекловолокон-
ной нижней трубки на 127-152 мм, затем вставьте её (F)
обратно в стекловолоконную нижнюю трубку, удерживая
внутренний ведущий вал (G).
4. Подравняйте края (J) верхней трубе и стыки на режущей
гарнитуре.
5. Соедините фиксирующий винт (D) режущей гарнитуры и
отверстие (I) в верхней трубе.
6. Затяните фиксирующий винт (D). Затяните 2 винта режу-
щей гарнитуры.
7. Вытяните верхнюю трубку до желаемой длины. Затяните
центральную зажимную кнопку (Е) по часовой стрелке.
D
C
E
F
G
H
G
J
C
I
D
