Перед началом работы

Сборка

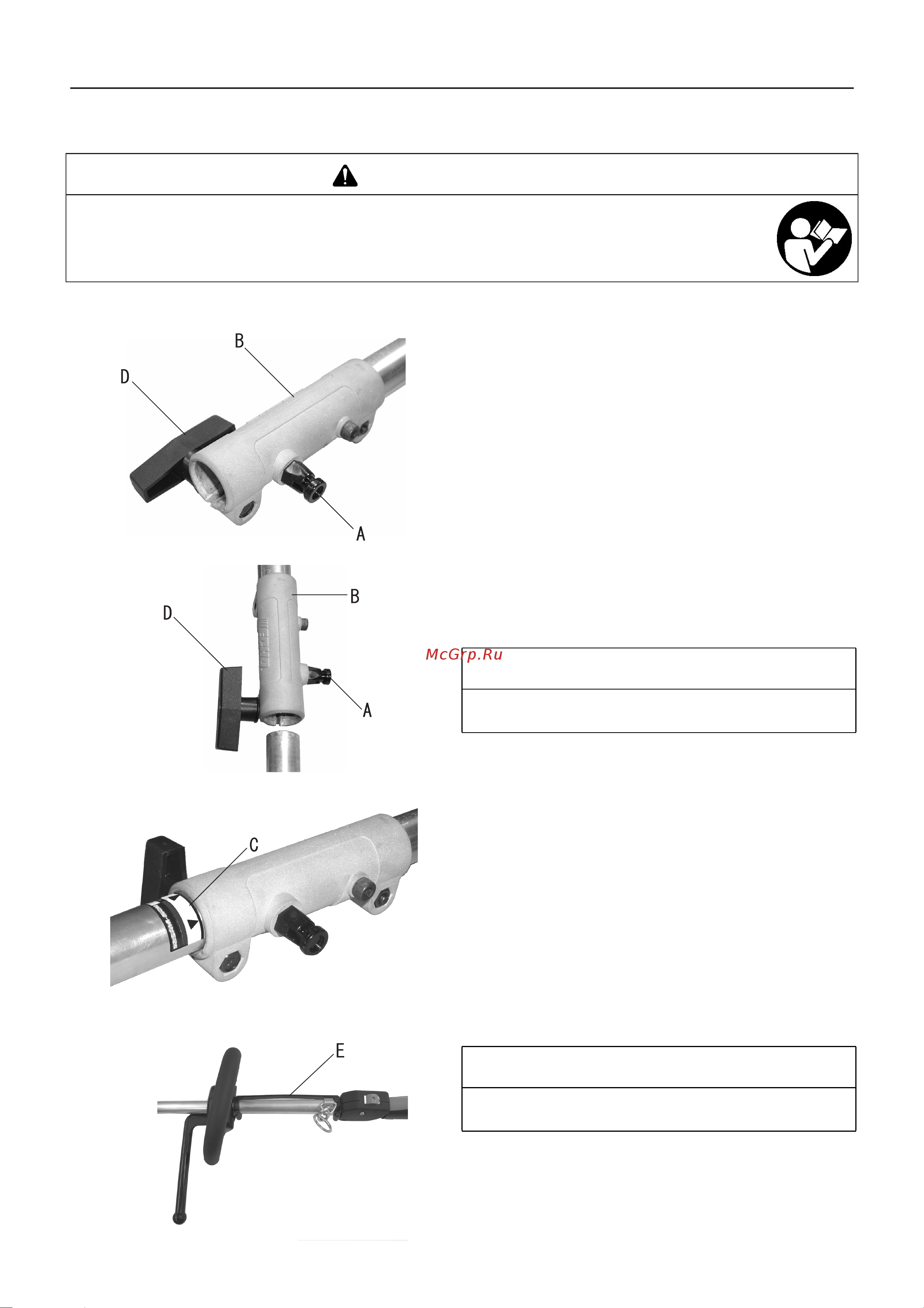

Установка вала привода гарнитур

1. Положить силовую головку в сборе с валом на ровную

поверхность.

2. Извлечь центровочный штифт (А) и повернуть против

часовой стрелки на 1/4 в положение блокировки.

3. При необходимости снять снять картонную прокладку.

4. Осторожно вставить узел вала привода гарнитуры в

муфту (В) по линии сборки (С) на наклейке так, чтобы

внутренний нижний вал

вошел в зацепление с гнездом

квадратного сечения верхнего приводного вала.

5. Повернуть центровочный штифт (А) по часовой стрелке

на 1/4 оборота, чтобы он вошел в отверстие нижнего ва-

ла. Поворачивая нижний приводной вал, обеспечить

полную посадку центровочного штифта. Центровочный

штифт должен заподлицо войти в муфту. Полное заце-

пление предотвратит дальнейшее проворачивание ва

ла.

6. Зафиксировать узел верхнего вала в муфте, затянув

стопорную головку (D).

7. Снятие выполняется в обратном порядке.

Регулировка рукоятки

ПРЕДУПРЕЖДЕНИЕ

Внимательно прочитайте руководство по эксплуатации, чтобы правильно собрать изде-

лие.

 Эксплуатация неправильно собранного изделия может привести к несчастному случаю или тяжелой

травме.

ПРИМЕЧАНИЕ

Корпус нижнего подшипника и узел головки должны распо-

лагаться на одной линии с двигателем.

ПРИМЕЧАНИЕ

Хомут (Е) показывает минимальное расстояние для уста-

новки передней рукоятки.
