Для активных колонок сабвуфера и сателлита.
1) Соедините один конец соединительного кабеля к «Выходу левого / правого
каналов» (Output Left / Right) (с помощью стерео разъема или разъема «XLR»)
микшера, а другой конец кабеля - с «Входом левый / моно» (Left / Mono Input)
(COMBO) активного сабвуфера; второй соединительный кабель соедините с
«Левым выходом» (Left Output) сабвуфера (стерео / моно - разъем или разъем
«XLR») и с «Линейным входом» (Line Input) (СОМВО) активного сателлита
(посредством стерео разъема или разъема «XLR»).
1. Соедините силовой шнур с сетевой розеткой.
2. Сначала включите ваш микшер, а затем корпуса активных колонок.
3. Выведите регулятор громкости в сторону увеличения для корпусов актив-
ных колонок.
4. Используйте функцию «предмикшерный контроль» (пре-фейдер, PFL) для
получения должного уровня входного сигнала для микшера и установите
регулятор «Ос-
новного микса»
(Main Mix Level)
для управления
уровнем выходно-
го сигнала.
5. После пользова-
ния, сначала вы-
ключите активные
колонки, а затем
микшер (рис. 4).

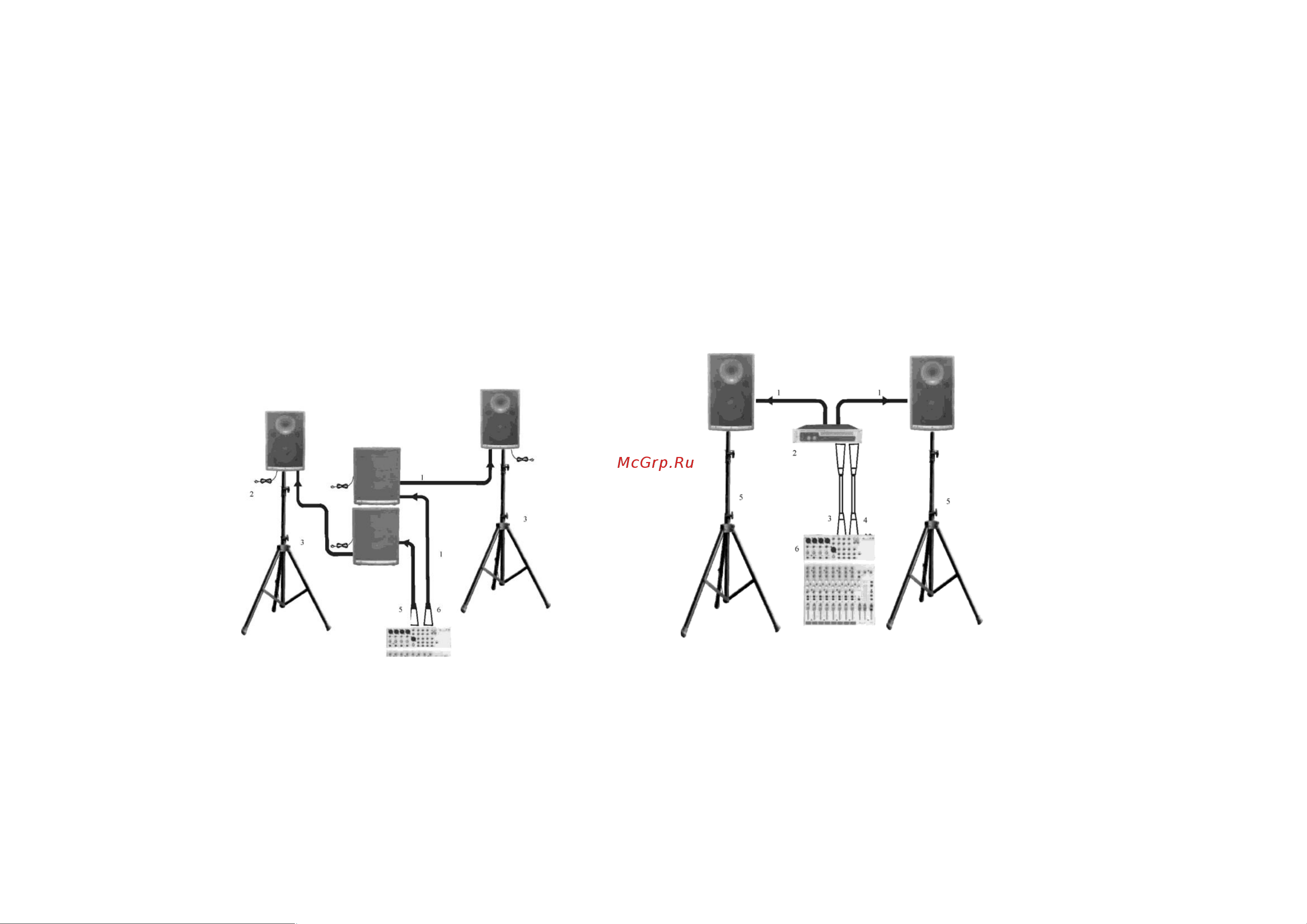

Пояснения к рис.4:
1 - соединительный
кабель;
2 - силовой шнур;
3 - монтаж на треноге;
4 - соединительный кабель;
5 -6- левый и правый выход основного «микса» (микшированного сигнала);
-8-
1.Подключение пассивной акустической колонки.
Выполняйте все первоначальные соединения при отключенном обору-
довании и убедитесь, что все регуляторы основной громкости выставлены в
минимальное положение.
- Для пассивных колонок полного диапазона.
1) Подсоедините один конец кабеля колонки к «Выходу канала «А» / ка-
нала «В» (Output ch A/ch B) или к соединительной клемме вашего стереофони-
ческого усилителя мощности, а другой конец - к входному разъему корпуса ва-
шей колонки.
2)Выполните другие соединения согласно показанному на схеме (рис. 1).
3)Сначала включите ваш микшер, затем стереофонический усилитель мощно-
сти.
5)Поверните в сторону увеличения регуляторы громкости вашего усилителя и
установите их на уровень 70%.
Используйте функцию «пред-
микшерный контроль» (пре-
фейдер, PFL) для получения
должного уровня входного сиг-
нала на микшер и установите
регулятор «Основного уровня
микширования» (Main Mix
Level) для управления уровнем
выходного сигнала.
6)После пользования, сначала
выключите ваш стереофониче-
ский усилитель мощности, затем
микшер.
Пояснения к рис.1:
1 - кабель звуковой колонки;
2 - стереофонический усилитель мощности;
3 - выход левого основного «микса» (микшированного сигнала);
4 - выход правого основного «микса»;
5 - монтаж на треноге;
6 - микшер.
