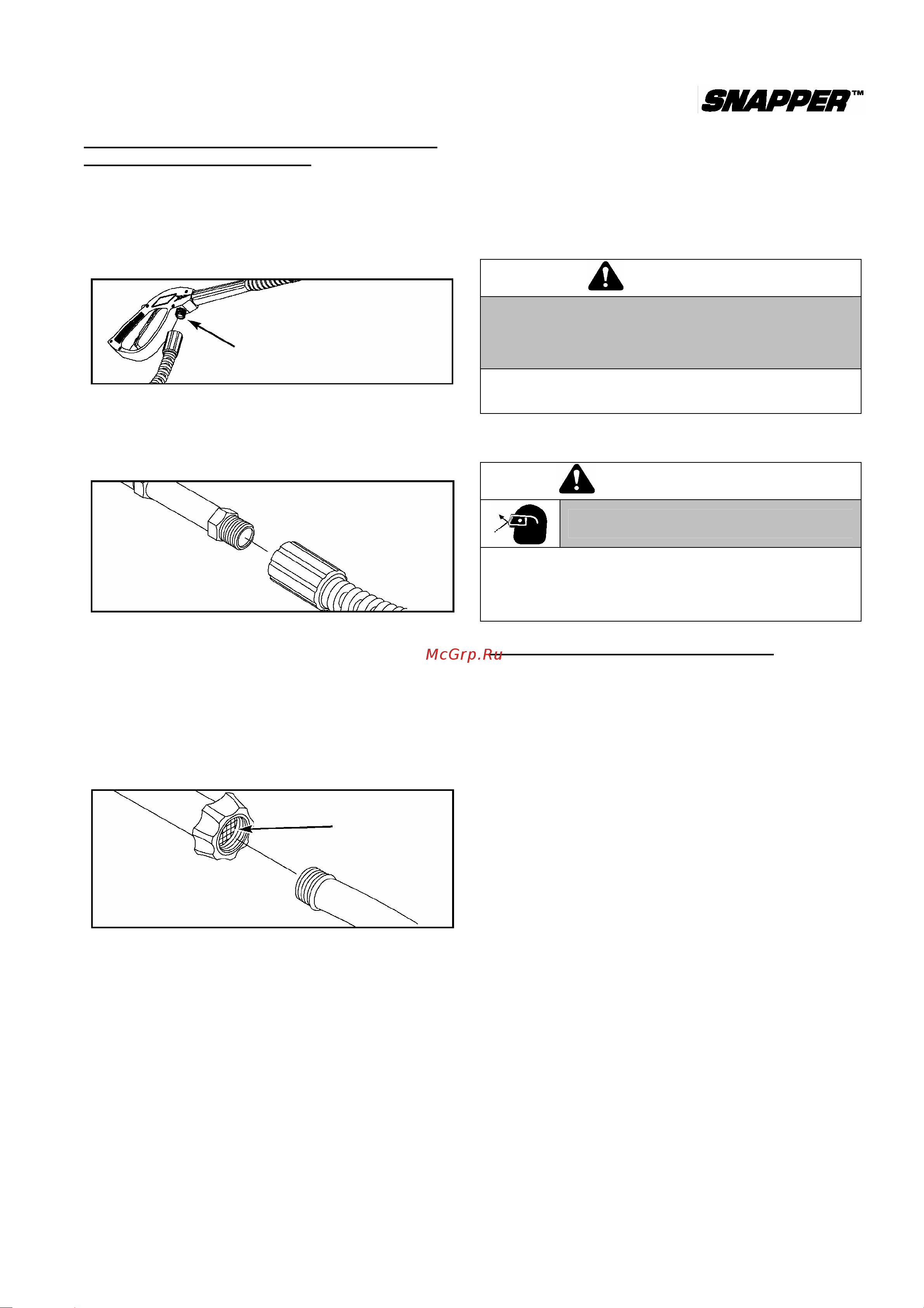

7
СБОРКА
Подсоединение шланга высокого давления и
шланга подачи воды к помпе
ВАЖНО: Во избежание повреждения помпы, вы должны
подсоединить копье к водяному пистолету и
подсоединить все шланги прежде, чем Вы запустите
двигатель.
1. Размотайте шланг высокого давления и установите
один конец шланга в основание водяного пистолета
(рис. 4). Затяните рукой.
Рис. 4. Подсоединение шланга высокого давления к
водяному пистолету
2. Установите другой конец шланга высокого давления
к выпускному отверстию мойки (рис. 5). Затяните
рукой.
Рис. 5. Подсоединение шланга высокого давления к
выпускному отверстию мойки
3. Перед тем, как подсоединить шланг подачи воды к
впускному отверстию мойки, осмотрите
фильтрующую сетку (рис. 6). Очистите сетчатый
фильтр, если он содержит загрязнения, или
замените его, если он поврежден. См. раздел
«Обслуживание». НЕ ЗАПУСКАЙТЕ мойку высокого
давления, если поврежден впускной сетчатый
фильтр.
Рис. 6. Место подсоединения шланга подачи воды к
впускному отверстию
4. Пустите воду в шланг подачи воды на 30 секунд,
чтобы удалить загрязнения.
ВАЖНО: Не используйте для всасывания стоячую воду.
Мойка должна всасывать только холодную воду,
имеющую температуру не более 40°.
5. Подсоедините шланг подачи воды (не
превышающий длину 15 м) к впускному отверстию.
Затяните рукой (рис. 6).
ОСТОРОЖНО
Должно быть по меньшей мере 3 метра свободного
шланга подачи воды между впускным отверстием мойки
и любым устройством, перекрывающим поток воды,
таким как Y-коннектор или другой тип перекрывающих
клапанов.
• Несоблюдение данного правила может привести к
повреждению оборудования и отказу в гарантийном
ремонте.
6. Включите подачу воды и нажмите курок водяного
пистолета, чтобы из помпы вышел воздух и примеси.
ПРЕДУПРЕЖДЕНИЕ
Струя высокого давления может вызвать
отброс кусков краски и других частиц.
• ВСЕГДА надевайте средство защиты для глаз при
использовании данного оборудования или находясь
вблизи места, где работает данное устройство.
• Перед тем, как запустить мойку, убедитесь, что Вы
надели средство защиты для глаз.
Проверки перед запуском двигателя
Проверьте правильность сборки устройства, чтобы
убедиться, что Вы выполнили все нижеперечисленные
пункты:
1. Убедитесь, что рукоятка находится на месте и
плотно зафиксирована.
2. Проверьте, чтобы масло было залито в картер
двигателя до требуемого уровня.
3. Залейте рекомендованный бензин в топливный бак.
4. Проверьте, чтобы соединения шлангов были хорошо
затянуты.
5. Проверьте, чтобы в шланге высокого давления не
было повреждений, порезов или перегибов.
6. Обеспечьте правильную подачу воды с
необходимым напором.
7. Убедитесь, что Вы прочли «Правила безопасности»
и «Использование мойки» перед тем, как начать
работу.
Место подсоединения шланга
высокого давления
Впускной сетчатый
ф
ильт
р
