Timberk THC WS1 9M [8/20] Внимание

Модели THC WS1 6M, THC WS2 6M AERO

1. Тепловая завеса рассчитана на подключение стационарно к элек-

трической сети переменного тока с однофазным напряжением 220В

(допустимые колебания напряжения от 198В до 242В) и контуром за-

земления.

2. Перед подключением завесы к электрической сети необходимо

произвести подключения выносного пульта управления, для этого не-

обходимо:

- отвернуть винт на пульте управления,

- снять верхнюю крышку и панель пульта,

- закрепить пульт на стене,

- подключить к клеммной колодке пульта кабель управления, выведен-

ный из завесы, в соответствии со схемой, указанной на рис. 6 и на

корпусе завесы.

- установить панель и верхнюю крышку (инструкция по установке пуль-

та и комплект крепежа прилагаются).

3. Подключение к стационарной электросети производится в соответ-

ствии со схемой, указанной на рис. 6 и на корпусе завесы.

4. Жилы кабеля, идущего от источника питания необходимо соединить

с жилами силового кабеля, выведенного из корпуса завесы с помощью

клеммной колодки или специальных соединительных зажимов, обеспе-

чивающих надежную изоляцию и фиксацию проводов (в комплект по-

ставки не входят).

ВНИМАНИЕ!

1. Электрический провод, подводимый к завесе от

щита питания должен иметь сечение жилы не менее

2,5 мм2 (для медного провода).

2. В щите питания должен быть установлен авто-

матический выключатель, рассчитанный на номи-

нальный ток 25А, для защиты электропроводки от

перегрузок.

ВНИМАНИЕ!

Пульт управления должен располагаться вне зоны

воздушного потока завесы, иначе работа терморегу

лятора будет зависеть от температуры воздушного

потока.

ВНИМАНИЕ!

Работы по подключению пульта производить до

подключения завесы к стационарной электросети,

иначе кабель управления будет находиться под на

пряжением.

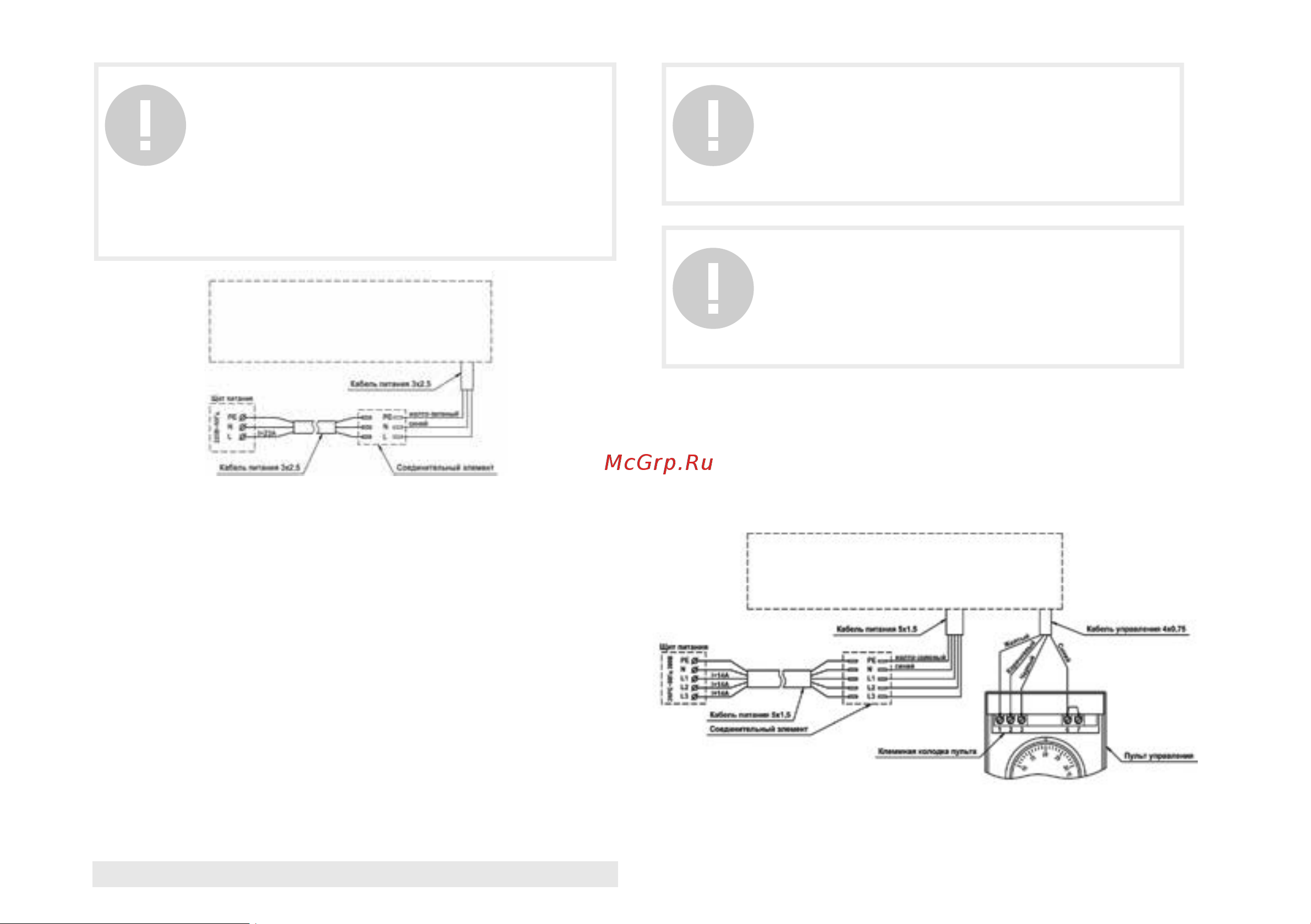

Рис. 5

Рис. 6
