u
Если соединительный уголок сидит свободно, устано-
вите винт
Fig. 7 (10)
.
Указание
u
Во избежание вибрационного шума не допускайте
контакта скобки или винтов с расположенными сзади
трубками!
С передней стороны устройства:

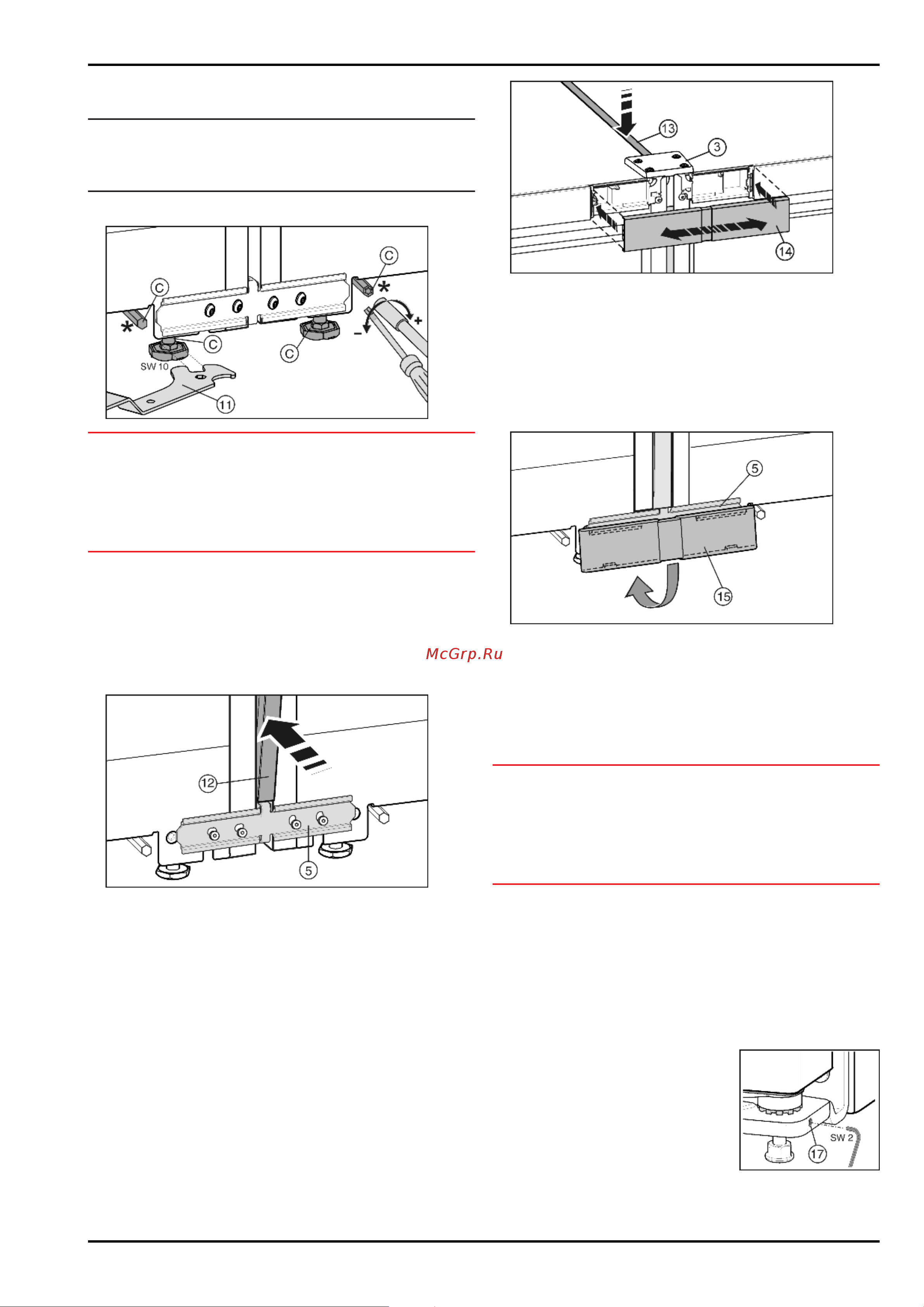

Fig. 8
ВНИМАНИЕ
Опасность повреждения роликовых подставок!
u
При выравнивании устройства по задним ножкам не
использовать аккумуляторный винтоверт, в противном
случае это приведет к повреждению механизма регули-
рования высоты или отделению регулировочной рейки.
Изменять положение ножек вручную.
Передние установочные ножки можно отрегулировать с
помощью вильчатого ключа
Fig. 8 (11)
из комплекта
поставки, задние установочные ножки* — с помощью
отвертки Torx® 25.
u
Закрутите средние установочные ножки
Fig. 4 (C)
,
чтобы они не касались пола.
u
Выровняйте комбинацию с помощью внешних устано-
вочных ножек
Fig. 4 (B)
.
Fig. 9
Перед установкой планки из нержавеющей стали
Fig. 9 (12)
сведите обе перемычки вместе по всей длине.
Так планка легче войдет в зазор. Для вдавливания планки
используйте мягкую ткань, чтобы не допустить образ-
ования вмятин на ее поверхности. Планку следует вдавли-
вать аккуратно и прямо, чтобы получить оптимальное
соединение.
u
Вдавите длинную планку из высококачественной стали
Fig. 9 (12)
в вертикальную щель на передней стороне.
Обратите внимание, что планка опирается на соедини-
тельный лист
Fig. 9 (5)
.
u
Снимите защитную пленку с декоративной планки.*
Fig. 10
u
На верхней стороне вдавите в щель короткую планку
Fig. 10 (13)
. Планка должна быть заподлицо с крышкой
Fig. 10 (3)
устройства на передней кромке.
u
Защелкните крышку
Fig. 10 (14)
на еще открытом
промежутке обеих заглушек участков обслуживания.
Следите за тем, чтобы наружные стороны крышки
заканчивались вровень с заглушками участков обслу-
живания. Для этой цели крышка сделана выдвижной.
Fig. 11
u
Насадите нижнюю крышку
Fig. 11 (15)
сверху на соеди-
нительный лист
Fig. 11 (5)
и зафиксируйте снизу.
u
Подключите комбинацию к электросети в соответствии
с руководством по обслуживанию.
Устройства с модулем IceMaker:
u
Подсоедините устройство к водопроводной сети в соот-
ветствии с руководством по обслуживанию
ВНИМАНИЕ
Опасность повреждения при перемещении комбинации
SBS!
Собранная комбинация SBS отличается большим весом.
При неправильном перемещении на устройстве могут
появиться вмятины.
u
Соблюдайте указания по перемещению (см. выше).
u
Осторожно переместите комбинацию устройств в пред-
усмотренное для нее место.
u
При необходимости повторно выровняйте комбинацию с
помощью установочных ножек.
u
Опустите средние установочные ножки
Fig. 4 (C)
пока
они не соприкоснуться с полом.
u
После этого подоприте подпорками дверь: Опустите
установочные ножки
Fig. 4 (A)
на опорном кронштейне
до их соприкосновения с полом, после этого поверните
их на 90°.
Дверцы можно отрегулиро-
вать по высоте с помощью
внешних нижних крон-
штейнов:
u
Немного выкрутите устано-
вочный винт
Fig. 12 (17)
(максимум на один оборот).
Fig. 12
Монтаж «бок о бок»
4 * Наличие в зависимости от модели и комплектации
