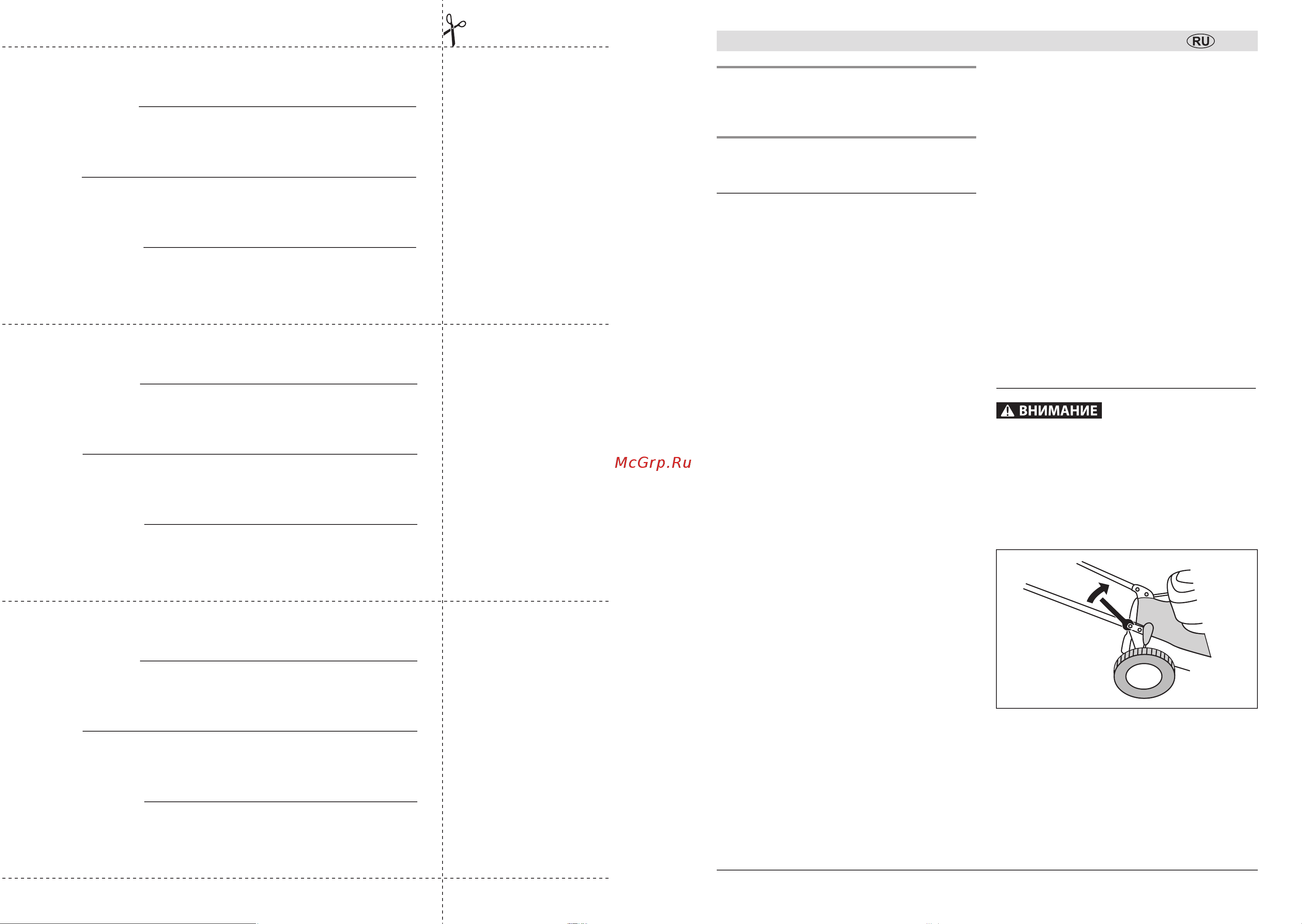

www.zubr.ru
Газонокосилка бензиновая
|
5
Инструкции
по применению
Устройство
1 Травосборник (кроме ГКБ-510)
2 Рукоятка верхняя
3 Рычаг включения муфты движения
(кроме ГКБ-510)
4 Рычаг тормоза
5 Держатель рукоятки стартера
6 Рукоятка стартера
7 Рычаг управления воздушной заслонкой
8 Винт-барашек
9 Регулятор высоты кошения
10 Рукоятка нижняя
11 Отверстие выброса травы
с крышкой (только для ГКБ-510)
12 Горловина заправки масла
13 Крышка топливного бака
14 Свеча зажигания с проводом
15 Воздушный фильтр
16 Колесо
17 Кожух направляющий
18 Вставка для мульчирования (кроме ГКБ-510)
19 Крышка
20 Отверстие
21 Штуцер (для ГКБ-510СТ)
Газонокосилка представляет собой изделие
для кошения травы, состоящее из корпуса, дви-
гателя внутреннего сгорания, механизма при-
вода режущего инструмента и самого режущего
инструмента.
Двигатель внутреннего сгорания – одноцилин-
дровый, четырехтактный, бензиновый, карбю-
раторный, с раздельными системами питания
и смазки.
Коленчатый вал, приводимый во вращение воз-
вратно-поступательным движением поршня,
передает крутящий момент на режущий инстру-
мент через ременную передачу (в ГКБ-510 –
прямая передача). Такая конструкция облегчает
режим работы двигателя при повышенных на-
грузках на режущий инструмент, особенно при
контакте с препятствием.
Система зажигания состоит из маховика с ин-
дукционным элементом, блока зажигания, выра-
батывающего высоковольтный импульс, и свечи
зажигания.
В качестве режущего инструмента установлен
двухлопастной металлический нож. Для защиты
оператора все движущиеся и нагревающиеся
части привода закрыты корпусом.
Конструкция изделия позволяет организовать
либо выброс срезаемой травы в сторону, либо
сбор травы в травосборник (кроме ГКБ-510),
либо мульчирование (измельчение) и высыпа-
ние обратно на газон (кроме ГКБ-510).
В косилках ГКБ-460СТ и ГКБ-510СТ реализова-
на функция самостоятельного движения, кото-
рая облегчает перемещение косилки по газону.
Сборка
При любых операциях с изделием (сборка/
разборка, снятие/установка элементов, за-
правка топливом и маслом, очистка режу-
щего инструмента и нижней части корпуса)
убедитесь, что двигатель остановлен и рычаг
тормоза отпущен, и ОБЯЗАТЕЛЬНО снимите
высоковольтный провод со свечи зажигания.
Соберите рукоятку:
` установите рукоятку 10 на изделие и прикре-
пите болтами к кронштейнам корпуса;
` отщелкните ручки 8 и установите верхнюю ру-
коятку 2 в отверстия нижней части;
` закрепите ее, защелкнув ручки 8.
Вытяните трос стартера и пропустите его через
держатель 5.

Содержание
