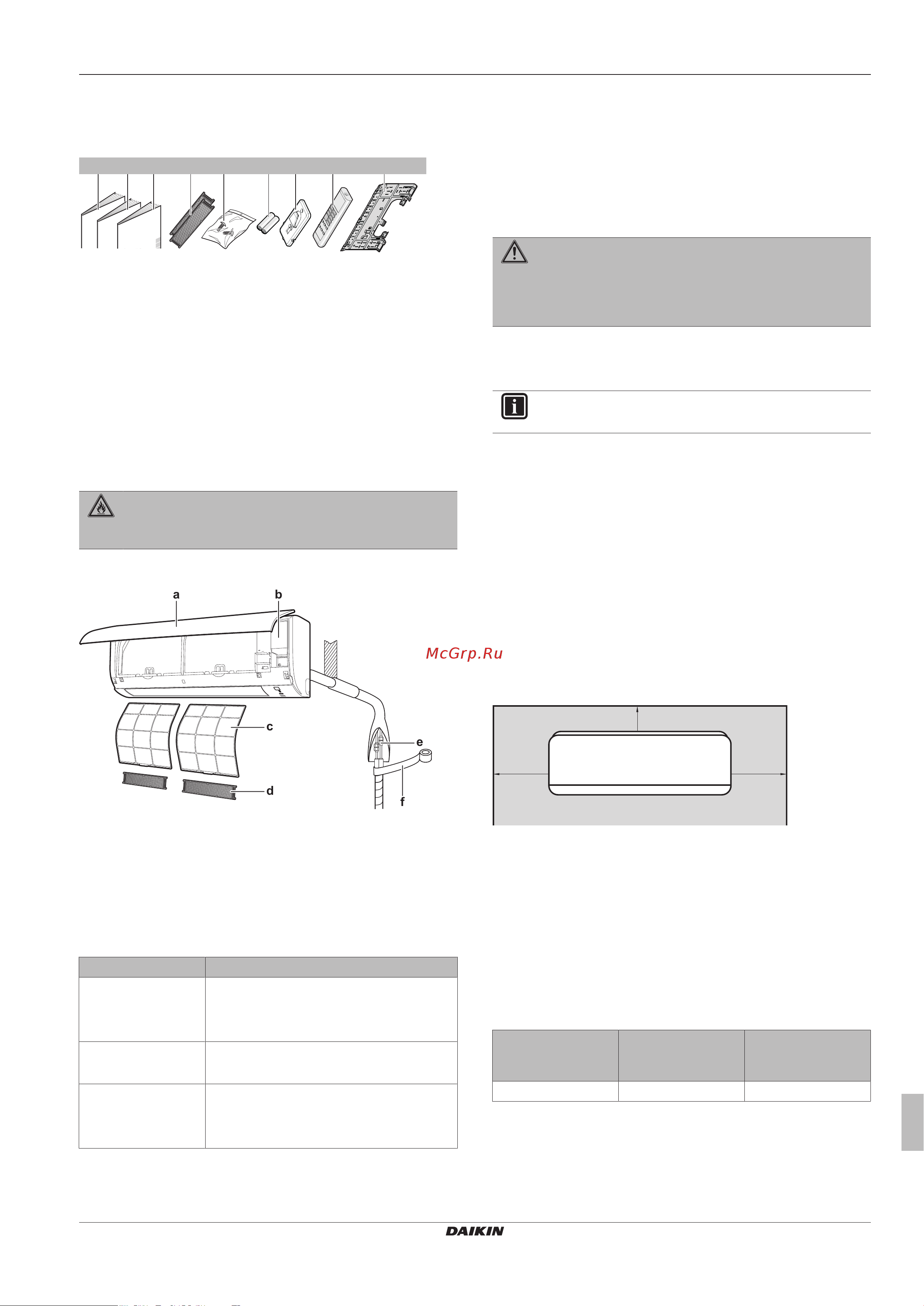

3 Справочная информация о блоках
Руководство по монтажу
93
(A)(F)TXP20~35M5V1B
Комнатный кондиционер производства компании Daikin
3P519299-4B – 2018.12
2.1.1 Снятие аксессуаров с внутреннего
блока
1 Извлеките принадлежности из нижней части упаковки.
2× 2× 2×1× 1× 1×1×
1× 1×
edba c f g
h i
a Руководство по монтажу
b Руководство по эксплуатации
c Общие правила техники безопасности
d Титаново-апатитовый фильтр-дезодорант и
серебряный фильтр малых частиц (только для FTXP)
e Крепежный винт внутреннего блока (M4×12L). См.
параграф «5.5.3Чтобы зафиксировать блок на
монтажной пластине»на стр.99.
f Сухой элемент питания (щелочная батарейка
AAA.LR03) для интерфейса пользователя
g Держатель интерфейса пользователя
h Пользовательский интерфейс
i Монтажная пластина
3 Справочная информация о
блоках
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
3.1 Компоновка системы
a
f
c
e
d
b
a Внутренний блок
b Сервисная крышка
c Воздушный фильтр
d Титаново-апатитовый фильтр-дезодорант и
серебряный фильтр малых частиц (только для FTXP)
e Трубопровод хладагента, сливной шланг,
соединительный кабель
f Изоляционная лента
3.2 Рабочий диапазон
Режим работы Рабочий диапазон
Охлаждение
(a)(b)
▪ Наружная температура: –10~46°C
▪ Температура в помещении: 18~32°C
▪ Влажность в помещении: ≤80%
Обогрев
(a)
▪ Наружная температура: –15~24°C
▪ Температура в помещении: 10~30°C
Осушка
(a)
▪ Наружная температура: –10~46°C
▪ Температура в помещении: 18~32°C
▪ Влажность в помещении: ≤80%
В случае работы за пределами рабочего диапазона:
(a) Защитное устройство должно прекратить работу
системы.
(b) На внутреннем блоке может образоваться и капать
конденсат.
4 Подготовка
4.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
4.1.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены. Убедитесь в достаточной прочности стены
или пола, чтобы выдержать вес блока. Если есть сомнения,
укрепите стену или пол перед установкой блока.
▪ Расположение. Блок устанавливается на высоте не менее
1,8 м от пола с учетом приведенных ниже требований к
расстоянию от стен и потолка:
≥50 ≥50
≥30
(mm)
4.2 Подготовка трубопровода
хладагента
4.2.1 Требования к трубопроводам
хладагента
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Класс Трубопровод
жидкого
хладагента L1
Трубопровод
газообразного
хладагента L1
20~35 Ø6,4 Ø9,5
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
Содержание
- Atxp20m5v1b atxp25m5v1b atxp35m5v1b 1
- Daikin room air conditioner 1
- Ftxp20m5v1b ftxp25m5v1b ftxp35m5v1b 1
- Installation manual 1
- Http www daikineurope com support and manuals product information 2
- Авторизация 2
- Внутренний блок 2
- Данное устройство может использоваться 2
- Доступны через корпоративную сеть daikin требуется 2
- Иллюстрации приводятся далее для примера и могут в той или иной мере не соответствовать схеме вашей системы 2
- Инструкции по монтажу 2
- Информация 2
- Информация о блоке 2
- Информация о блоке 92 2
- Информация о документации 2
- Информация о документации 92 2
- Информация о настоящем документе 2
- Комплект документации 2
- Конфигурирование 99 2
- Меры предосторожности с которыми необходимо 2
- Монтаж 94 2
- Настоящий документ является частью комплекта документации в полный комплект входит следующее 2
- Общие правила техники безопасности 2
- Ознакомиться прежде чем приступать к монтажу 2
- Подборка самых свежих технических данных размещена на 2
- Подготовка 93 2
- Подготовка к установке практический опыт справочная 2
- Полные технические данные в самой свежей редакции 2
- Последние редакции предоставляемой документации доступны на региональном веб сайте daikin или у дилера 2
- Проверьте есть ли у пользователя печатная версия документации которую нужно хранить в справочных целях на будущее 2
- Пусконаладка 101 2
- Региональном веб сайте daikin в открытом доступе 2
- Руководство по монтажу внутреннего блока 2
- Содержание 2
- Специалистами или обученными пользователями в магазинах на предприятиях легкой промышленности на фермах либо неспециалистами для коммерческих и бытовых нужд 2
- Справочная информация о блоках 93 2
- Справочное руководство для монтажника 2
- Технические данные 2
- Технические данные 102 2
- Утилизация 101 2
- Формат документ в ящике внутреннего блока 2
- Формат оцифрованные файлы размещенные по адресу 2
- Целевая аудитория 2
- Язык оригинальной документации английский документация на любом другом языке является переводом 2
- Диаметр труб для трубопроводов хладагента 3
- Как подготовить место установки 3
- Компоновка системы 3
- Материал изготовления труб для трубопроводов хладагента 3
- Подготовка 3
- Подготовка трубопровода хладагента 3
- Рабочий диапазон 3
- Снятие аксессуаров с внутреннего блока 3
- Справочная информация о блоках 3
- Требования к месту установки внутреннего блока 3
- Требования к трубопроводам хладагента 3
- Изоляция трубопровода хладагента 4
- Как снять крышку с распределительной коробки 4
- Как снять лицевую панель 4
- Как снять переднюю решетку 4
- Как установить лицевую панель на место 4
- Как установить переднюю решетку на место 4
- Монтаж 4
- Открывание внутреннего блока 4
- Монтаж 5
- Монтаж внутреннего блока 5
- Установка монтажной пластины 5
- Чтобы открыть сервисную крышку 5
- Чтобы просверлить отверстие в стене 5
- Монтаж 6
- Обустройство дренажа 6
- Общие правила 6
- Подсоединение трубопровода справа справа сзади или справа снизу 6
- Чтобы снять крышку отверстия под трубопровод 6
- Монтаж 7
- Подсоединение трубопровода слева слева сзади или слева снизу 7
- Проверка на протечки 7
- Соединение труб трубопровода хладагента 7
- Указания по подсоединению трубопроводов хладагента 7
- Монтаж 8
- Подключение электропроводки 8
- Подключение электропроводки к внутреннему блоку 8
- Соединение трубопровода хладагента с внутренним агрегатом 8
- Завершение монтажа внутреннего агрегата 9
- Конфигурирование 9
- Настройка других адресов 9
- Чтобы заизолировать дренажные трубы трубопровод хладагента и соединительный кабель 9
- Чтобы зафиксировать блок на монтажной пластине 9
- Чтобы пропустить трубы через отверстие в стене 9
- Конфигурирование 10
- Порядок выполнения пробного запуска 11
- Предпусковые проверочные операции 11
- Пробный запуск зимой 11
- Пусконаладка 11
- Утилизация 11
- Схема электропроводки 12
- Технические данные 12
- Унифицированные обозначения на электрической схеме 12
