13.
Электрический тепловентилятор
RU
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Неисправность
Возможные причины Устранение
Тепловентилятор
подключён к электрической
сети, установлен режим
вентиляции или нагрева,
но электродвигатель не
работает.
• Отсутствует электропитание.
• Нарушены контакты в
схеме подключения к
электрической цепи.
• Неисправен переключатель
режимов работы.
• Неисправен
электродвигатель.
• Проверьте, не отключено
ли электропитание
от прибора и при
необходимости подайте
электропитание на прибор.
• Восстановите надёжное
соединение контактов.
• Обратитесь к специалисту
по ремонту в сервисный
центр Hyundai.
Тепловентилятор подключён
к электрической сети,
установлен режим нагрева,
электродвигатель работает,
но нагрев не происходит.
• Термостат установлен
в положение низкой
температуры нагрева
помещения (для серии
H-HG7).
• Ограничитель температуры
разомкнул электрическую
цепь и отключил
нагревательные элементы.
• Неисправен переключатель
режимов работы.
• Неисправно силовое реле.
• Неисправен термостат.
• Неисправен
нагревательный элемент.
• Неисправен ограничитель
температуры.
• Установите термостат в
положение более высокой
температуры нагрева
помещения, повернув ручку
термостата по часовой
стрелке.
• Убедитесь, что
воздухозаборная или
воздуховыпускная
решётка не перекрыты
посторонними предметами
и дождитесь включения
ограничителя температуры,
после того как корпус
прибора остынет.
• Обратитесь к специалисту
по ремонту в сервисный
центр Hyundai.

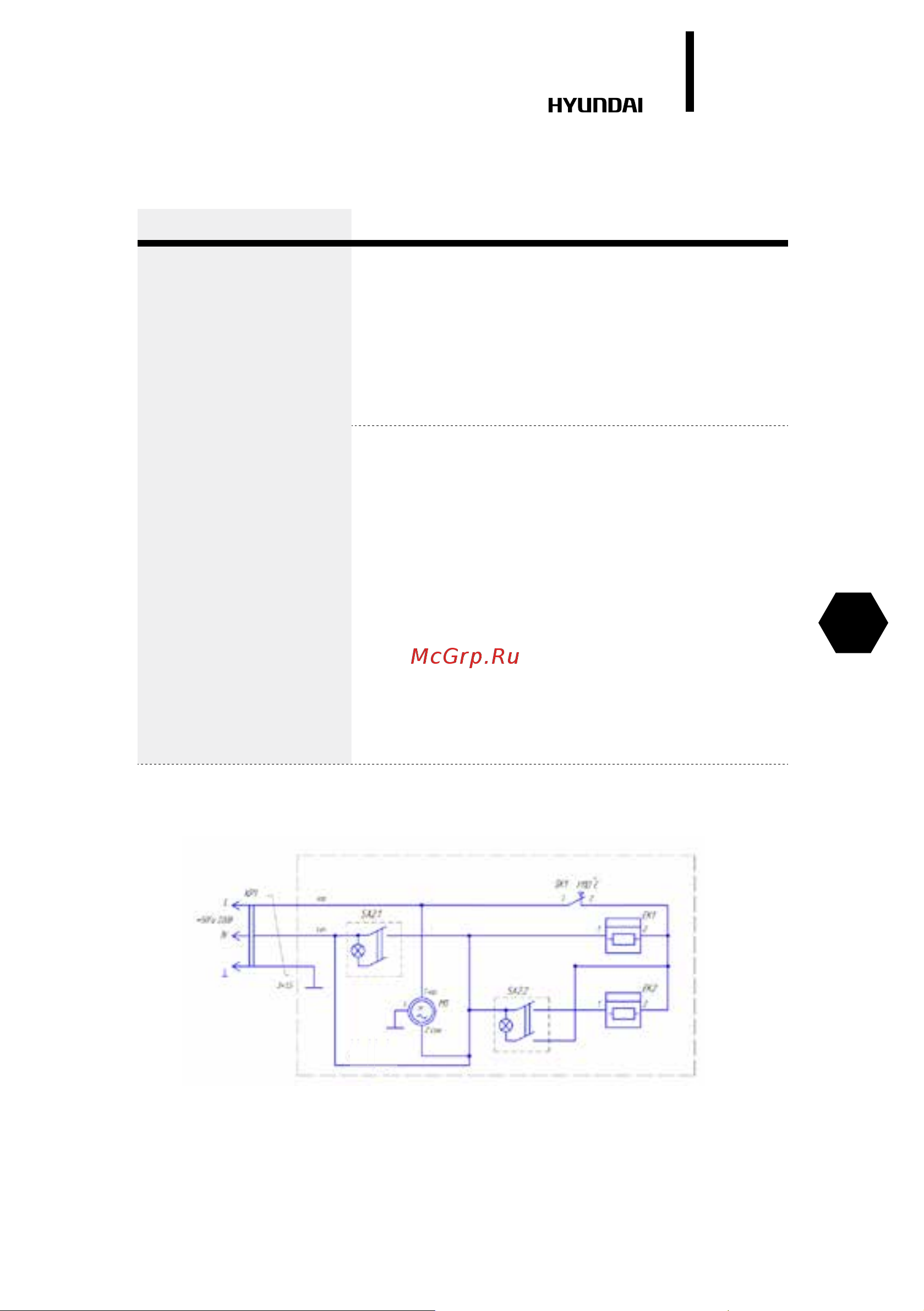

Для моделей H-HG6-20-UI522; H-HG6-30-UI523
SA2.1, SA2.2 – выключатель
SK1 – термоограничитель
EK1, EK2 – нагревательный элемент
Рис. 6
M1 – электродвигатель
XP1 – вилка сетевого шнура
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
