конструкция изДелия

Передняя съемная панель: используется для замены воздушного фильтра;

контроля, обслуживания и ремонта электрической части увлажнителя;

Верхняя съемная панель: используется для обслуживания пъезоэлектри-

ческих преобразователей и поплавкового клапанного механизма;

Раструб паропровода: используется для присоединения выводящих паро-

проводов (в комплект не входят);

Контроллер управления: используется для отображения текущего уровня

влажности и установки необходимого уровня влажности;

Сливной кран: используется для слива воды из увлажнителя перед техни-

ческим обслуживанием и во время простоя;

Штуцер подачи воды: используется для подачи магистральной очищенной

деминерализованнойводы(давление1–4атм.);

Штуцер отвода воды: используется для предотвращения перелива;

Ввод кабеля питания: используется для подачи питания на увлажнитель;

Клавиша выбора режима: используется для выбора режима работы увлаж-

нителя(отключен–автоматическийрежим–ручнойрежим);

Разъем датчика влажности: используется для присоединения выносного

датчика влажности;

Воздушный сменный фильтр: используется для очистки входящего рабо-

чего воздуха.

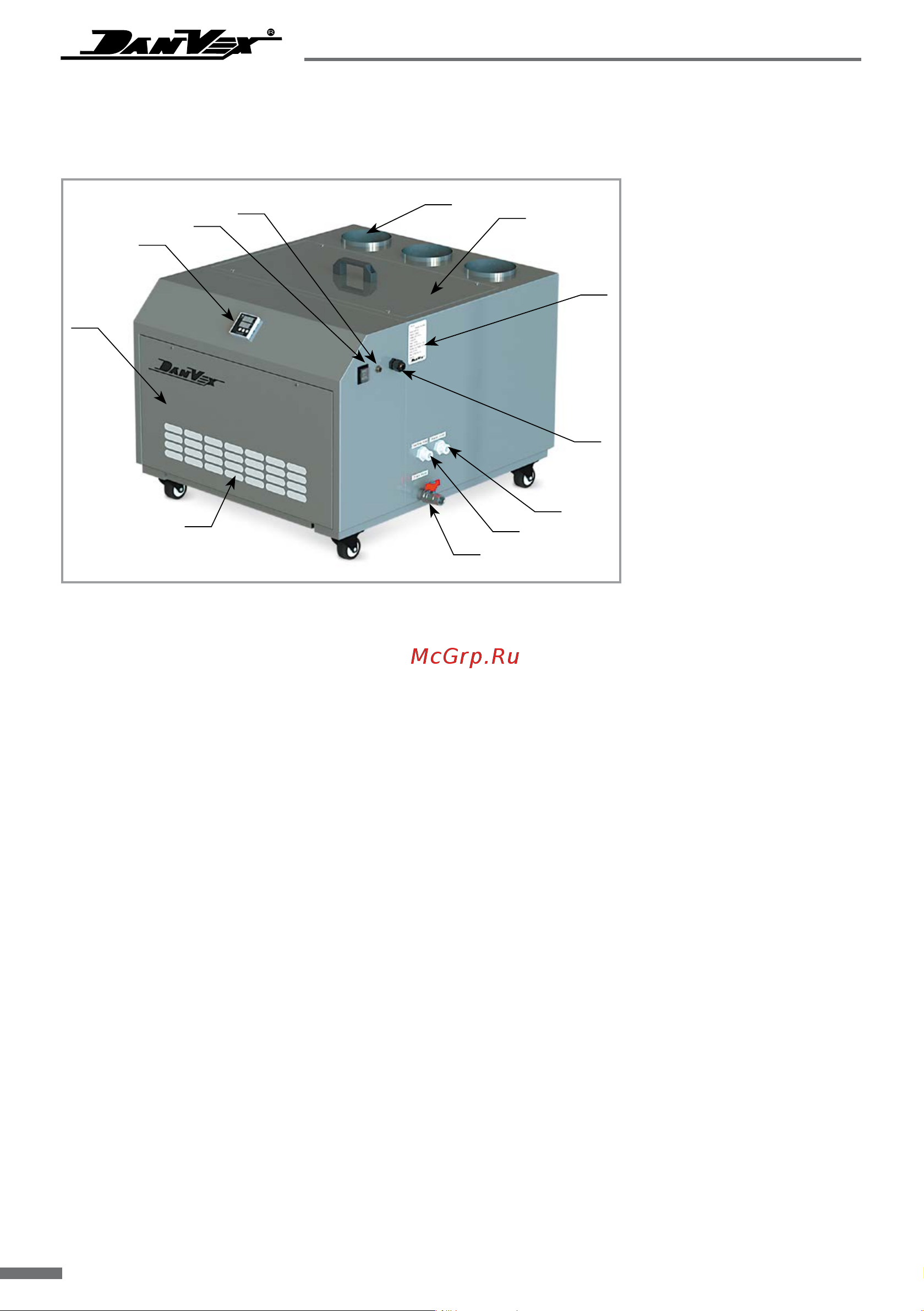

1. Передняя съемная панель

2. Верхняя съемная панель

3. Раструб паропровода

4. Контроллер управления

5. Сливной кран

6. Штуцер подачи воды

7. Штуцер отвода воды

8. Ввод кабеля питания

9. Клавиша выбора режима

10. Разъем датчика влажности

11. Маркировка

12. Воздушный сменный фильтр
