Руководство пользователя MAC Axiom Hybrid 25

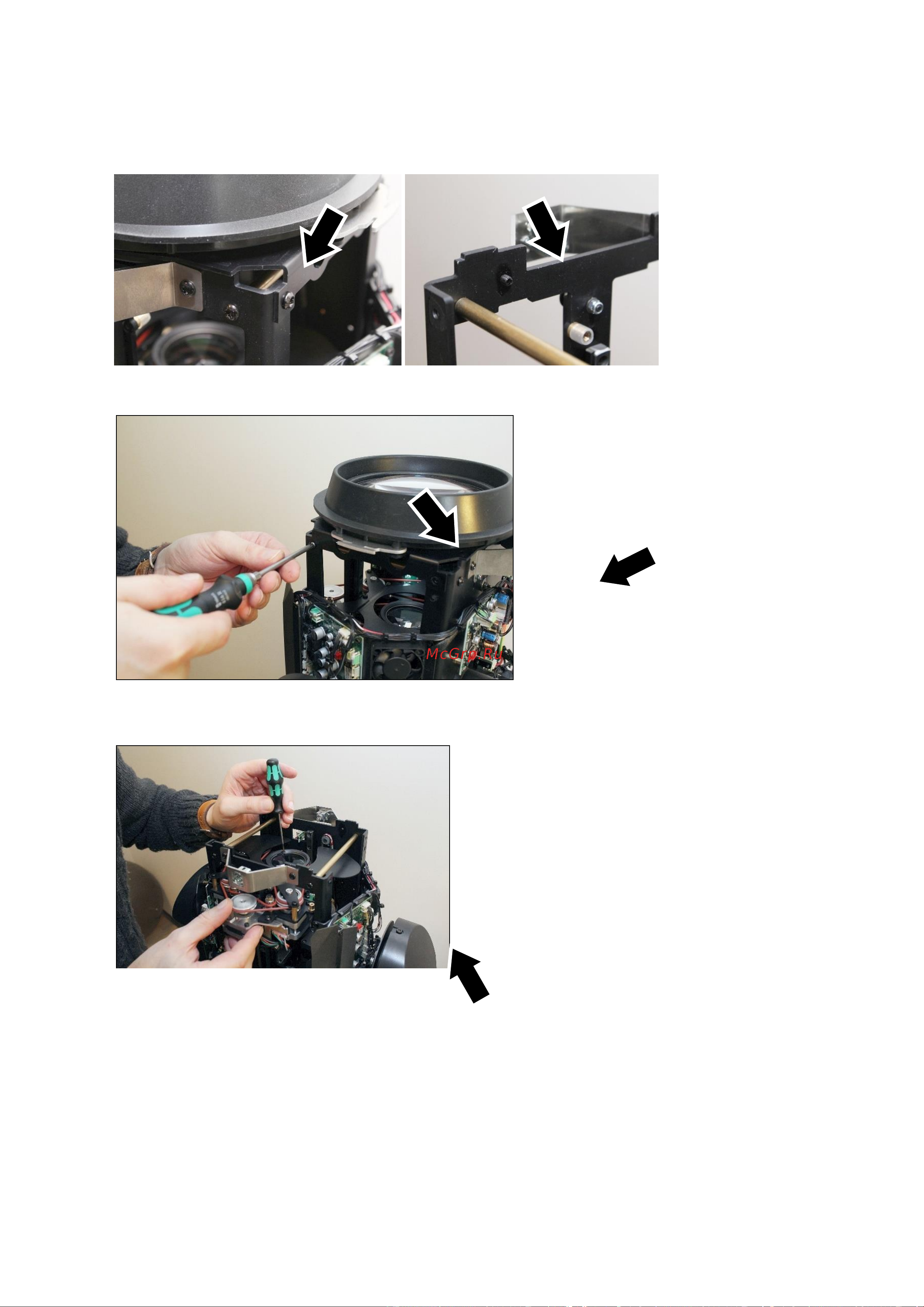

4. Отметить положение четырех выступов для переднего стекла в сборе. Стекло необходимо установить

таким образом, чтобы выступы входили в пазы в переднем стекле в сборе при его повторной уста-

новке. На снимке справа показан один из выступов при снятом переднем стекле.

5. Удалить четыре винта с внутренней звездочкой 20 из переднего стекла в сборе и снять стекло с при-

бора.

6. Поднять каретку призмы к верхней стороне головной части, чтобы получить доступ к призме с исполь-

зованием отвертки.

7. Приготовиться удерживать пружинное кольцо и шайбу, фиксирующие призму на месте, чтобы не поте-

рять эти детали при отпускании пружинного кольца. Вставить отвертку с прямым шлицем в вырез (по-

казан стрелкой) в держателе призмы для извлечения пружинного кольца из канавки. Снять пружинное

кольцо и шайбу и сохранить эти два компонента для повторного применения.
