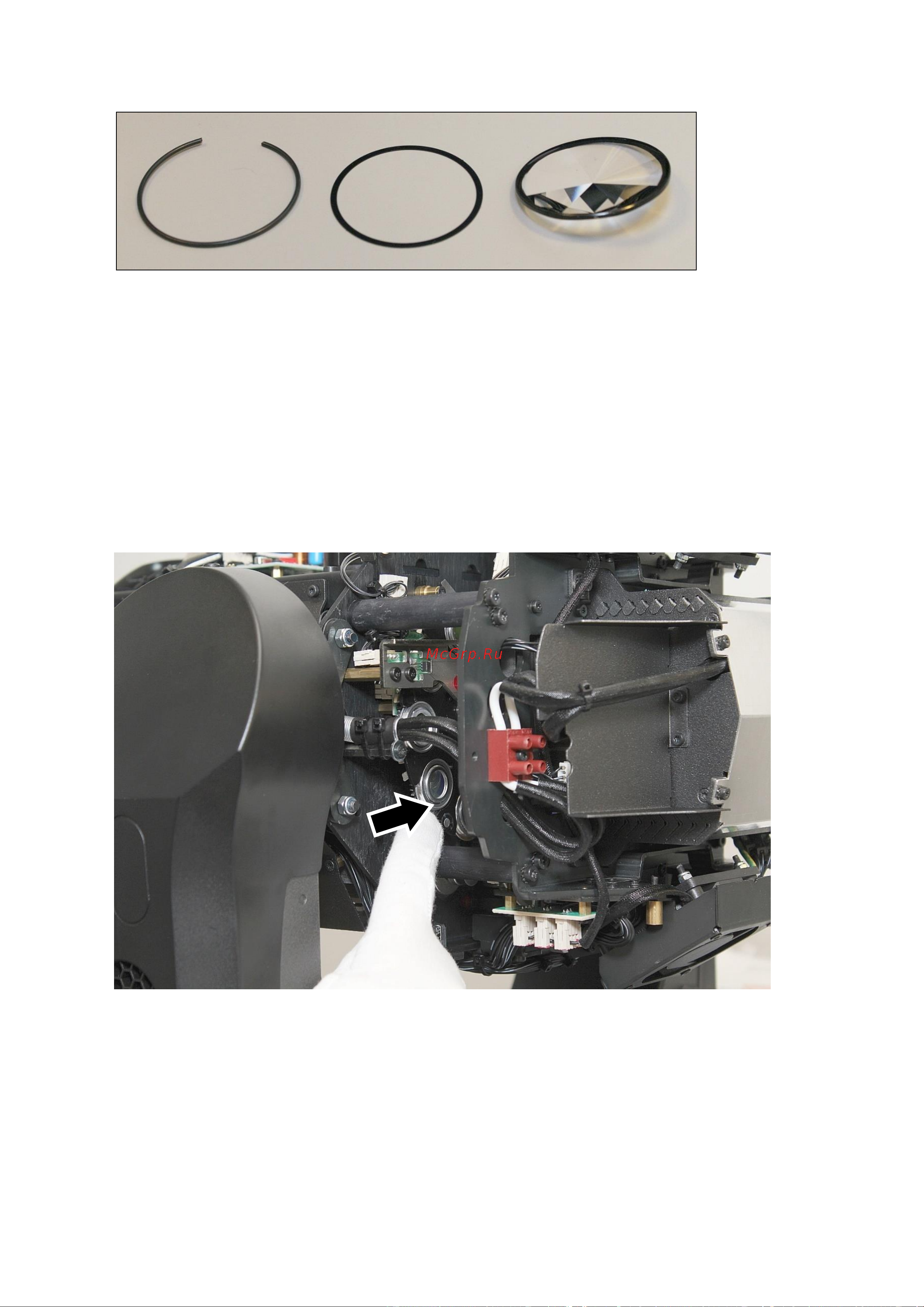

Пружинное кольцо (сверху) Шайба (под пружинным кольцом) Призма (под шайбой)

11. Убедиться в правильной установке страховочных тросов крышки головной части при повторной

сборке.

Замена вращающегося гобо

Снятие гобо

Порядок демонтажа вращающегося гобо

1. Установить прибор основанием на устойчивую рабочую поверхность.

2. Снять крышки головной части (см. раздел "Доступ к головной части" на стр. 222).

3. Наклонить головную часть таким образом, чтобы получить доступ к колесу вращающихся гобо, как по-

казано ниже. Проворачивать колесо вручную, пока не будет получен доступ к гобо, который следует

заменить (показан стрелкой).

4. С использованием чистых сухих безворсовых перчаток отсоединить держатель гобо от колеса, поддев

его под выступы (показаны стрелками) фиксирующего зажима, а затем снять держатель.
