Viewsonic SD-Z245 [24/92] Проекционные размеры
![Viewsonic SD-Z245 [24/92] Проекционные размеры](/views2/2012687/page24/bg18.png)
16

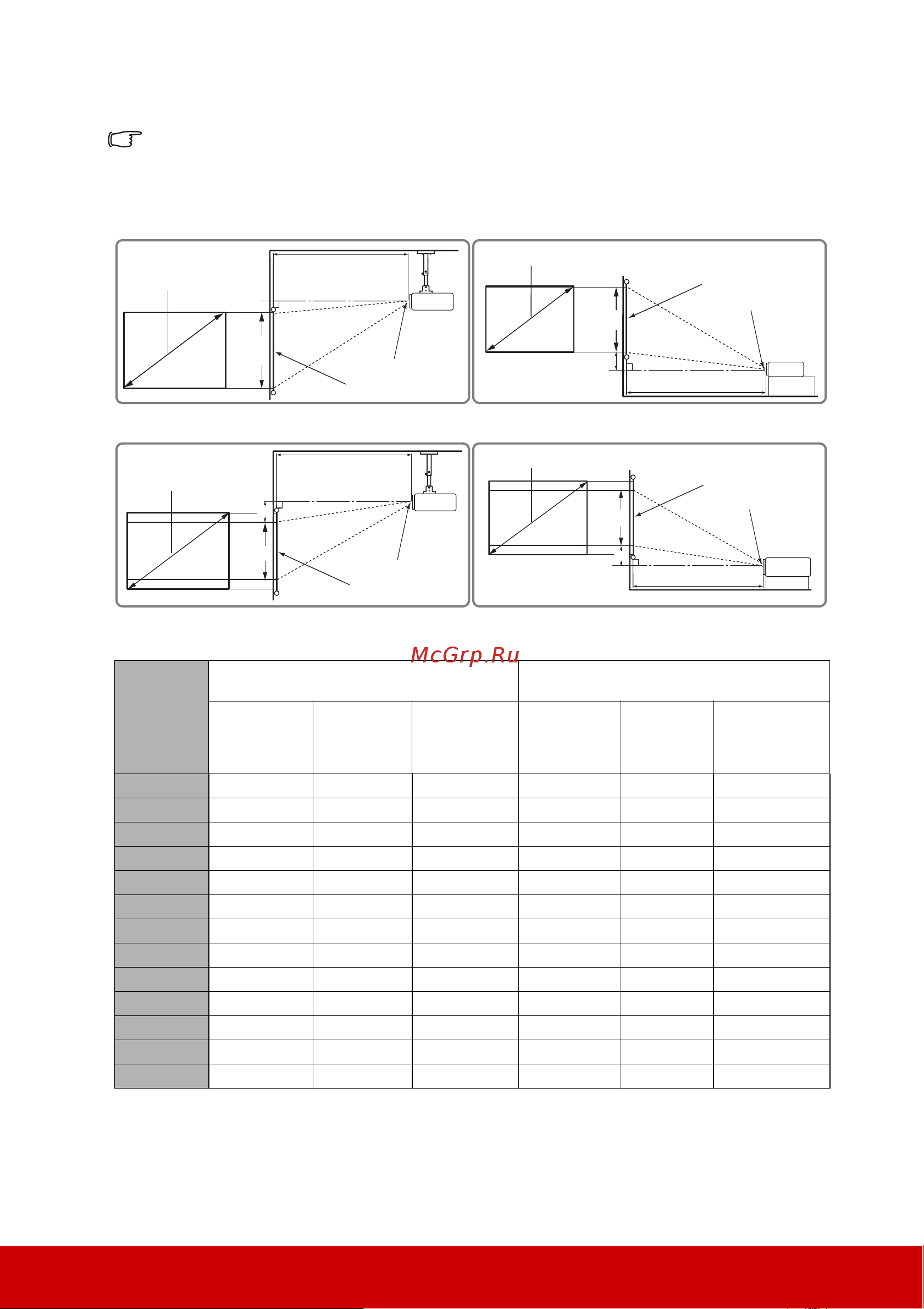

Проекционные размеры
Используемый далее термин "экран" означает проекционный экран, обычно состоящий
из поверхности экрана и опорной подложки.
PJD5353LS
(a) Размер
экрана
[дюймы (м)]
Изображение формата 4:3 на экране
формата 4:3
Изображение формата 16:9 на экране
формата 4:3
(b)
Проекционное
расстояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d)
Вертикальное
смещение
[см (дюймы)]
(b)
Проекционное
расстояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d)
Вертикальное
смещение
[см (дюймы)]
30 (0,8) 0,4 (15) 40 (16) 6,1 (2,4) 0,4 (15) 38 (15) 9,5 (3,8)
40 (1,0) 0,5 (19) 54 (21) 8,1 (3,2) 0,5 (19) 51 (20) 12,7 (5,0)
50 (1,3) 0,6 (24) 67 (26) 10,1 (4,0) 0,6 (24) 64 (25) 15,9 (6,3)
60 (1,5) 0,74 (29) 81 (32) 12,1 (4,8) 0,74 (29) 76 (30) 19,1 (7,5)
70 (1,8) 0,86 (34) 94 (37) 14,1 (5,6) 0,86 (34) 89 (35) 22,2 (8,8)
80 (2,0) 0,99 (39) 108 (42) 16,2 (6,4) 0,99 (39) 102 (40) 25,4 (10,0)
90 (2,3) 1,11 (44) 121 (48) 18,2 (7,2) 1,11 (44) 114 (45) 28,6 (11,3)
100 (2,5) 1,23 (49) 135 (53) 20,2 (7,9) 1,23 (49) 127 (50) 31,8 (12,5)
120 (3,0) 1,48 (58) 162 (64) 24,2 (9,5) 1,48 (58) 152 (60) 38,1 (15,0)
150 (3,8) 1,9 (73) 202 (79) 30,3 (11,9) 1,9 (73) 191 (75) 47,6 (18,8)
200 (5,1) 2,5 (97) 269 (106) 40,4 (15,9) 2,5 (97) 254 (100) 63,5 (25,0)
250 (6,4) 3,1 (122) 337 (132) 50,5 (19,9) 3,1 (122) 318 (125) 79,4 (31,3)
300 (7,6) 3,7 (146) 404 (159) 60,6 (23,8) 3,7 (146) 381 (150) 95,3 (37,5)
(a)
(d)
(b)
(e)
(f)
(c)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Центр объектива(e): Экран
• Изображение формата 4:3 на экране формата 4:3
• Изображение формата 16:9 на экране формата 4:3
(a)
(d)
(c)
(b)
(e)
(f)
