18

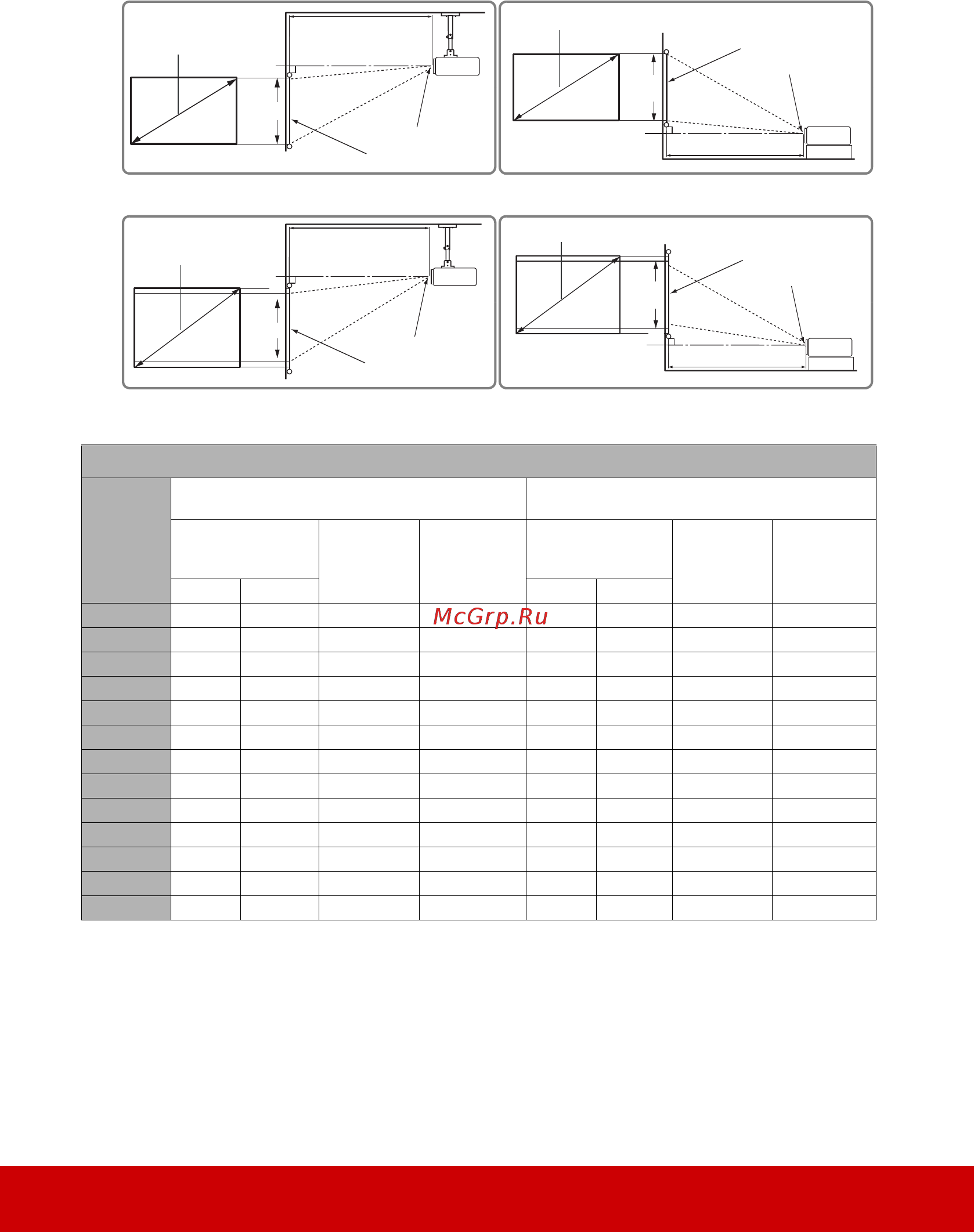

PJD6550Lw/PJD6552Lw/PJD6551Lws/PJD6552Lws
PJD6550Lw/PJD6552Lw
(a) Размер
экрана
[дюймы (м)]
Изображение формата 16:10 на экране формата
16:10
Изображение формата 16:10 на экране формата
4:3
(b) Проекционное
расстояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d)
Вертикальное
смещение
[см (дюймы)]
(b) Проекционное
расстояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d)
Вертикальное
смещение
[см (дюймы)]
мин. макс. мин. макс.
30 (0,8) 0,8 (31) 1,0 (40) 40 (16) 3,0 (1,2) 0,7 (29) 1,0 (38) 38 (15) 2,9 (1,1)
40 (1,0) 1,0 (41) 1,4 (53) 54 (21) 4,0 (1,6) 1,0 (39) 1,3 (50) 51 (20) 3,8 (1,5)
50 (1,3) 1,3 (51) 1,7 (66) 67 (26) 5,0 (2,0) 1,2 (48) 1,6 (63) 64 (25) 4,8 (1,9)
60 (1,5) 1,6 (61) 2,0 (80) 81 (32) 6,1 (2,4) 1,5 (58) 1,9 (75) 76 (30) 5,7 (2,3)
70 (1,8) 1,8 (72) 2,4 (93) 94 (37) 7,1 (2,8) 1,7 (68) 2,2 (88) 89 (35) 6,7 (2,6)
80 (2,0) 2,1 (82) 2,7 (106) 108 (42) 8,1 (3,2) 2,0 (77) 2,5 (100) 102 (40) 7,6 (3,0)
90 (2,3) 2,3 (92) 3,0 (120) 121 (48) 9,1 (3,6) 2,2 (87) 2,9 (113) 114 (45) 8,6 (3,4)
100 (2,5) 2,6 (102) 3,4 (133) 135 (53) 10,1 (4,0) 2,5 (96) 3,2 (125) 127 (50) 9,5 (3,8)
120 (3,0) 3,1 (123) 4,1 (160) 162 (64) 12,1 (4,8) 2,9 (116) 3,8 (150) 152 (60) 11,4 (4,5)
150 (3,8) 3,9 (153) 5,1 (199) 202 (79) 15,1 (6,0) 3,7 (145) 4,8 (188) 191 (75) 14,3 (5,6)
200 (5,1) 5,2 (205) 6,8 (266) 269 (106) 20,2 (7,9) 4,9 (193) 6,4 (251) 254 (100) 19,1 (7,5)
250 (6,4) 6,5 (256) 8,4 (332) 337 (132) 25,2 (9,9) 6,1 (241) 8,0 (314) 318 (125) 23,8 (9,4)
300 (7,6) 7,8 (307) 10,1 (399) 404 (159) 30,3 (11,9) 7,4 (289) 9,6 (376) 381 (150) 28,6 (11,3)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Центр объектива(e): Экран
• Изображение формата 16:10 на экране формата 16:10
• Изображение формата 16:10 на экране формата 4:3
(a)
(d)
(c)
(b)
(e)
(f)
