11
3. Установка дисплея
Предупреждение. Для обеспечения безопасности пользователя и
оборудования не подключайте электропитание только после того, как будет
готово внешнее устройство.

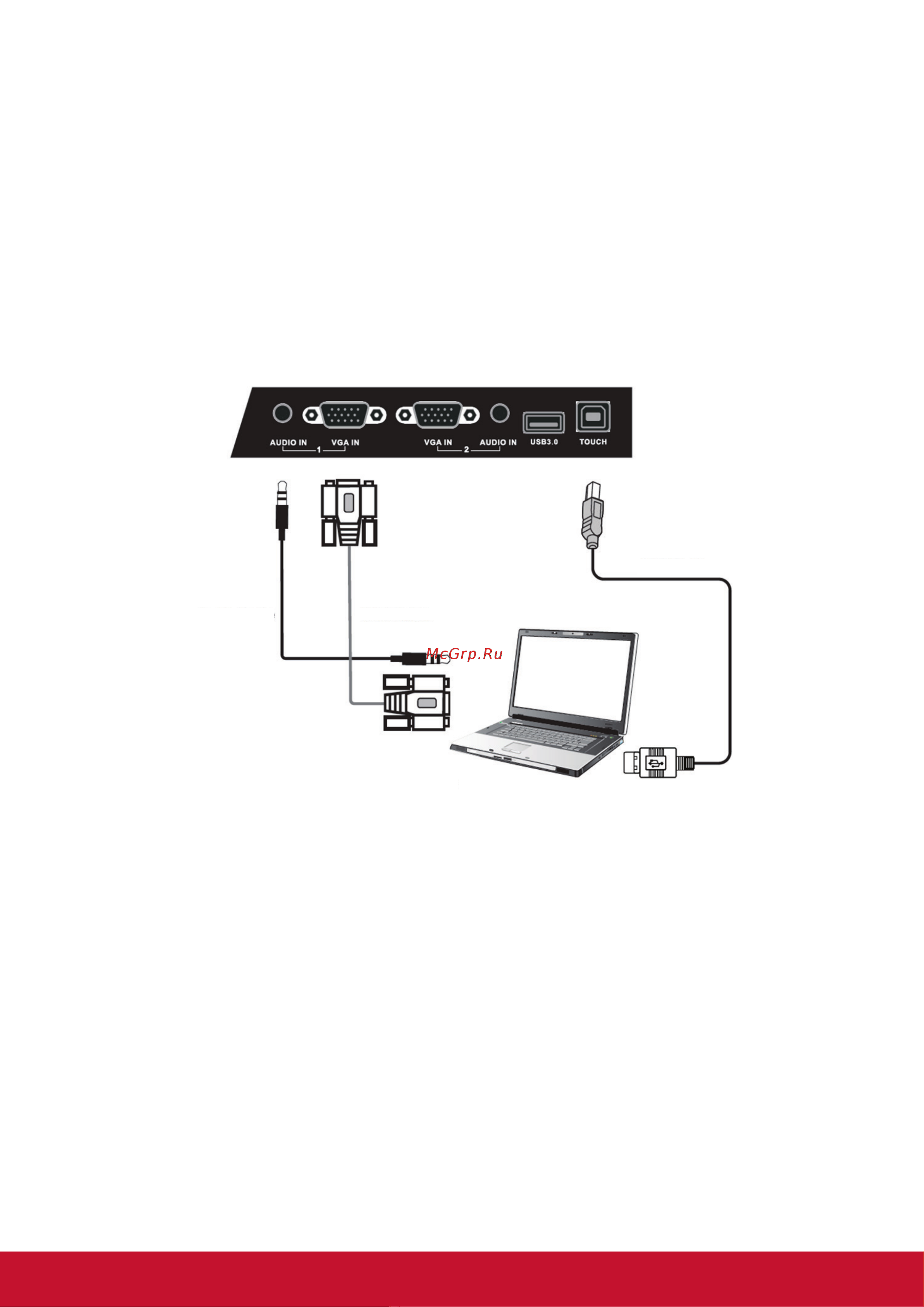

3.1 Подключение внешнего ПК
Аудио-кабель Кабель VGA
Кабель USB
Компьютер
1. Для вывода видео и звука с внешнего ПК выполните следующие указания.
Примечание. Внешние ПК также могут быть подсоединены к дисплею через
кабель HDMI.
• Соедините кабелем VGA (15-контактным) внешний ПК и порт VGA IN на
дисплее.
• Соедините аудиокабелем порт AUDIO OUT на внешнем ПК и порт AUDIO
IN на дисплее.
2. Соедините кабелем USB внешний ПК и порт TOUCH OUT дисплея.
Примечание. Для получения оптимального результата, выберите 1920x1080p в
качестве разрешения сигнала, поступающего с внешнего компьютера.
