Acer R240HYbidx [16/28] Канал данных дисплея ddc
![Acer R240HYbidx [16/28] Канал данных дисплея ddc](/views2/2013060/page16/bg10.png)
4
Русский
Канал данных дисплея (DDC)
Для облегчения процесса установки монитор готов к автоматическому подключению к
системе (plug-and-play), в том случае, если используемая система также поддерживает
протокол DDC. Протокол DDC (канал данных дисплея) - это протокол коммуникации,
посредством которого монитор автоматически информирует главную систему о своих
возможностях, например о тех разрешающих способностях, которые он поддерживает и
соответствующей синхронизации. Монитор поддерживает стандарт DDC2B.

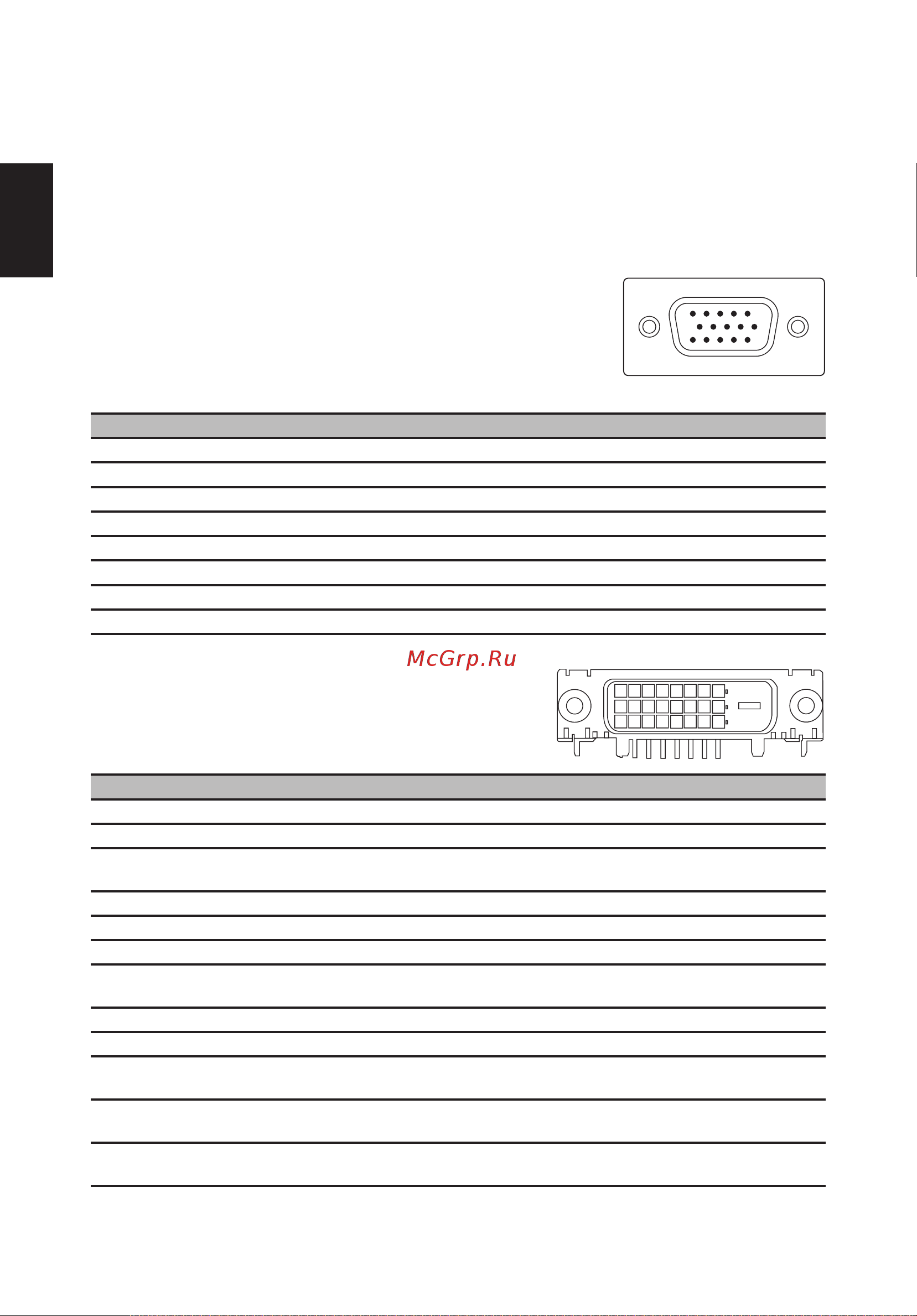

Назначение контактов
коннектора
15-контактный сигнальный кабель
цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Красный 9 +5 В
2 Зеленый 10 Логическое заземление
3 Синий 11 Заземление монитора
4 Заземление монитора 12 DDC-Serial Data
5 Общий провод DDC 13 Построчная синхронизация
6 Общий провод R 14 Покадровая синхронизация
7 Общий провод G 15 Синхронизация DDC-serial
8 Общий провод B
24-контактный сигнальный кабель
цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Канал передачи данных TMDS 2+ 13 NC
2 Канал передачи данных TMDS 2- 14 Питание +5 В
3
Экранированный канал передачи
данных TMDS 2/4
15 Обнаружение DVI
4 NC 16 Определение "горячего" подключения
5 NC 17 Канал передачи данных DDC 0-
6 Синхронизация DDC 18 Канал передачи данных DDC 0+
7 Канал передачи данных DDC 19
Экранированный канал передачи
данных TMDS 0/5
8 NC 20 NC
9 Канал передачи данных TMDS 1- 21 NC
10 Канал передачи данных TMDS 1+ 22
TMDS, синхронизация,
экранирование
11
Экранированный канал передачи
данных TMDS 1/3
23
Положительная синхронизация DDC
TMDC +
12 NC 24
Отрицательная синхронизация DDC
TMDC
15
6
10
11
15
