RU-6

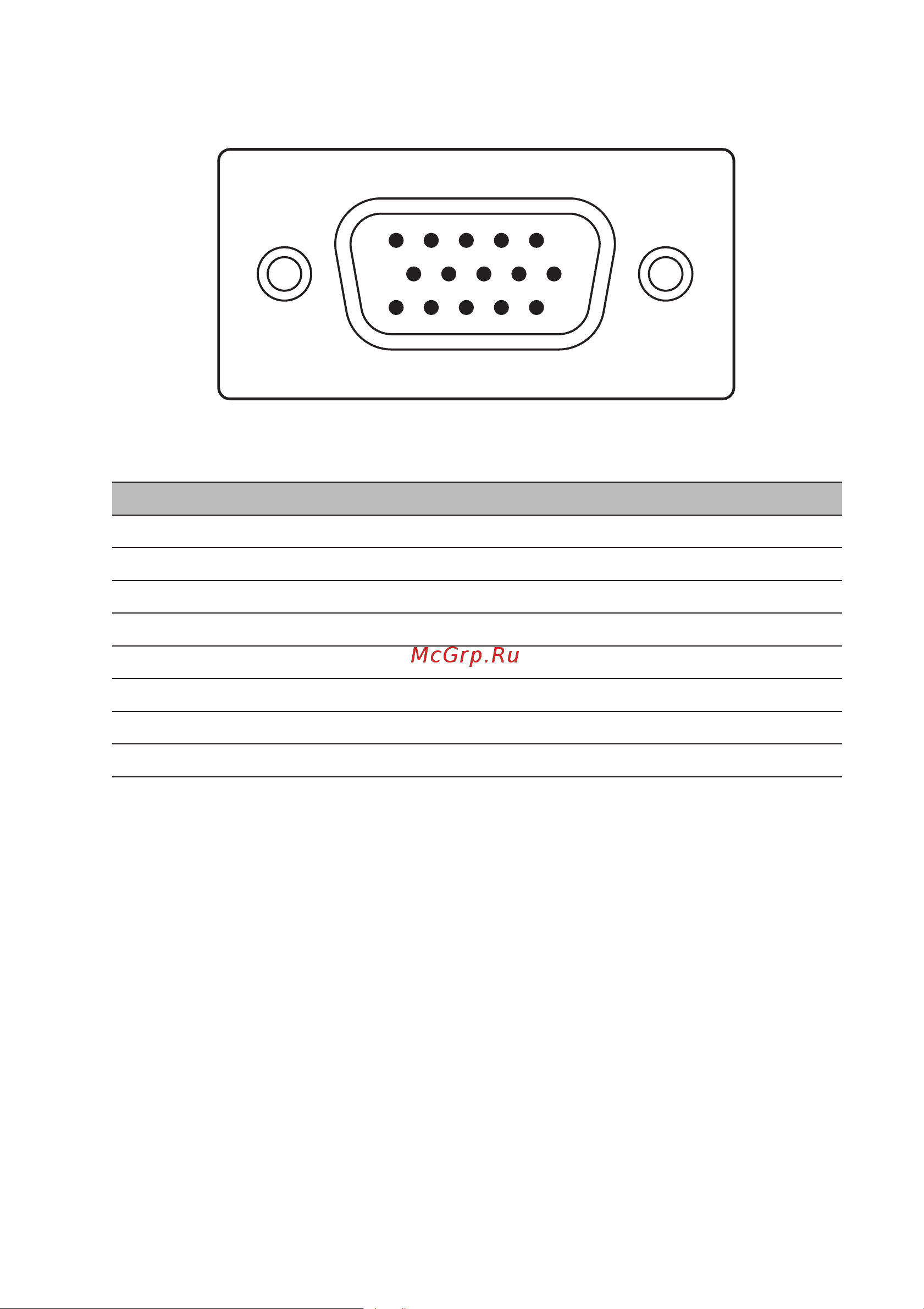

Распределение интерфейсных контактов
15
6
10
11
15
15-контактный цветной сигнальный кабель
Номер контакта Описание Номер контакта Описание
1
красный
9 +5 V
2
зеленый
10
Логическая земля
3
синий
11
Монитор заземлен
4
Монитор заземлен
12
DDC - непрерывные данные
5 DDC возвращает 13
Сигнал горизонтальной синхронизации
6
Красная земля
14
Сигнал вертикальной синхронизации
7
Зеленый - Земля
15 DDC - последовательные часы
8
Голубой
