Acer B227Qbmiprzx (UM.WB7EE.006) [17/36] Назначение контактов разъема

RU-7

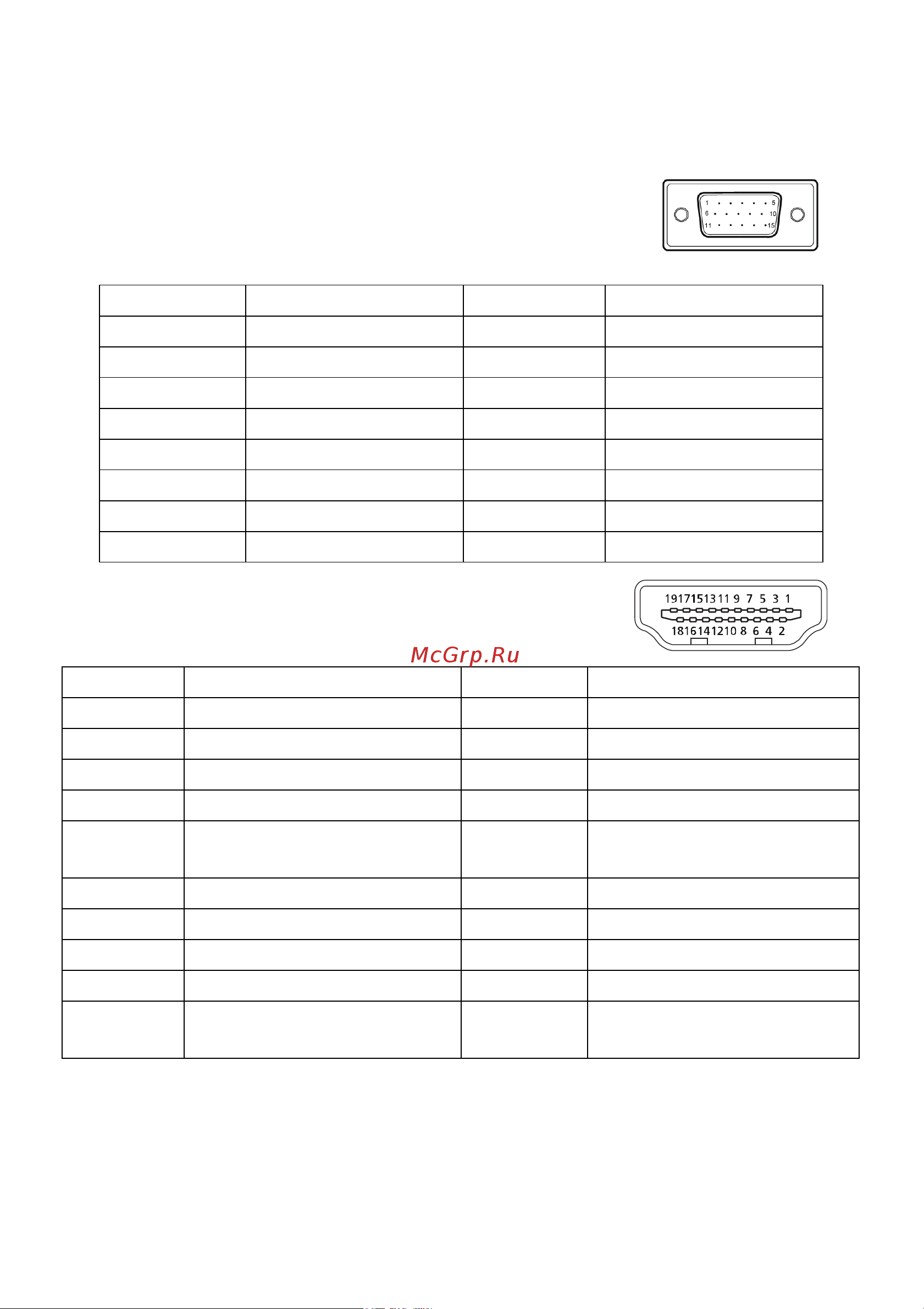

Назначение контактов разъема

15-контактный сигнальный кабель цветного дисплея

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ

1. Красный 9. +5V

2. Зеленый 10. Logic Ground

3. Синий 11. Monitor Ground

4. Monitor Ground 12. DDC-Serial Data

5. DDC-return 13. H-Sync

6. R-Ground 14. V-Sync

7. G-Ground 15. DDC-Serial Clock

8. B-Ground

Контакт Значение Контакт Значение

1. TMDS Data2+ 10. TMDS Clock+

2. TMDS Data2 Shield 11. TMDS Clock Shield

3. TMDS Data2- 12. TMDS Clock-

4. TMDS Data1+ 13. CEC

5. TMDS Data1 Shield 14.

Резерв (не используется

устройством)

6. TMDS Data1- 15. SCL

7. TMDS Data0+ 16. SDA

8. TMDS Data0 Shield 17. DDC/CEC Ground

9. TMDS Data0- 18. Питание +5 В

19.

Определение "горячего"

подключения
