Pусский

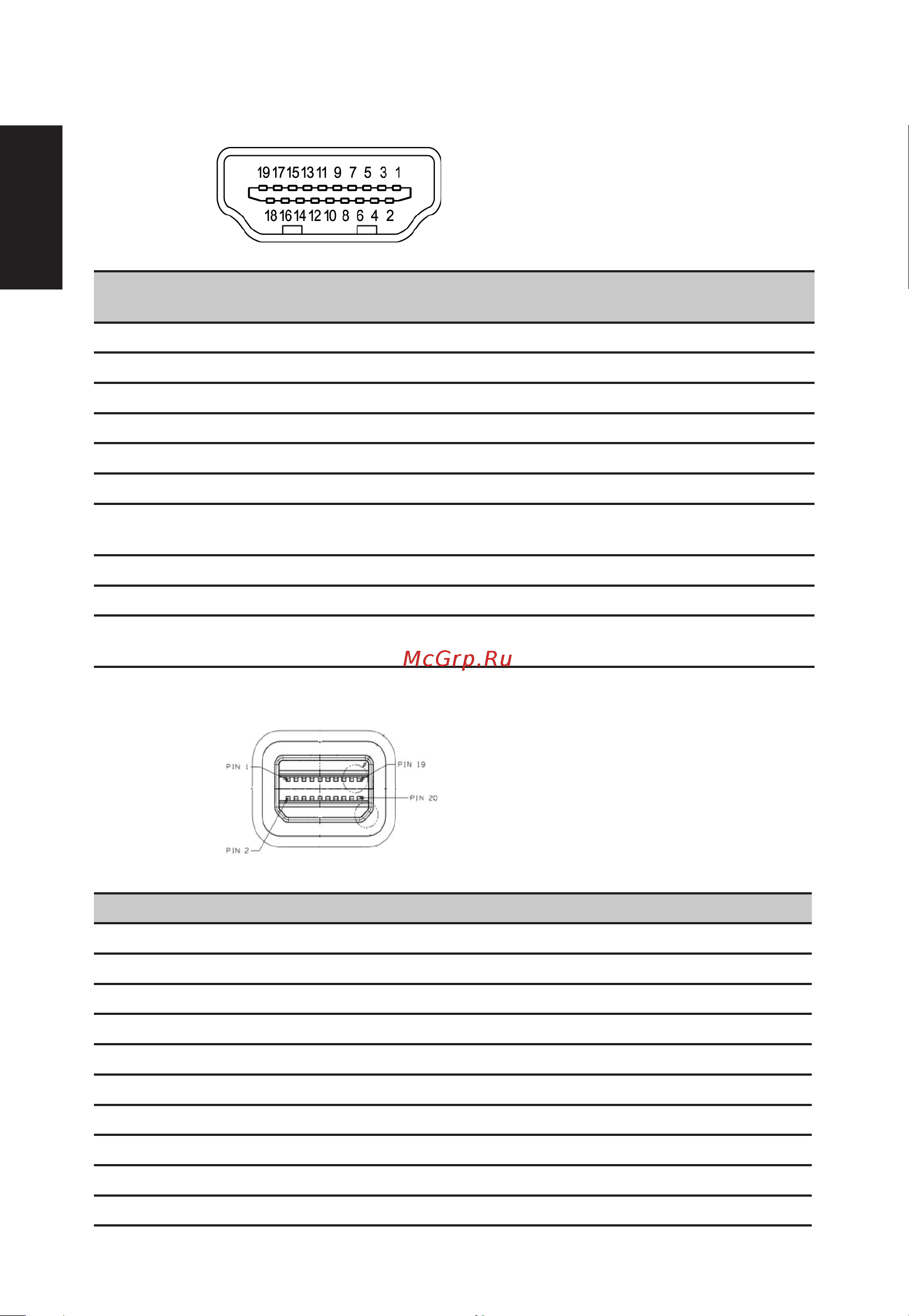

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 TMDS Data2+ 2 TMDS Data2 Shield

3 TMDS Data2- 4 TMDS Data1+

5 TMDS Data1 Shield 6 TMDS Data1-

7 TMDS Data0+ 8 TMDS Data0 Shield

9 TMDS Data0- 10 TMDS Clock+

11 TMDS Clock Shield 12 TMDS Clock-

13 CEC 14

Зарезервировано (не

подключен на устройстве)

15 SCL 16 SDA

17 DDC/CEC Заземление 18 +5V Питание

Определение горячего

подключения

20-контактный кабель Mini-DP*

КОНТАКТ № Описание КОНТАКТ № Описание

1 ML_Lane 0+ 2 GND

3 ML_Lane 0- 4 ML_Lane 1+

5 GND 6 ML_Lane 1-

7 ML_Lane 2+ 8 GND

9 ML_Lane 2- 10 ML_Lane 3+

11 GND 12 ML_Lane 3-

13 KONFIG1 14 CONFIG2

15 AUX CH+ 16 GND

17 AUX CH- 18 Горячее подключение

19 Возврат 20 DP_PWR
