Sony VAIO VGN-SZ1VP [94/225] Подсоединение компьютерного монитора

Использование периферийных устройств

Подсоединение компьютерного монитора

Компьютерный монитор (дисплей) можно подсоединить как непосредственно к компьютеру, так и к дополнительной

установочной станции.

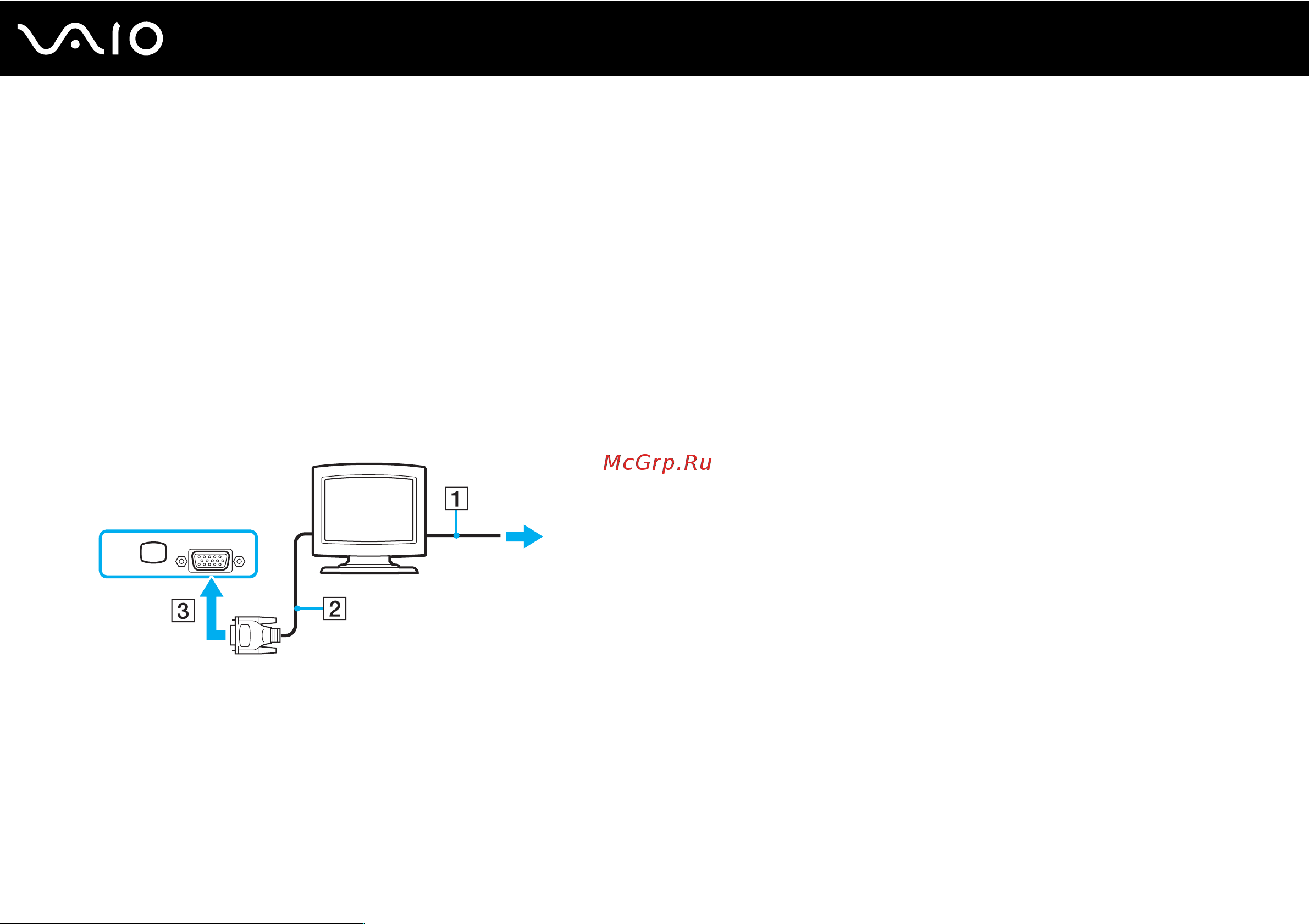

Для подсоединения компьютерного монитора:

1 При необходимости подсоедините один конец шнура питания монитора (1) к монитору, а другой – к розетке

электросети.

2 При подключении монитора VGA подсоедините кабель монитора (2) (в комплект поставки не входит) к разъему

монитора VGA (3) a на компьютере или установочной станции.

3 При подключении монитора TFT/DVI подсоедините кабель монитора (в комплект поставки не входит) к разъему

DVI-D установочной станции.

✍

DVI-D (Цифровой видеоинтерфейс – цифровой). Это вид разъема DVI, который поддерживает только цифровые

видеосигналы (аналоговые видеосигналы не поддерживаются). Это 24-контактный разъем.

Разъем DVI-I (Цифровой видеоинтерфейс - интегрированный) поддерживает цифровые и аналоговые видеосигналы. Это

29-контактный разъем.

Монитор TFT/DVI может использоваться только в том случае, когда компьютер работает в режиме SPEED. Подробнее о

выборе режима см. Выбор режимов эксплуатации (стр. 111).
