Хвостовая часть и сцепка с сошником.

Установите сцепку с сошником на кронштейн хвостовой части культиватора с помощью двух винтов

М8х250 и гаек.

Ножи для пахоты ( Правые и левые для модели V500II. Установите так чтобы нож входил в землю

изогнутой дугообразной частью!!! См. рис.).

Поместите ножи на вал с обеих сторон от редуктора. Выровняйте отверстия в трубках ножей и оси.

Вставьте штифт (см. ф на рис. С) через отверстия в трубках ножей и оси. Вставьте шплинт через

отверстия в штифтах чтобы закрепить их.

V 380 II

V 500 II, Hobby 500

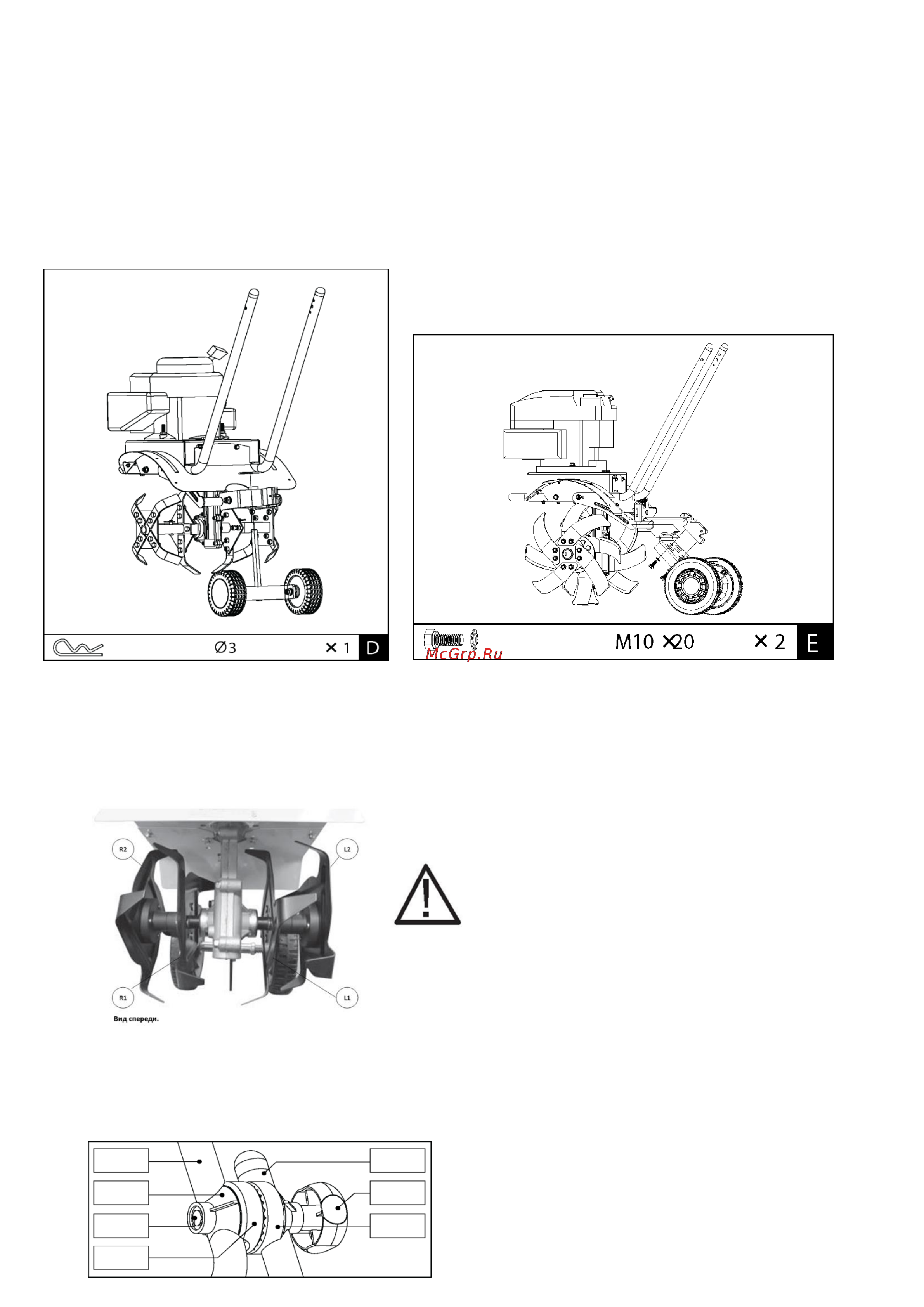

Крепление колес.

Вставьте стержень, держащий колеса, в отверстие в хвостовой части сцепки. Вставьте шплинт ф3

через отверстие в поддерживающем штифте, чтобы закрепить его.

Установка фрез для V-380 II -2s (колёса не предусмотрены конструкцией с 2014 года).

На фрезах культиватора выдавлены цифро-буквенные

обозначения R2, R1, L1, L2 для правильной установки.

Порядок установки фрез на рисунке (вид спереди!).

ВНИМАНИЕ!

Запрещается изменять последовательность R2, R1, L1, L2

расположения фрез на культиваторе.

Верхняя рукоятка.

1.Ослабьте барашки.

2.Закрепите верхнюю рукоятку под необходимым углом на нижних рукоятках с помощью барашков.
