DDE V 380 II - 2s Гном [8/23] Сборка

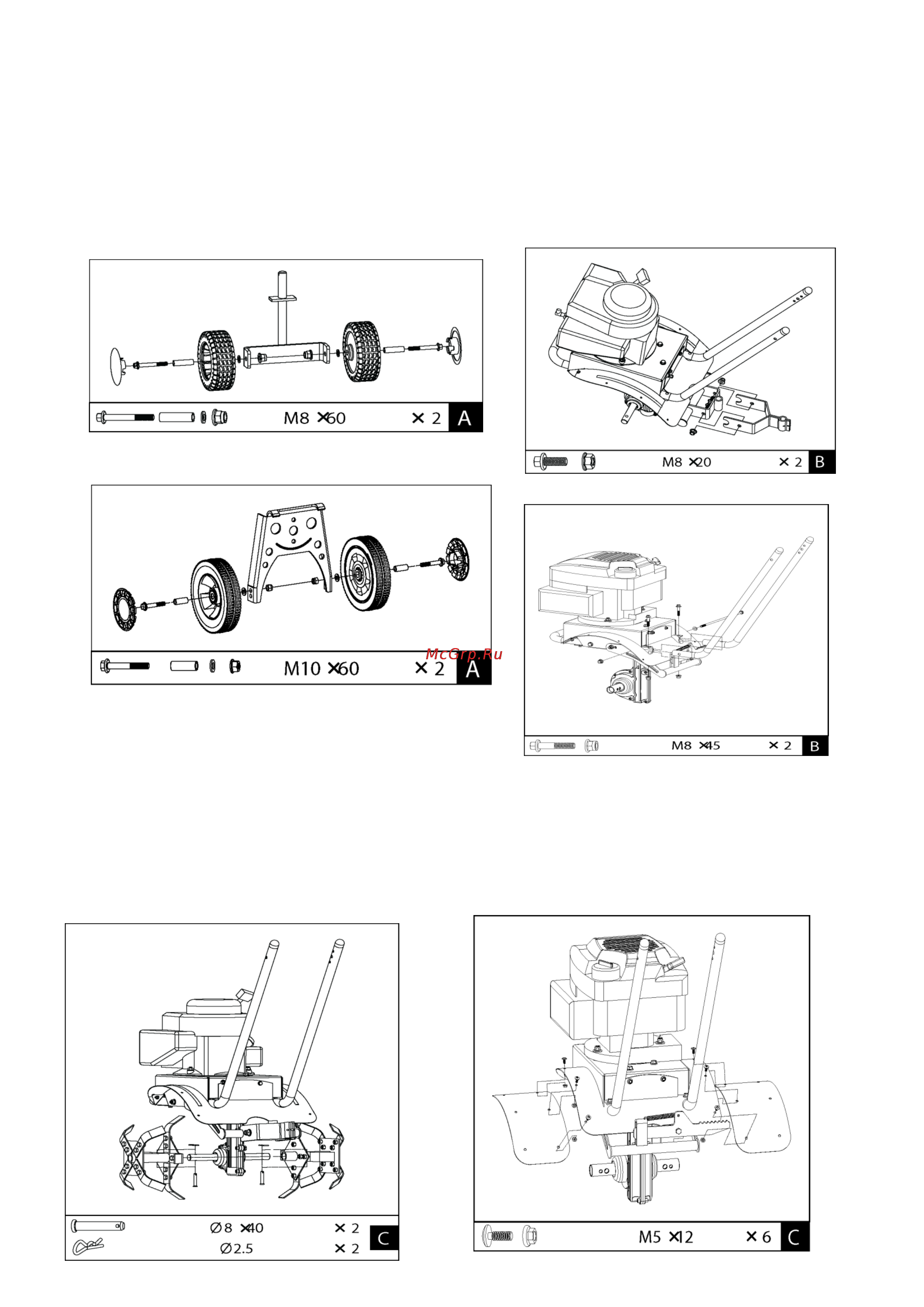

Сборка.

Следуя указаниям по сборке, приведенным ниже, вы соберете культиватор за считанные минуты.

Колеса.

Вставьте трубчатые оси в колеса. Закрепите колеса с обеих сторон кронштейна винтом с головкой М8,

шайбой и гайкой с бортиком. Присоедините колпаки на колеса.

V 380 II

V 500 II, Hobby 500

Нижние рукоятки.

1.Снимите винт М8х250, плоскую прокладку и

блокирующую гайку на задней стороне ходовой части культиватора.

2.Крепежные отверстия для регулировочной рукоятки находятся на верхней части каждой нижней

рукоятки. Убедитесь, что сторона рукоятки с тремя отверстиями обращена вовнутрь. Вставьте

нижнюю часть рукояток в крепежные каналы, расположенные в нижней части каждой стороны

ходовой части культиватора.

3.Закрепите плоскую шайбу на винт М8х250. Выровняйте отверстия на кронштейне, рукоятках и

ходовой части культиватора. Вставьте болт через отверстия с одной стороны, затем закрепите их

гайкой с другой стороны. Затяните крепко.
