Монтаж
внутреннего блока
Монтаж внутреннего блока
Инструкция по монтажу –
Внутренний блок
ПОДГОТОВКА К МОНТАЖУ
Перед монтажом внутреннего блока
сверьтесь с табличкой на упаковке изде
-
лия и убедитесь в том, что номер модели
внутреннего блока соответствует номеру
модели наружного блока.
Шаг 1: Выбрать место для установки
Перед монтажом внутреннего блока сле
-
дует выбрать место для его установки.
Ниже приведены условия, выполнение
которых позволит подобрать подходящее
место.
Место для установки блока должно
удовлетворять следующим требова
-
ниям:
Хорошая циркуляция воздуха.
Удобство организации дренажа.
Шум при работе блока не должен беспо-
коить других людей.
Жесткое и прочное основание, не пере-
дающее вибрацию.
Достаточная несущая способность стены,
позволяющая выдержать вес блока.
Место размещения блока должно нахо-
диться на расстоянии не менее одного
метра от других электрических приборов
(телевизоров, радиоприемников, ком-
пьютеров).
ЗАПРЕЩАЕТСЯ устанавливать блок
в следующих местах:
Возле источников тепла, пара или горю-
чих газов.
Возле легковоспламеняющихся предме-
тов, например штор или одежды.
Вблизи препятствий, способных поме-
шать циркуляции воздуха.
Возле дверных проемов.
В местах, подверженных воздействию
прямого солнечного света.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
ОТВЕРСТИЯ В СТЕНЕ:
(При отсутствии вмонтированного трубо
-
провода хладагента):
При установке кондиционера понадо
-
бится просверлить отверстие в стене
для сигнального кабеля и трубопровода
хладагента, которые будут соединять
внутренний и наружный блоки (см. шаг
«Просверлить в стене отверстие для
соединительного трубопровода»). По
умолчанию все трубопроводы располага
-
ются с правой стороны внутреннего блока
(если смотреть спереди). Однако кон
-
струкция блока позволяет располагать
трубопроводы как справа, так и слева.
На следующем рисунке показаны необ
-
ходимые расстояния от стен и потолка:

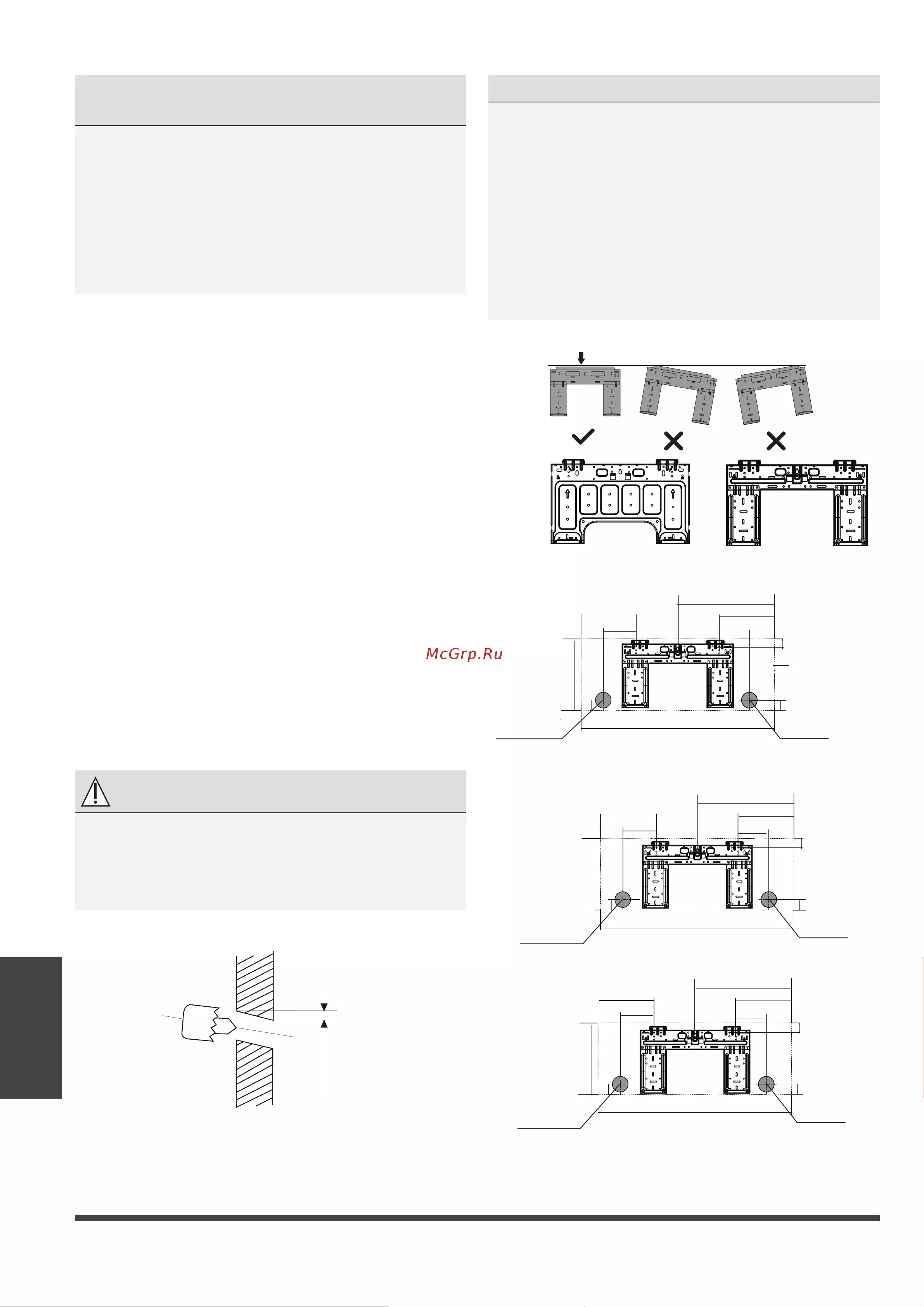

Шаг 2: Прикрепить к стене монтажную
пластину
Монтажная пластина — это деталь, на ко
-
торую устанавливается внутренний блок.
• Отверните винты, которыми монтажная
пластина крепится к задней стороне вну
-
треннего блока.
• Закрепите монтажную пластину на стене
с помощью прилагаемых винтов. Убе-
дитесь в том, что монтажная пластина
плотно прилегает к стене.
Не менее 15 см
Не менее 12 см Не менее 12 см
Не менее 2,3 м
Винт
