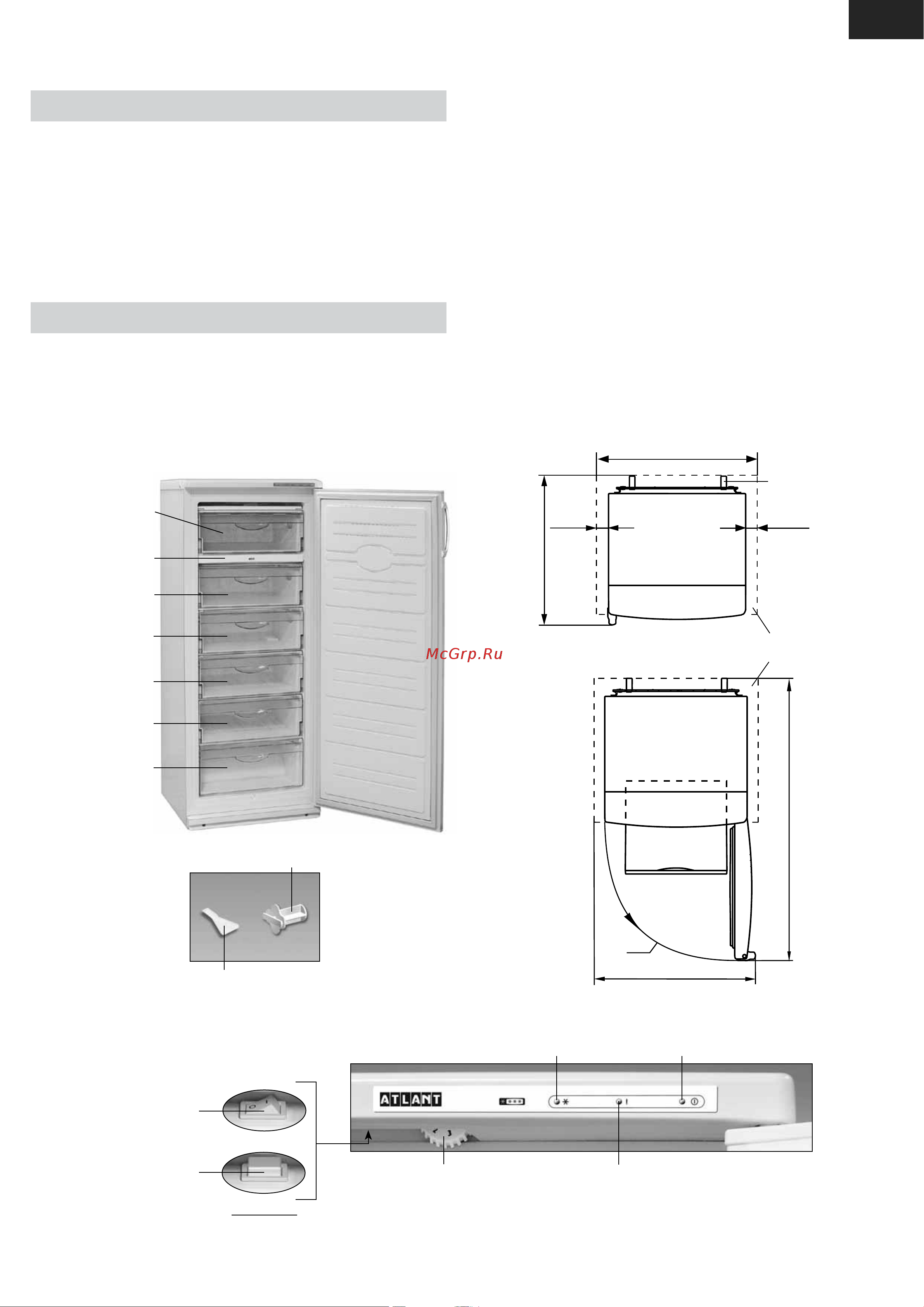

3
UKR
1 ОПИС МОРОЗИЛЬНИКА
1.1 Морозильник відповідно з рисунком 1 призначений для за-
морожування свіжих продуктів, зберігання заморожених продуктів
в корзинах, приготування харчового льоду.
1.2 Експлуатувати морозильник необхідно при температурі
навколишнього середовища від плюс 10
0
С до плюс 43
0
С.
1.3 Загальний простір, необхідний для експлуатації морозиль-
ника, визначається розмірами, які вказані на рисунку 2 в міліметрах.
Для безперешкодного виймання комплектуючих з морозильника
необхідно відкривати двері на кут не менше 90
0
. Щоб уникнути по-
шкодження, не слід допускати відчинення двері на кут більше 180
0
.
2 КЕРУВАННЯ РОБОТОЮ МОРОЗИЛЬНИКА
2.1 ОРГАНИ КЕРУВАННЯ
2.1.1 Органами керування відповідно з рисунком 3 є:
– ролик з цифровими поділками, який повертається за го-
динниковою стрілкою і проти неї. Поділка «1» відповідає найбільш
високій температурі (найменше охолодження) в морозильнику,
поділка «7» – найбільш низькій (найбільше охолодження). Поділку
Рисунок 1 – Морозильник та комплектуючі вироби
посудина (для замо-
рожування ягід та інш.
дрібних продуктів)
корзина (нижня)
корзина
корзина
корзина
корзина
корзина
ролика потрібно установити під покажчиком при регулюванні
температури;
– вимикач (клавішний або кнопковий), який призначений для
включення/вимикання режиму «Заморожування» в морозильнику.
2.1.2 Морозильник має світлові індикатори:
– вмикання (зеленого кольору). Горить постійно, коли моро-
зильник увімкнений. Згасає при його вимиканні або при відсутності
напруги в електричній мережі;
– режиму «Заморожування» (жовтого кольору). Горить при
вмиканні режиму «Заморожування». Гасне при вимиканні режиму,
а також при вимиканні морозильника;
– підвищеної температури (червоного кольору). Горить,
коли температура в морозильнику підвищилась (наприклад, при
першому вмиканні, при завантаженні великої кількості свіжих
продуктів, при вмиканні після розморожування). Короткочасне
вмикання індикатора (наприклад, при тривалому відкритті две-
рей) не є прикметою несправності морозильника: при знижуванні
температури в морозильнику індикатор автоматично згасає. При
тривалому вмиканні індикатора необхідно перевірити якість
продуктів, що зберігаються та викликати механіка сервісної служби.
Рисунок 3 – Органи керування морозильника
індикатор режиму «Заморожування»
індикатор підвищеної температури
індикатор вмикання
ролик регулювання температури
лопатка
упор задній
вимикач
(кнопковий) *
вимикач
(клавішний)*
або
* Входить до комплекту поставки в залежності від виконання морозильника.
Рисунок 2 – Морозильник (вигляд зверху)
662
90
0
682 min
700 min
•
•
упор задній
простір для
циркуляції повітря
1210±5
50 min50 min
