Dunavox DAB-41.83DSS [35/37] Шаг 2

Шаг 2

Подготовка двери

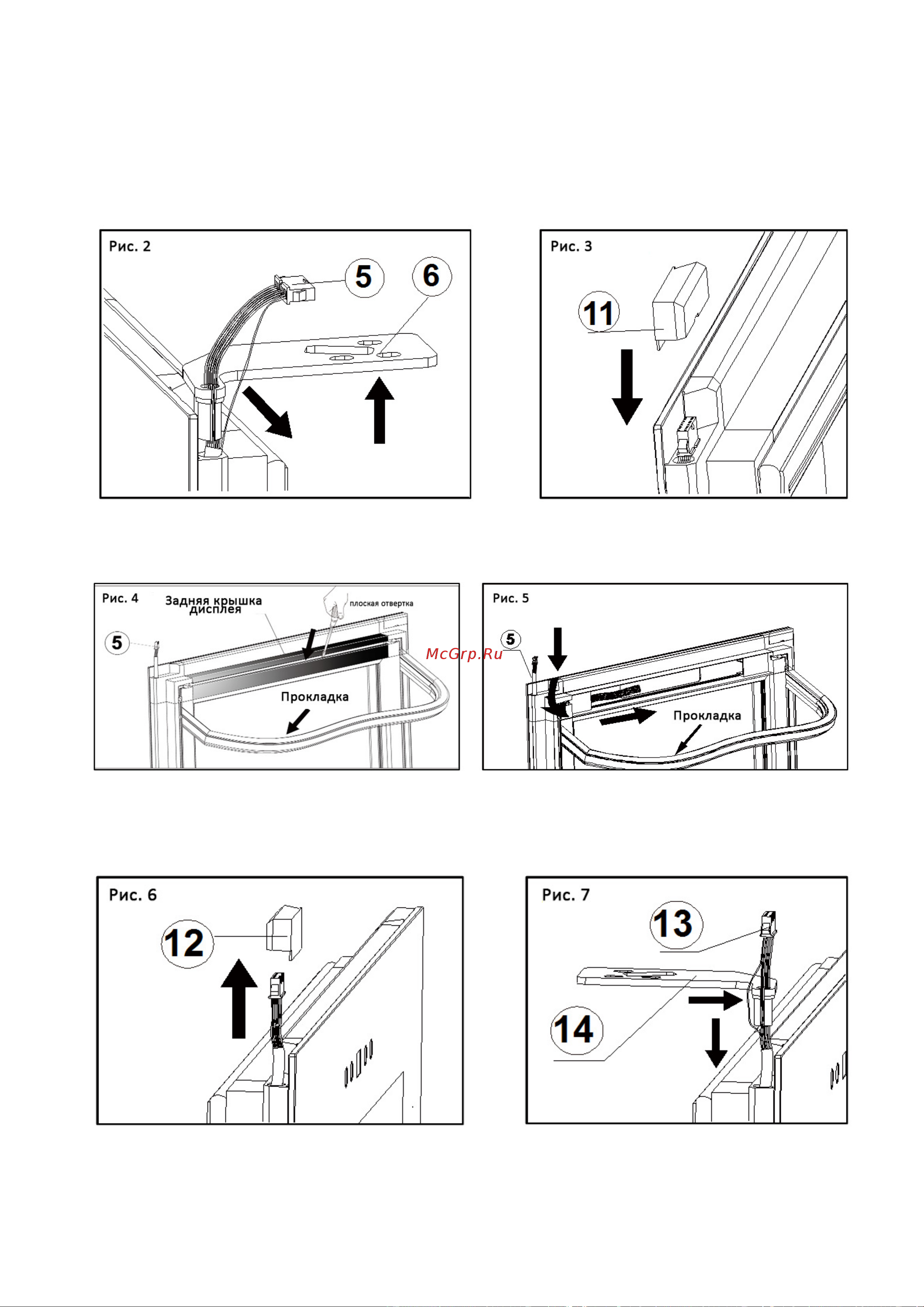

1. Протяните провода по одному через верхнее правое отверстие шарнира, а затем

снимите верхний правый шарнир (см. рис. 2)

2. Осторожно втяните шлейф внутрь двери и закройте защитную крышку (см. рис. 3).

3. Аккуратно удалите плоской отверткой прокладку в верхней части, чтобы получить доступ

к задней крышке дисплея (см. рис. 4).

4. Пропустите провода внутри дверной рамы (см. рис. 5) на противоположную сторону.

5. Подденьте плоской отверткой защитную крышку с левой стороны двери и снимите её.

Вытащите шлейф через отверстие.

6. Установите на место прокладку.

7. Аккуратно вытащите шлейф, чтобы было достаточно места для установки шарнира. Не

вытаскивайте шлейф более, чем на 90мм. Просуньте провода внутрь шарнира по

одному.
