ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЁМЫ

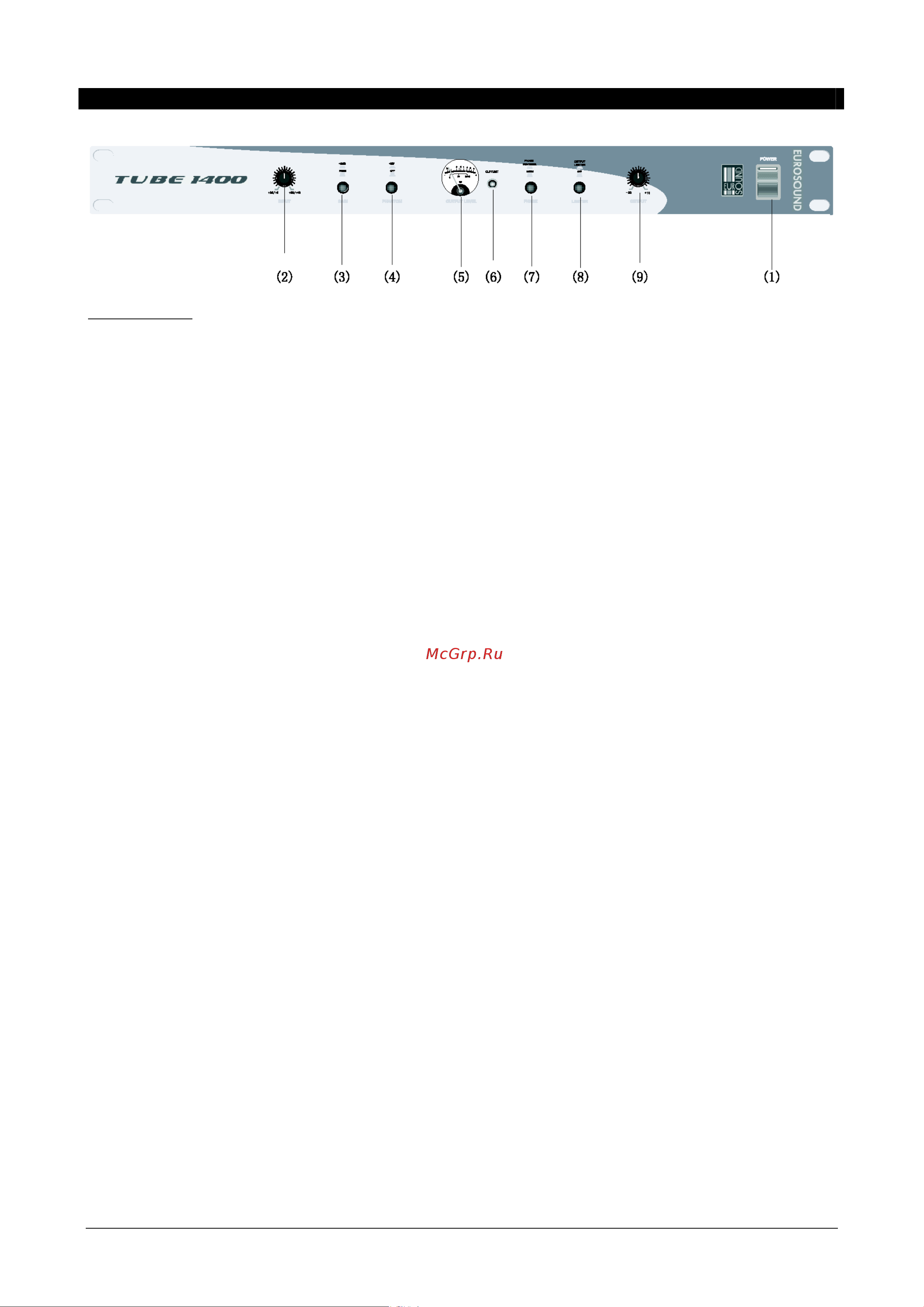

ЛИЦЕВАЯ ПАНЕЛЬ
Лицевая панель
(1) ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ
Используйте для включения и выключения питания.
Встроенный светодиодный индикатор загорается
при включении устройства. Прежде чем включать
питание, проверьте соответствие напряжения сети
питания, кабели и установите регуляторы уровня
подключённого к выходам устройства
оборудования на минимум.
(Примечание: TUBE 1400 не подаёт на выход
сигнал в течение приблизительно 16 секунд после
включения, так
как лампы должны нагреться. В
течение этого времени не изменяйте настройки
чувствительности, чтобы не повредить
колонки/слух, когда сигнал пойдёт).
(2) РЕГУЛЯТОР INPUT
Определяет уровень входной чувствительности
TUBE 1400. Вращайте по часовой стрелке, чтобы
увеличить чувствительность и против – чтобы
уменьшить её. Регулятор контролирует 2 диапазона
чувствительности: от +26 до +60дБ и от +6 до
+40дБ. Выбор
диапазона осуществляется кнопкой
+20дБ GAIN SWITCH (3).
(3) КНОПКА +20ДБ/NORM
Используется для установки диапазона настройки
регулятора (2). Если кнопка отжата, TUBE 1400
работает в нормальном режиме. При нажатии
кнопки устройству добавляется 20дБ
чувствительности. Нажмите при работе с
микрофоном, когда требуется большая
чувствительность.
(4) КНОПКА ФАНТОМНОГО ПИТАНИЯ +48В.
Включает фантомное питание +48В для всех
микрофонов. Фантомное питание
подаётся на
контакты 2 и 3 разъёма XLR (13). Для отключения
фантомного питания отожмите кнопку.
(5) ИНДИКАТОР УРОВНЯ ВЫХОДНОГО
СИГНАЛА.
Уровень выходного сигнала TUBE 1400 можно
отслеживать с помощью аналогового индикатора.
Уровень 0дБ на индикаторе соответствует +12дБ на
выходе XLR и +6дБ на ¼” выходе. Индикатор
также отображает ослабление сигнала при
включении лимитера.
(6) ИНДИКАТОР CLIP/LIMIT.
Индикатор загорается зелёным при включении
устройства, но также используется как индикатор
клиппинга/лимитера. Индикатор меняет цвет на
красный, когда уровень сигнала достигает отметки,
на 6дБ ниже жёского срыва сигнала (клипа). Если
нажата кнопка OUTPUT LIMITER (8), красный
индикатор загорается при включении лимитера,
после чего чувствительность уменьшается
автоматически, чтобы избежать клиппинга.
(7) КНОПКА PHASE REVERSE/NORM
Если кнопка
отжата, на выход поступает
нормальный сигнал. При нажатии кнопки фаза
выходного сигнала меняется. При использовании
нескольких микрофонов, в зависимости от их
расположения, фазы сигнала могу изменяться. Если
звук «тонкий», или «не на месте», поменяйте фазу
сигнала.
(8) КНОПКА OUTPUT LIMITER.
При нажатии этой кнопки уровень выходного
сигнала ограничивается 0дБ для ¼” выхода и +6
дБ
для выхода XLR. Это необходимо для
предотвращения клиппинга сигнала. Эта функция
также предотвращает перегрузку подключённого к
TUBE 1400 оборудования.
(9) РЕГУЛЯТОР OUTPUT.
Служит для регулировки чувствительности
выходного сигнала. Если регулятор находится в
крайнем левом положении, сигнал на выходе TUBE
1400 отсутствует. Поворот по часовой стрелке
увеличивает чувствительность до максимум +10дБ.
Уровень выходной чувствительности добавляется к
установке регулятора (2).
