Панель управления АС

a Power: выключатель питания

b Разъем для подключения наушников

c Индикатор питания

d Volume: регулятор уровня громкости

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Подключение АС

Мультимедийная USB АС SVEN 430 может быть подключе-

на практически к любым источникам аудиосигнала: МР3/ CD,

звуковой карте ПК и т. п. (см. рис. 2).

• Перед подключением убедитесь, что АС отключена от сети.

Подключите встроенный в активную колонку сигнальный

кабель с mini-jack 3,5 мм к аудиовыходу источника звука

(см. рис. 2).

• Установите уровень общей громкости на минимум пово-

ротом регулятора d против часовой стрелки до упора.

• Подключите USB-кабель электропитания к USB-порту

компьютера, ноутбука или к блоку питания 5V DC.

• Включите питание компьютера, затем включите питание устройства выключателем Power

a, загорится индикатор питания c.

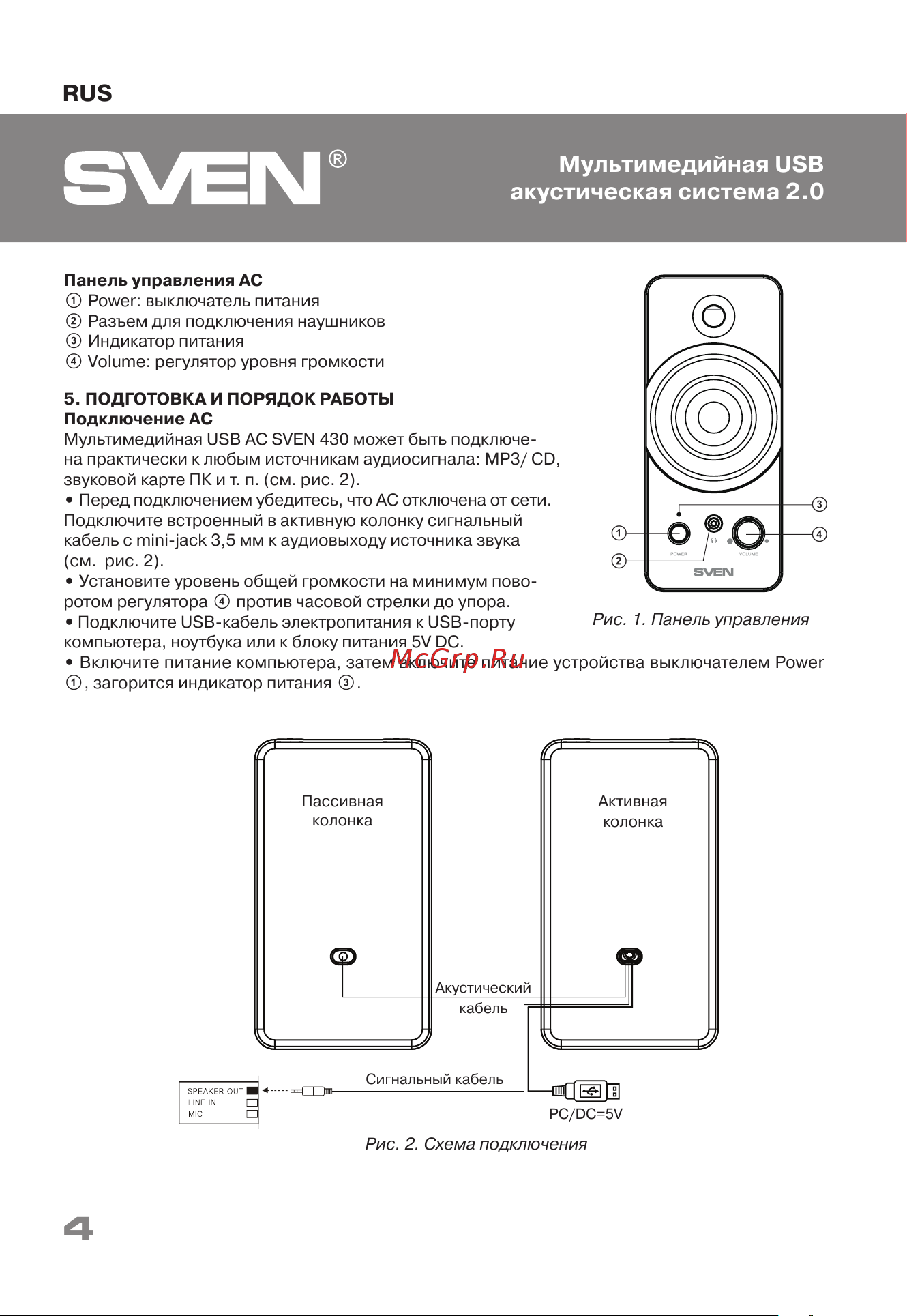

Рис. 1. Панель управления

Пассивная

колонка

Активная

колонка

Рис. 2. Схема подключения

PC/DC=5V

Сигнальный кабель

Акустический

кабель
