КАБЕЛИ УПРАВЛЕНИЯ ПО DMX

КАБЕЛЬНЫЕ РАЗЪЁМЫ

ВНИМАНИЕ

Используйте кабель Belden© 9841 или эквивалентный, который соответствует

требованиям стандарта EIA RS-485. Обычный микрофонный кабель не может обеспечить

надежную передачу DMX сигнала на большие расстояния.

Кабель должен соответствовать следующим характеристикам:

Витая пара плюс экран

Максимальная ёмкость между проводниками 30 пФ/м.

Максимальная ёмкость между проводником и экраном 55 пФ/м.

Максимальное сопротивление 60 Ом/1000 м.

Номинальное сопротивление 100-140 Ом.

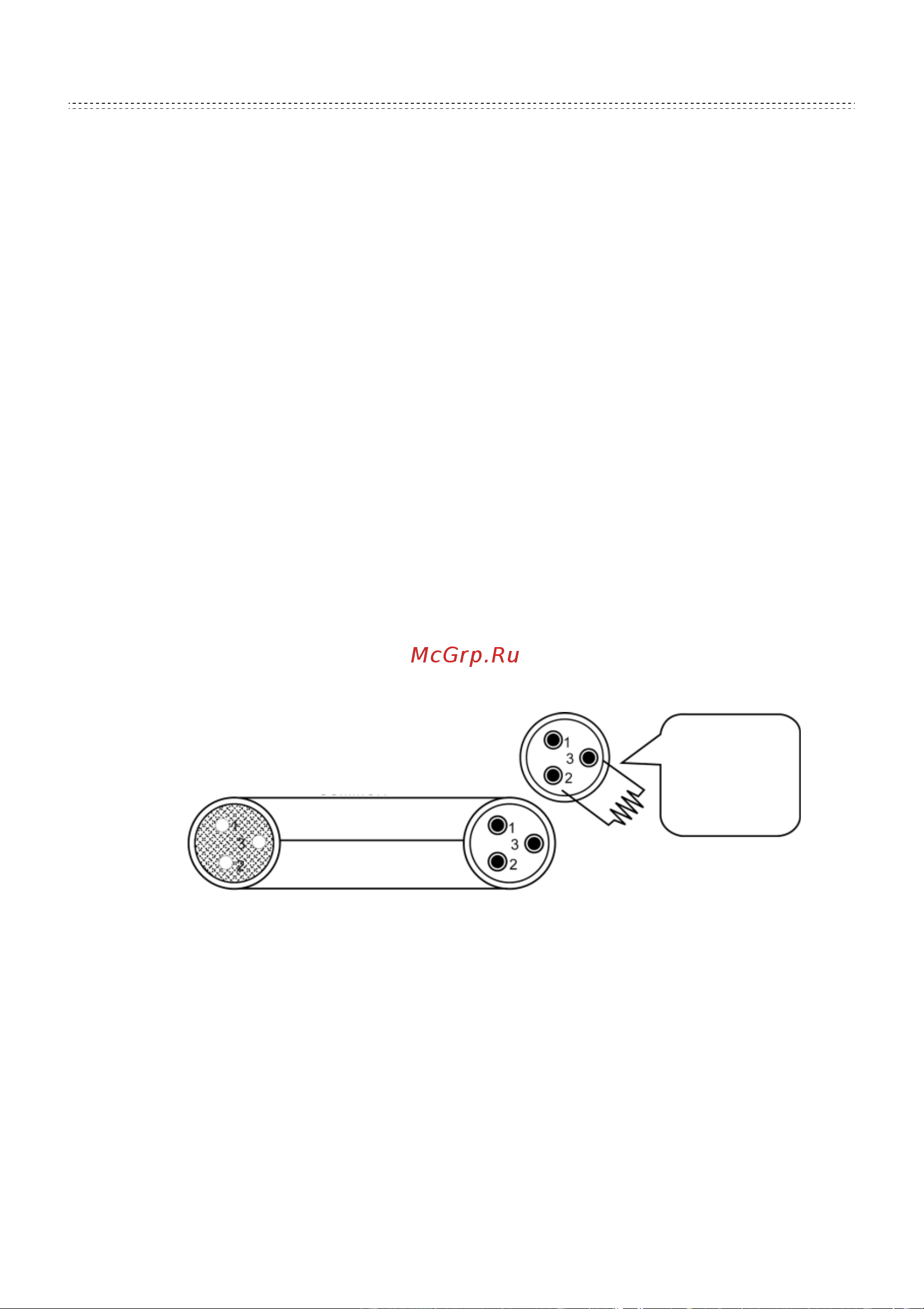

На одном конце кабеля должен быть разъём XLR -"папа", а на другом XLR-"мама".

Вход

Общий

DMX +

DMX -

Сопротивление 120 Ом

Вт между контактами

2 (DMX -) и 3 (DMX +)

последнего прибора.

Выход

Концевая заделка кабеля снижает ошибки сигнала.

Её нужно всегда использовать для предотвращения

интерференции и потери сигнала.

Не допускайте контакта между общей землёй и землёй корпуса прибора.

Это может привести к появления петли заземления, и ваш прибор будет работать с ошибками

или станет неуправляемым. Проверьте кабели с помощью кабельного тестера, чтобы

убедиться, что соблюдена полярность и контакты не замкнуты между собой или с экраном.
